第 2 部 功能详 解篇 第 6 章 通 用图像 元件 6- 19 画面显示例 显示扩展列数据的配置图形。用旋转控制器移动元件 编号、或点击画面上的元件要素，所选择 的元件要素以黄色显 示。 （未选择的元件 要素以 蓝色显示。） 在元件数据中输入的 元件外 元件中心用十字线表示 被选择的元件 要素 坐标 工具栏 扩展列数据组列 表（仅显示） 被选择的元件要 素编号和总数
第 2 部 功能详解篇 第 6 章 通用图像元件
6-18

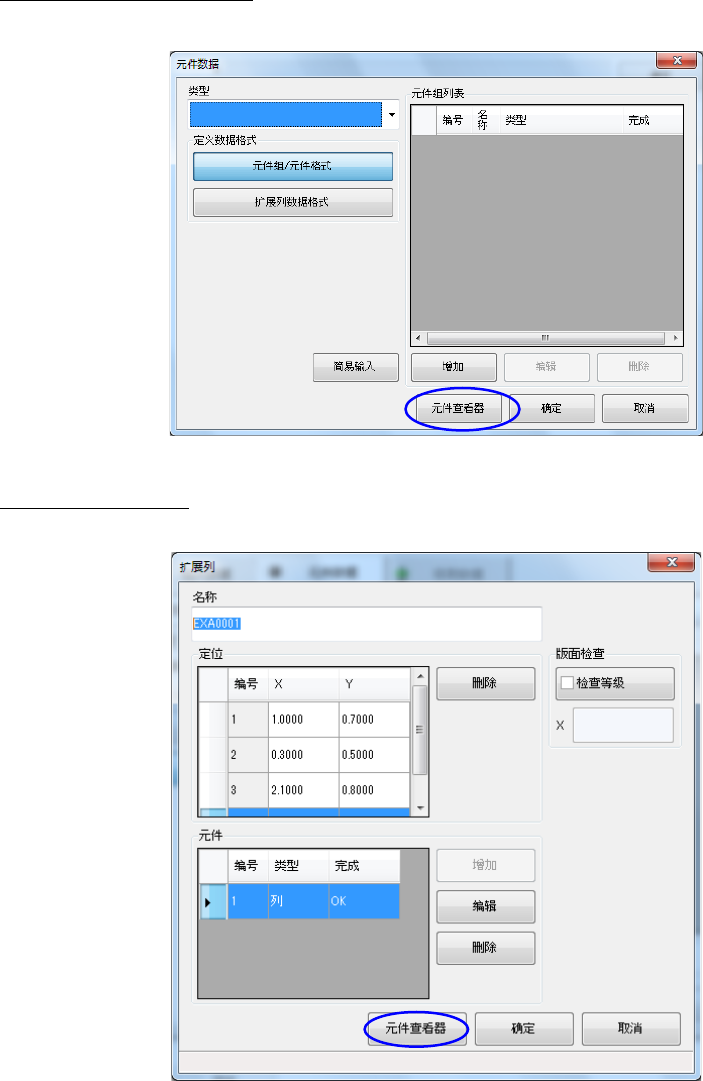

从元件要素数据画面中调出
点击元件要素数据画面的[元件查看器]按钮。
从扩展列画面中调出
点击扩展列画面的[元件查看器]按钮。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-19
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号、或点击画面上的元件要素，所选择
的元件要素以黄色显示。
（未选择的元件要素以蓝色显示。）
在元件数据中输入的元件外
元件中心用十字线表示
被选择的元件要素坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编号和总数
第 2 部 功能详解篇 第 6 章 通用图像元件
6-20
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面中进行。
下表为可用简易输入法制作的数据(元件)类型。
数据(元件)的类型
引脚元件
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外引脚
所有的元件要素组为
1D(1
方向
)
外形元件
角、边的元件要素
(
标记元件要素不可用简易输法来输入。
)
所有的元件要素为点
球元件
无法输入。
*
扩展列数据
无法以简易输入法来制作数据。
※注
：在元件要素数据画面中选择
追加、编辑
按钮，则无法用简易输入法来输入在详细输入画面(元
件要素组画面、元件要素画面)中已制作或已编辑的数据。
6-4-2 打开简易输入画面
在元件（要素）数据画面中选择了元件要素的“类型”后，再选择「简易输入」，则显示元件要素组
定义画面。
