第 1 部 基本篇 第 2 章 生产
2-50
(1)在生产条件的执行模式项目中勾选「单步」时，按下操作面板的<START>开关开始生产运
行，也会变为生产状态画面。
在此基础上，与暂停画面一样，将显示单步生产画面。
(2)在连续生产中暂停时，按下画面上的[Head 等待]按钮，可将 Head 移动到退避位置。
(3)在单步生产中停止，或在连续生产中暂停时，按下画面上的[连续]/[单步]按钮，可切换连
续/单步。
(4)暂停状态时的示教
在生产运行中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
暂停的原因
暂停的位置
吸取数据
贴片数据
标记数据
X,Y
Z
X,Y
Z
X,Y
·根据开关用户要求按开关
·安全盖（安全罩）打开(仅维
护模式)
·供料器台架下降
吸取位置 ○ ○
贴片位置 ○
标记识别错误 标记位置 ○
1) 仅在按输入顺序贴片中依次吸取时，才可进行吸取位置的示教。
(同时吸取时不能示教。)
2) 多面基板，仅在基准电路贴片中才可进行贴片位置的示教，在基准电路中检测出坏板
标记的基板，不能进行示教。
3) 通过示教读入的数据，仅限于在示教画面中按下［OK］键前指定的装置项目，如果想
通过示教取得 XYZ 所有的数据，请分别进行示教。
第 1 部 基本篇 第 2 章 生产
2-51
2-8-3-7 中断
完成预定数量的生产后，返回生产条件画面。
信号灯变为3色同时点亮，表示预定数量的生产已经完成。
未完成预定数量需要停止生产时，请按下<STOP>开关进入暂停状态，再按一次<STOP>
开关。此时会显示如下的确认画面。
按下<STOP>开关后生产即被停止。
即使是双通道生产，从暂停状态的中断，前后通道均会同时进行。
注意
按下<STOP>开关后，将进行吸嘴更换动作。
为了避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头部
靠近装置。
2-8-3-8 退出生产
选择信息区域的[退出]按钮，或单击画面右上角的。显示如下提示信息。
请点击[是]或[否]选择是否保存生产程序(含生产管理信息)。
退出生产画面后，会显示主画面。
第 1 部 基本篇 第 2 章 生产
2-52
2-9 生产管理信息（窗口）
当生产模式为基板生产时，生产管理信息将被保存。
在本项中，可阅读生产中被保存的生产管理信息。
2-9-1 生产管理信息
(1) 生产管理信息的收集条件
1）生产模式为基板生产且对所有贴片点进行贴片时。
2）只要进行过一次收集后，在下一次生产开始时，将以上一次收集的数据为基础进行追加收集。
若要新收集数据，需进行清除。
(2) 生产管理信息画面

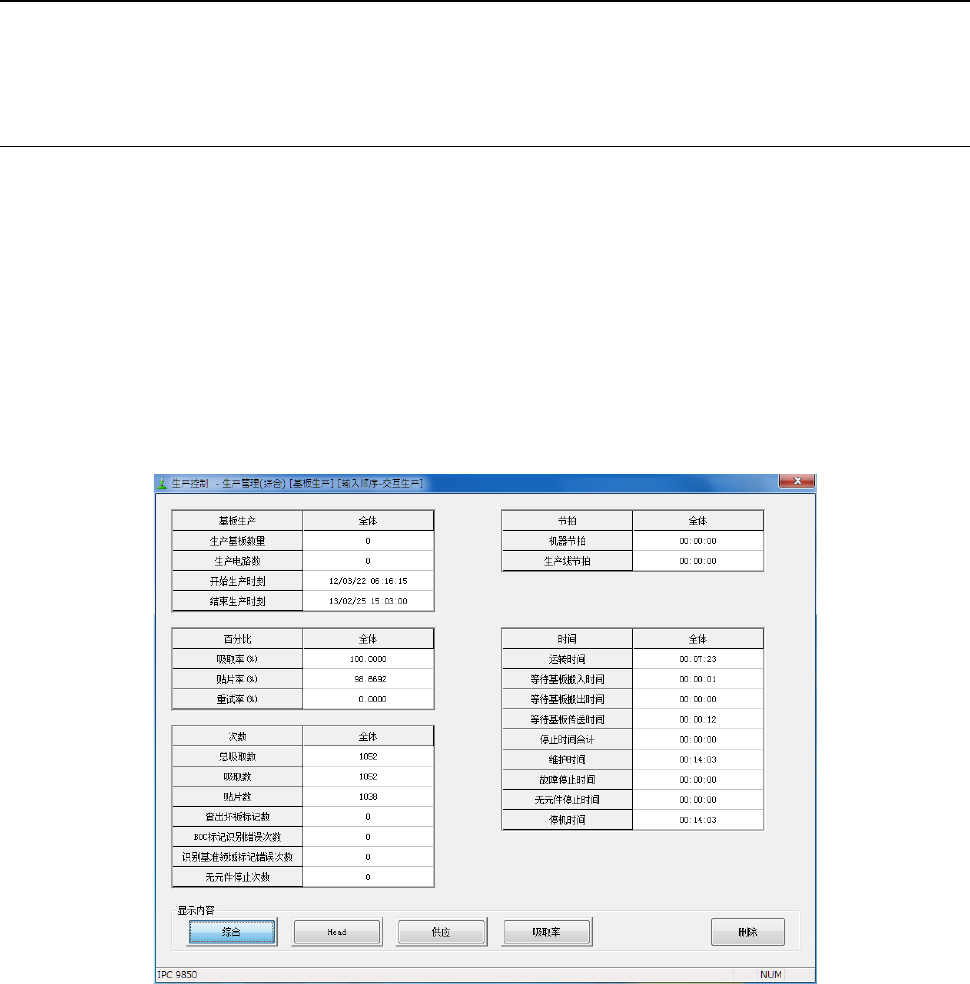

从生产的菜单中点击[窗口]菜单，选择需要浏览的生产管理信息。
(3) 内容
1）生产管理信息（综合）
