第 2 部 功能详解篇 第 12 章 选项组件 12 - 28 安装与拆卸 （ 1 ）把滑轨前端 插入台架的 导轨槽。 （ 2 ）插进 IC 回收 带，直到中间 时，握紧 固定杆 ，打开锁定夹 具。 滑轨前端 导轨 固定杆 锁定夹具
第 2 部 功能详解篇 第 12 章 选项组件
12-27
12-4 IC 回收带的使用方法
规格
对应元件
种类：
Q F P, S OP, P L C C
等（使用了图像识别装置的元件）
尺寸：
□10
～
□50mm
，
1.0
～
6.0mm
IC
回收数
9
个～
31
个（根据使用的
IC
最大尺寸而异）
传送带的传送量
15
～
55mm
（
5mm
刻度）
（根据使用的最大
IC
尺寸手动设置旋转开关）

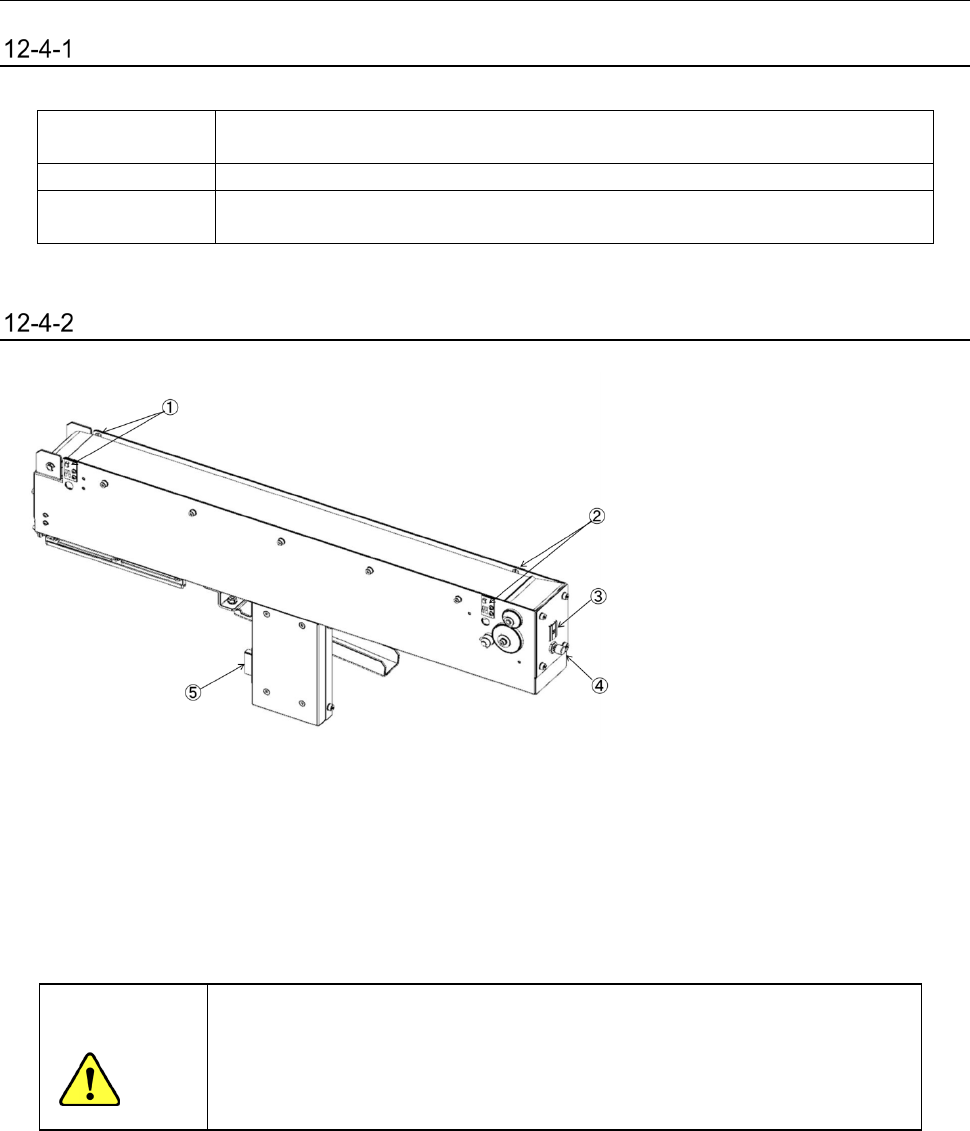

构成与各部分的名称
电动台架用 IC 回收带名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从Head放到「元件探测传感器①」部分的元件，按照「旋转开关③」设定的间距被依次传送。
如果回收带上堆满元件，当「传感器②」检测到元件后，主机将处于暂停状态，显示器上将
显示该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打
开安全护罩进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工
作人员确认、一边进行作业。
① 元件检测传感
② 停止传感
③ IC 尺寸设置用旋转式开关
④ 复位开关
⑤ 电源插口
第 2 部 功能详解篇 第 12 章 选项组件
12-28

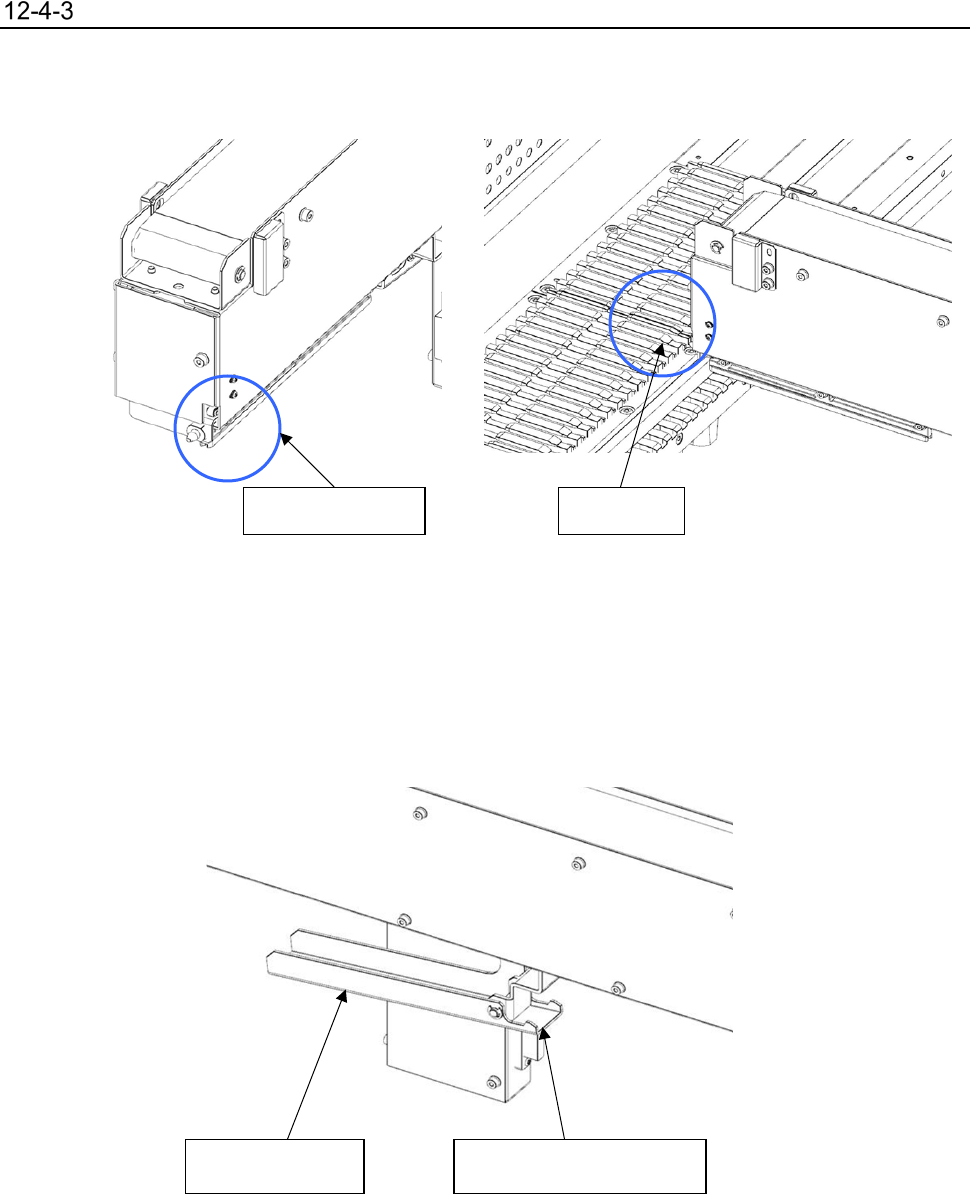

安装与拆卸
（1）把滑轨前端插入台架的导轨槽。
（2）插进 IC 回收带，直到中间时，握紧固定杆，打开锁定夹具。
滑轨前端 导轨
固定杆
锁定夹具
第 2 部 功能详解篇 第 12 章 选项组件
12-29

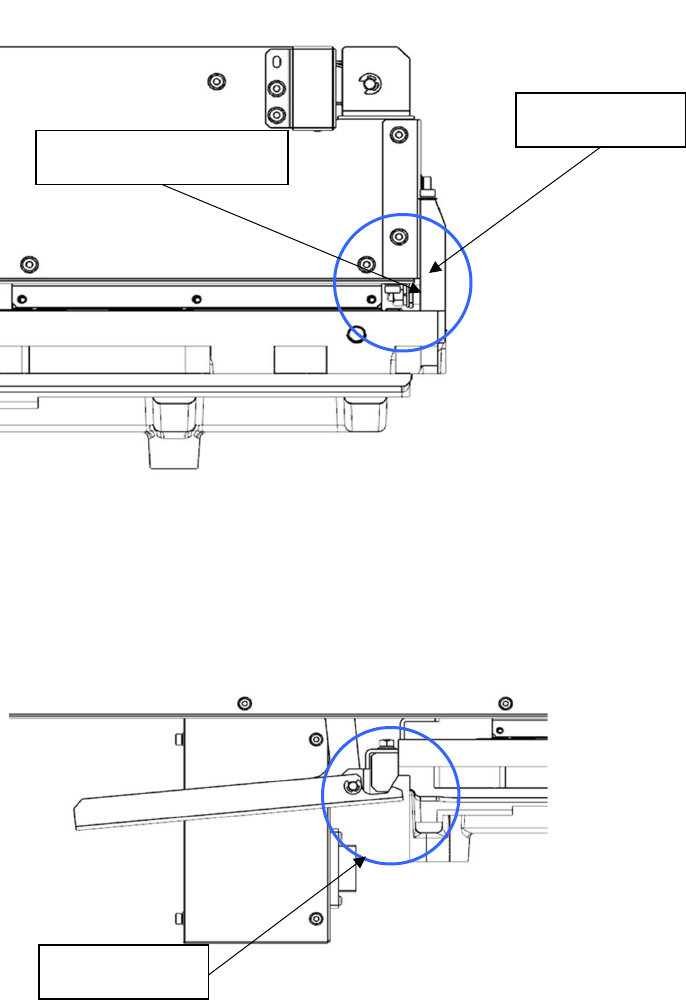

（3）插进 IC 回收带，直到导销撞击坝肩表面时，放开固定杆，用锁定夹具锁定。
注）请确认 IC 回收带被锁定夹具锁住。
（4）拆卸时，按逆向步骤进行。
锁定夹具
坝肩表面
导销
