第 2 部 功能详解篇 第 12 章 选项组件
12-135
规格
(1) 所需元件及软件
◇ 吸嘴及装有吸嘴信息文件的USB存储器包在一起送交客户。
◇ 与各元件形状、大小、元件供给体(编带、托盘)的形状相符的夹式吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
但有时会因元件形状的差异而不同。
激光校准检测部位有边缘、模部有毛刺、或者相对于吸取部位检测部位没有固定的元件，
贴片精度将低于上述精度。

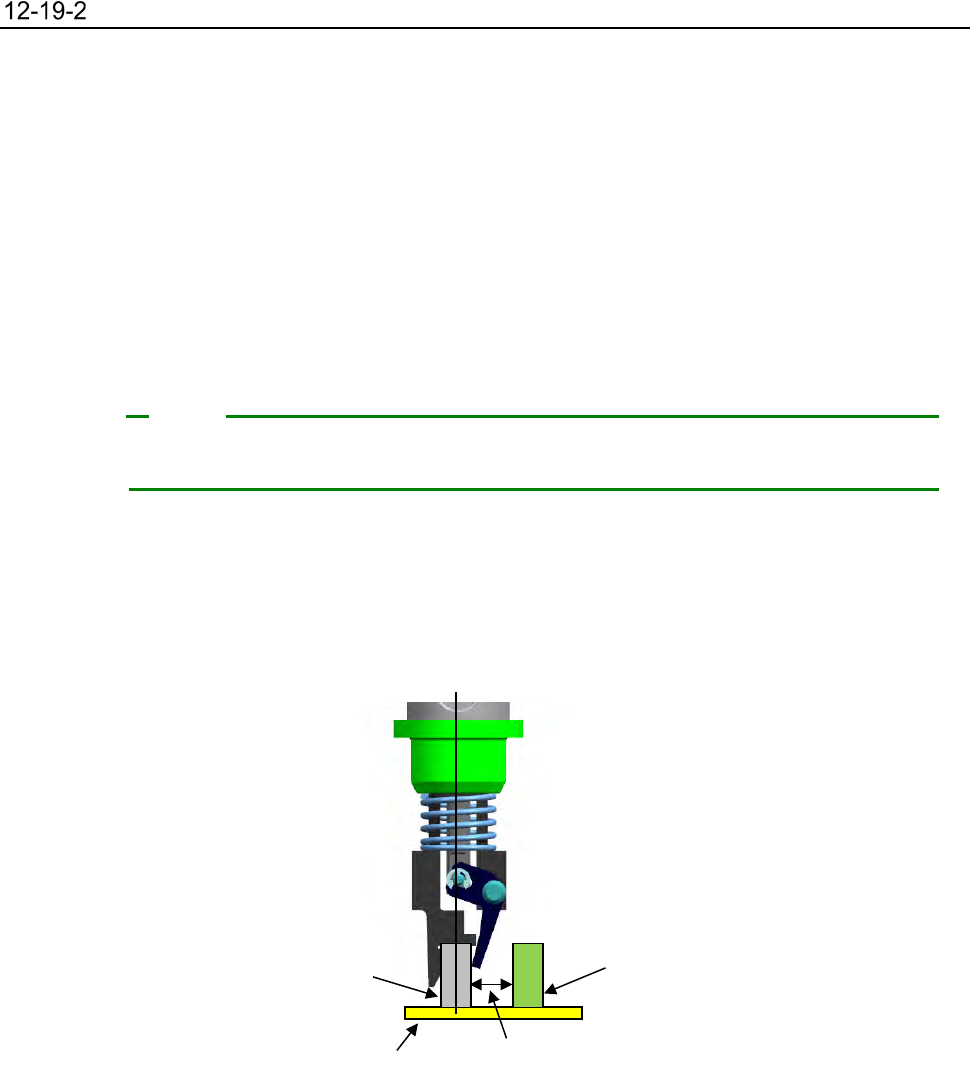

(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹式吸嘴贴片的元件高度，应比相邻元件高3mm以上。
◇ 摇臂侧的夹持贴片元件端面与相邻元件的距离，应在 4mm 以上。(参见下图)
(5) 对象元件及元件包装形式
对象元件∶ ·连接器(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面必须有固定臂顶靠用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ 编带、托盘
元件 B
元件 A
注)应离开 4mm 以上。
基板
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-136

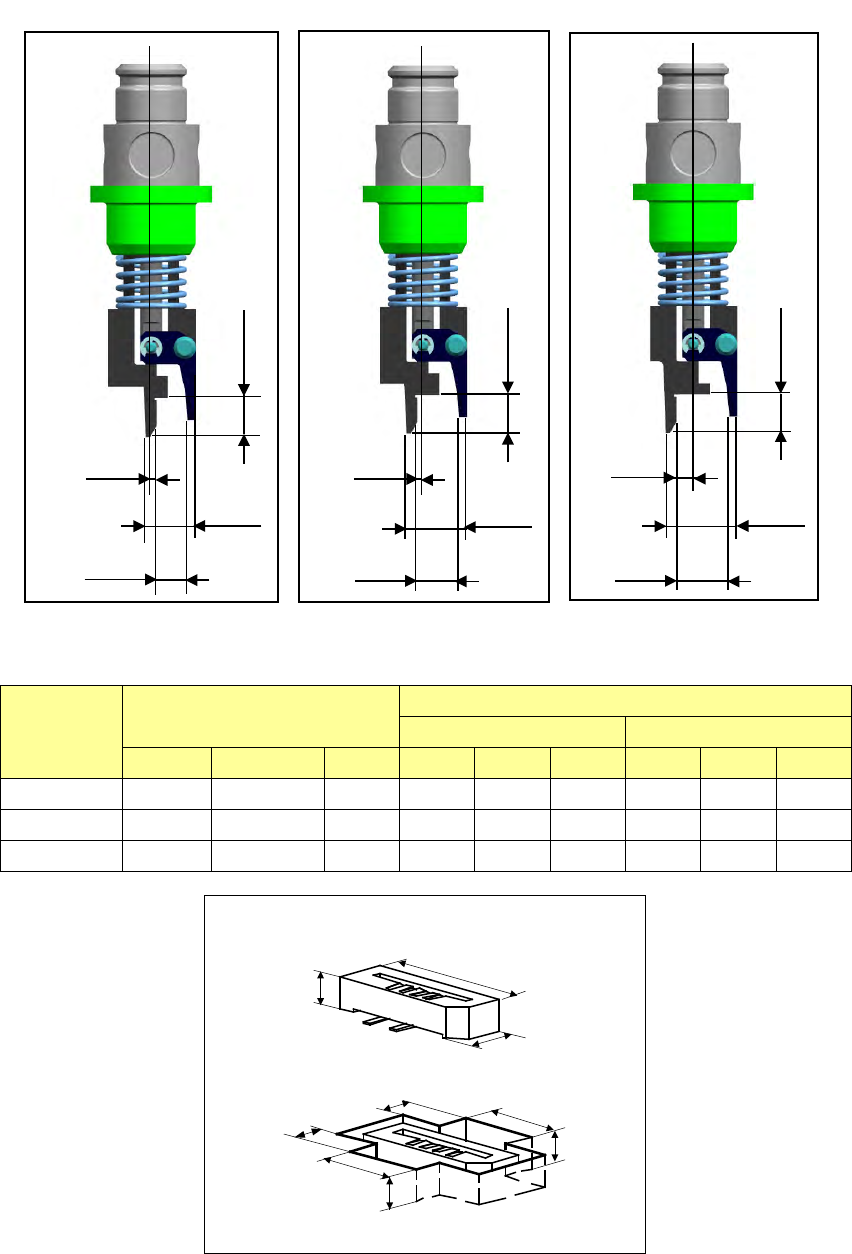

◇ 对象元件、对象包尺寸
· 对象元件·包大小
吸嘴号
对象元件
包装(胶带尺寸)
固定臂侧
摇臂侧
X Y H A B C D E F
7689 6～ 0.8～2.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
7690 6～ 1.8～3.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
7691 6～ 2.8～4.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
0.5
4.7
2.8
35
7689 号吸嘴
0.5
5.7
3.8
35
7690 号吸嘴
1.5
6.7
4.8
35
7691 号吸嘴
第 2 部 功能详解篇 第 12 章 选项组件
12-137
使用方法
（1）在机器设置时，从夹式吸嘴附件的 USB 存储器读入夹式吸嘴的信息。
当购买的特殊吸嘴没有附带 USB 存储器时，或 USB 存储器出现故障、丢失时，请浏览
D:\JUKI\DATA\Custom\Nzl。
* 只要读入一次即可保存到机器中，不必每次进行读入。

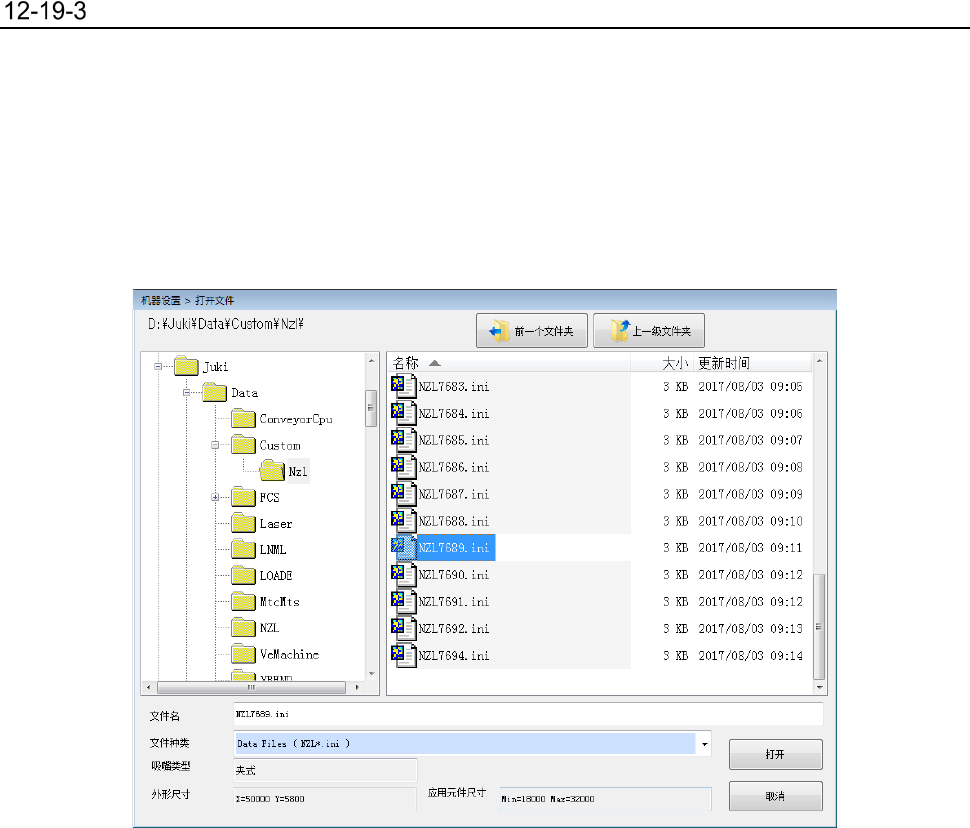

◇ 从机器设置画面菜单选择[吸嘴]-[读吸嘴数据]，从下述画面中读入夹式吸嘴信息文件。
(参见「8-3-2-2 读入吸嘴数据」)
