第 1 部 基本篇 第 4 章 制作生产程序 4- 263 2) 执行元件示 教 执行元件示教中 ，会显示以下 对话框 。 显示测量前后的 结果，以及逐项 执行中的处理 内容。 ① 示教进展对话框 在画面左侧会显 示显示示教进展 状况的对话框 。 当前执行中的项 目颜色会改变。 ② 执行中的处理内容 在对话框下部 显示当前处理内容。
第 1 部 基本篇 第4 章 制作生产程序
4-262
(1) 元件示教的操作
1) 设置元件示教
从菜单中选择[测量]-[图像示教]，显示如下画面。
项目
概要
检查元件 显示执行元件示教时必要的元件内容。
吸取坐标
显示吸取元件的吸取位置内容。
可以改为前一个代替元件或后一个代替元件的吸取位置。
进行手动吸取等无吸取数据时，则不显示各个项目，不能改变吸取
位置、送料、示教。
送料按钮 执行送料。
测量项目
选择检测项目。
默认为选择所有可能的项目。
根据元件类型，测量项目会变为灰色，无法选择。
如果未选择任何一项时，则不进行测量。
VCS 识别视野 指定所要测量的 VCS 种类。
电极种类 指定要测量元件的电极种类。
测量按钮 显示测量执行画面。
前代替元件按钮 显示代替元件。
后代替元件按钮 显示代替元件。
返回按钮 结束示教设置，返回到原来的画面。
第 1 部 基本篇 第4 章 制作生产程序
4-263

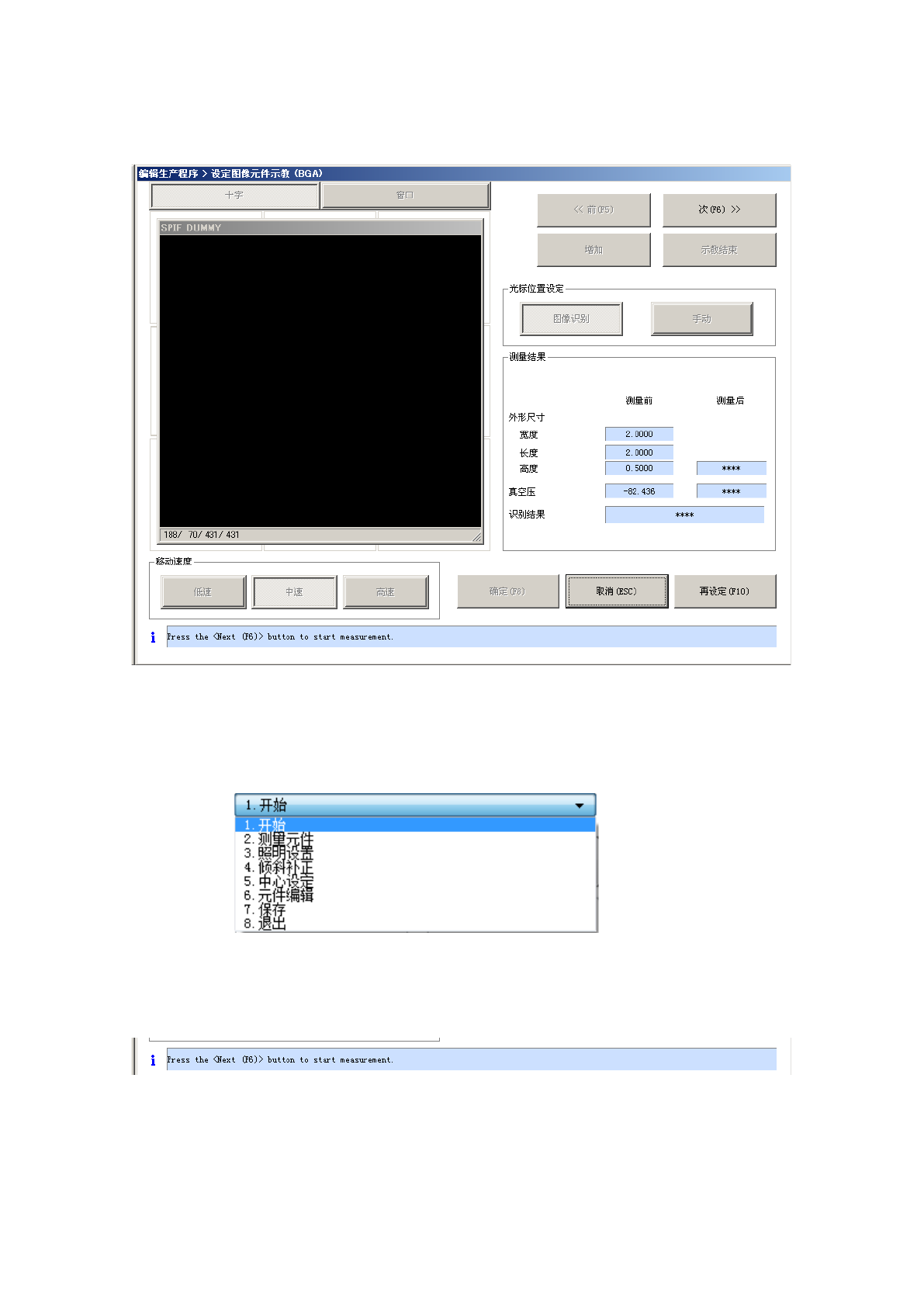

2) 执行元件示教
执行元件示教中，会显示以下对话框。
显示测量前后的结果，以及逐项执行中的处理内容。
① 示教进展对话框
在画面左侧会显示显示示教进展状况的对话框。
当前执行中的项目颜色会改变。
② 执行中的处理内容
在对话框下部显示当前处理内容。
第 1 部 基本篇 第4 章 制作生产程序
4-264

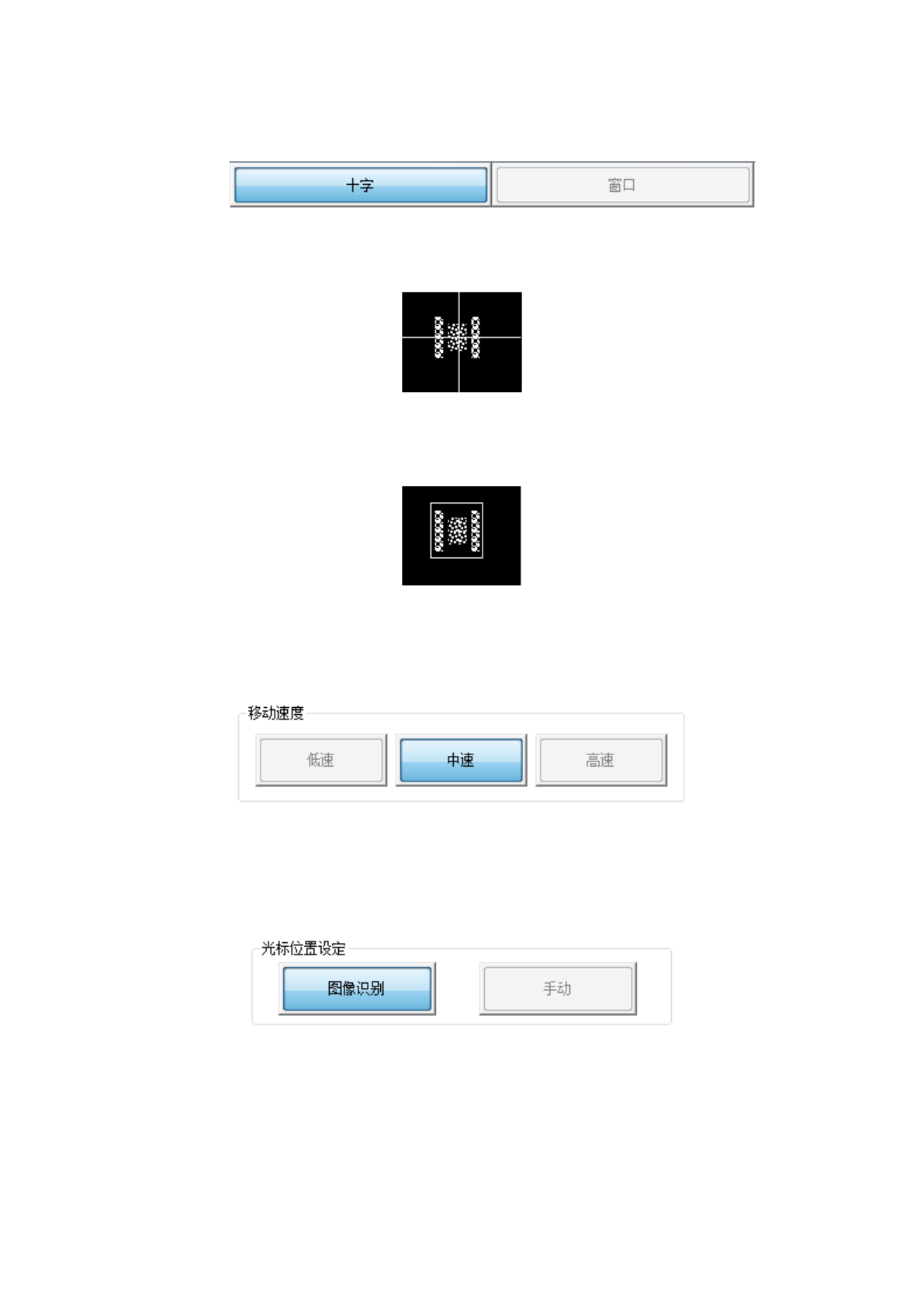

③ 显示光标形式
选择位置指定时使用的光标的形式。
・十字(十字)光标
使纵横直线相交，选择其交点（1 个点）进行动作。
・窗口光标
选择对长方形的左上、右上及右下的区域进行动作。
④ 光标移动速度
选择光标(十字/窗口)移动时的速度。
按一次移动按钮移动的量，高速时变大，低速时变小。
⑤ 光标位置设定
对检测球形时的光标位置处理，进行选择。
选择进行图像识别，还是不进行图像识别直接使用光标位置。
