第 1 部 基本篇 第 4 章 制作生产程序 4- 107 在「 图像 2 」 选项 卡中设置引脚信息 。 项目 概要 长度 输入引脚接触基 板部分的长度。 宽度 输入引脚宽度。 引脚 如果是引脚元件 时，输入引脚数 。 忽略始（开始） 1 ～ 3 输入欠缺引脚位 置。 输入范围 0 ～引脚根数（ 默认值： 0 ）。 忽略数 （ 缺少数） 1 ～ 3 输入欠缺引脚数 。 输入范围 0 ～引脚根数（ 默认值： 0 ）。 11 ) Ga A…
第 1 部 基本篇 第4 章 制作生产程序
4-106
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
10) 双方向引脚、Z 引脚
在「图像 1」选项卡中设置引脚间距及弯曲度。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None」中选择检出引脚弯曲时的检测级别。
默认值为
20%
。
识别引脚
连接器元件中要识别的引脚，用组合框选择要除外的引脚范围。从「全部引脚」
「仅两端引脚」「两端引脚除外」中选择。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时，显示「左上」「右上」「左下」「右下」
的项目。
第 1 部 基本篇 第4 章 制作生产程序
4-107
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入欠缺引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入欠缺引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
11) GaAsFET
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
第 1 部 基本篇 第4 章 制作生产程序
4-108

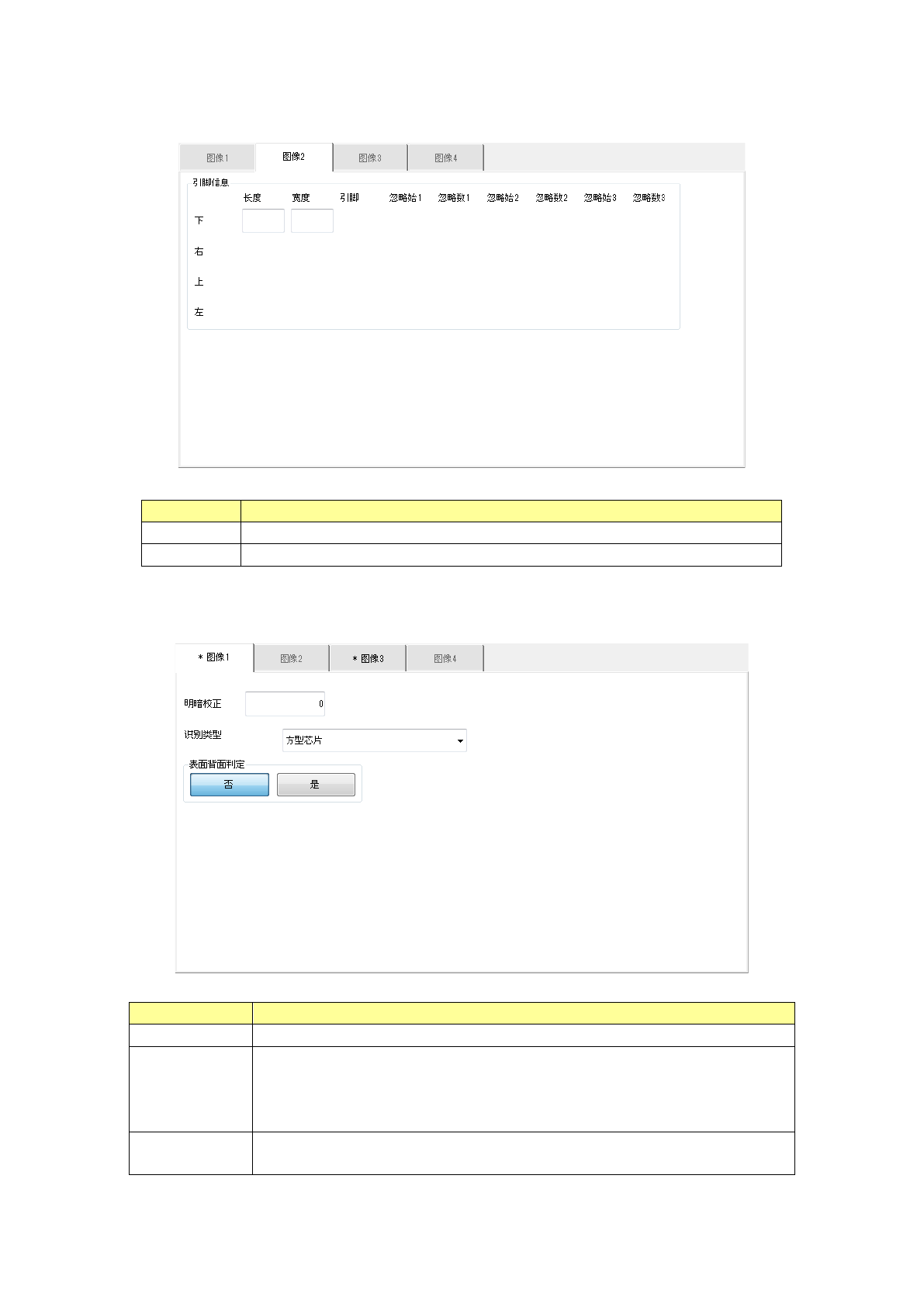

12) 铝电解电容
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
13) 方形芯片、外形识别元件
在「图像 1」选项卡中设置明暗校正及识别类型，判定表面背面。
项目
概要
明暗校正
输入有灯光时的明暗校正值。
识别类型
通过组合框选择识别图案。
从「4 边识别」「4 角识别」「重心」「方形元件」中选择。
默认值为「4 边识别」。
但为方形芯片时，仅能选择「方形芯片」。
表面背面判定
仅在方形芯片情况下，选择是否判定表面背面。
选择「是」，则图像
4
选项卡有效，可以进行表面背面判定的详细设定。
