第 1 部 基本篇 第 2 章 生产
2-178
2-18-2 生产动作
2-18-2-1 生产开始时
(1) 主侧存储箱为有效时，从主侧存储箱取出元件。
(2) 主侧存储箱为无效，副侧存储箱为有效时，从副侧存储箱取出元件。
(3) 主侧、副侧存储箱都无效时，机器显示重试列表画面，处于暂停状态。
2-18-2-2 发生元件用尽时
发生元件用尽，则小型信号灯点亮，显示对应侧存储箱状态的存储箱开关的灯熄灭。
(1) 因存储箱处于无效，请从机器取下存储箱。
(2) 交换发生元件用尽的托盘，将存储箱安装在机器上
(3) 请按下存储箱开关，存储箱为有效。
元件用尽信号灯熄灭
2-18-2-3 元件废弃动作
在 MTC/MTS 并不废弃元件，而是返回到取出的托盘。
在生产中途结束时也返回到取出的托盘。
但以下情况，不执行返回动作。
(1) 图像元件使用 IC 回收带时
(2) 图像元件选择元件保护时
(3) MTC 的往复焊盘为机械卡盘时（BGA 元件等）
(4) 发生无法回收错误时。
2-18-2-4 存储箱开关
此开关有主／副，可以选择是否执行从对应侧存储箱取出元件的动作。
开关内的灯点亮时按下开关，存储箱为无效。（ 此时灯熄灭。）
同样，灯熄灭时按下开关，存储箱为有效。
（此时灯点亮。但存储箱未正常设置时，灯不点亮，存储箱也不为有效状态。）
灯点亮时，表示执行元件取出动作，灯熄灭时，表示不执行元件取出动作。
(1) 存储箱正常安装在机器上时，每按下一次开关就循环点亮／熄灭（存储箱有效／无效）。
在生产中按下开关使存储箱无效时，存储箱并不会马上变为元件补充状态，在 开关未完全熄灭（动
作时的闪亮状态）状态下不会变为元件补充状态，门锁不能解除。
(2) 存储箱未正常安装在机器上时，即使按下开关也不点亮。
(3) 在本体操作选项为「JUKI 标准模式」时，按下单侧的开关则主・副两侧都熄灭，两侧的门都解
锁。
第 1 部 基本篇 第 2 章 生产
2-179

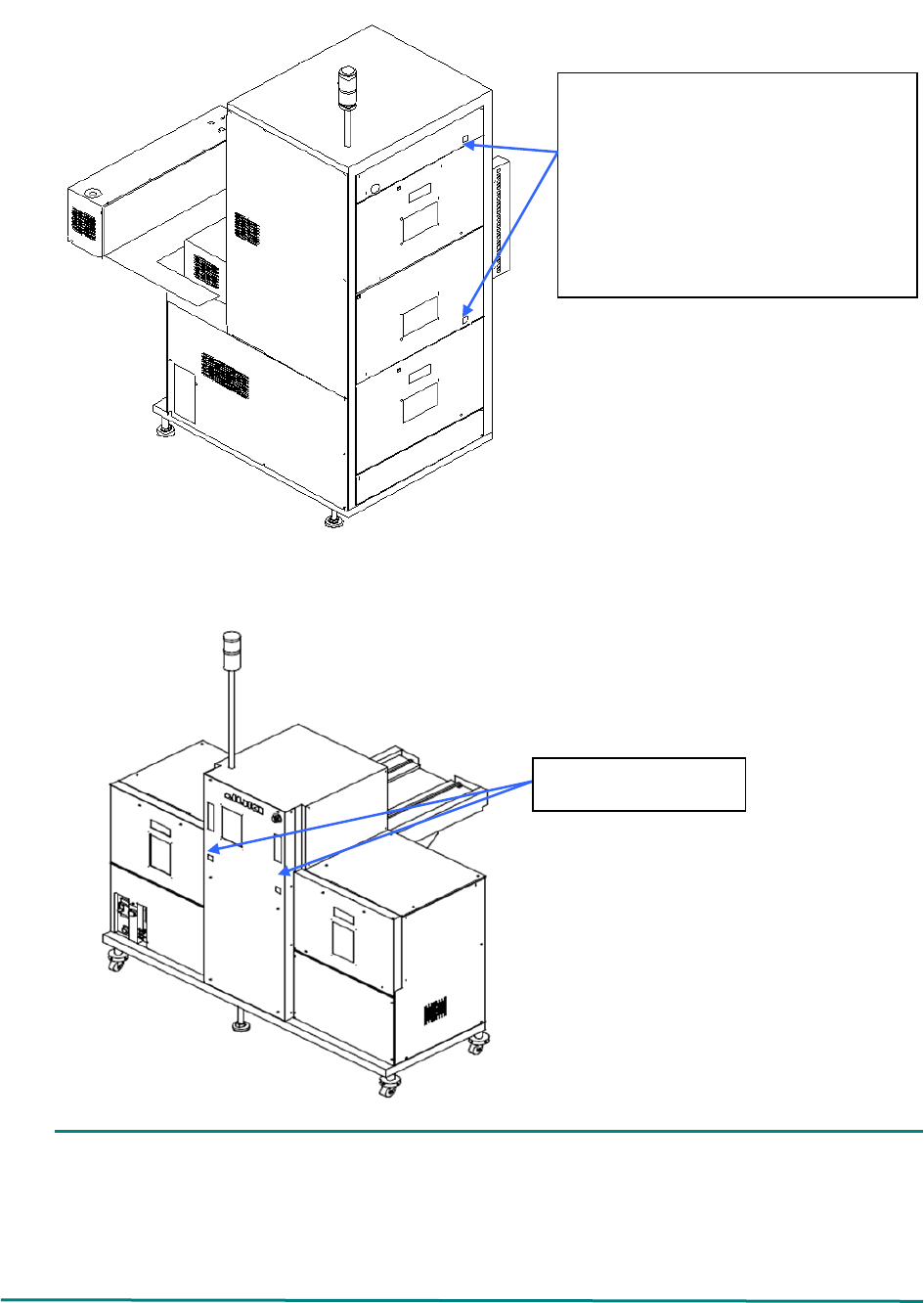

(1) MTC TR-6D
(2) MTS TR-5D
为了使存储箱无效而按下开关时，灯并不马上熄灭。
在吸取元件动作中或者往复取出动作中等 MTC/MTS 正在动作的状态下，开关处于闪亮状态，至
动作结束后，才有灯熄灭的时间。
此时，在灯熄灭之前执行锁定动作，门打不开。
确认灯熄灭后，再打开门补充元件。
存储区开关
点亮时：对应侧的存储区有效
熄灭时：对应侧的存储区无效
在存储区正常安装在机器的状态下，此
开关内的灯循环点亮和 熄 灭（存储区有
效和无效）。
存储区开关
第 1 部 基本篇 第 2 章 生产
2-180
2-18-2-5 在生产中进行存储箱交替时
(1) 请确认要更换侧的存储箱为无效。
若为有效，请按下对应侧（主／副）存储箱开关，使灯熄灭（存储箱无效）。
(2) 从机器上取下存储箱。
(3) 将要交替的存储箱安装到机器。
(4) 如果安装到机器的存储箱与基板生产中的生产程序相同，在 MTC/MTS 的 HOD 处输入元件数后，
按下存储箱开关使存储箱有效。
2-18-2-6 在生产中进行主侧存储箱的交替时
(1) 请确认主侧存储箱开关的灯熄灭。
若为点亮状态，按下存储箱开关，使灯熄灭。
(2) 从机器上取下主侧存储箱。
(3) 完成托盘交替后，在机器主侧安装存储箱。
(4) 到达交替时间（切换生产程序时），根据在本体生产画面元件数的设定来输入元件数，按下主侧
存储箱开关使主侧存储箱有效。
(5) 按下本体的开始开关，开始生产，则从主侧存储箱取出元件。
即使副侧存储箱为有效也优先主侧，所以只有主侧存储箱为无效时，才执行从副侧存储箱取出元
件的动作。
(6) 在主侧存储箱为无效（元件用尽）前，按下副侧存储箱开关将其置为无效。
若主侧和副侧的存储箱放置了不同生产程序的托盘，则会造成误贴片。
(7) 对副侧存储箱也实施交替，安装在机器上后，通过 MTC/MTS 的 HOD 输入元件数，按下副侧存
储箱开关使副侧存储箱有效。
MTC/MTS 与本体相同，在内部有生产程序数据。
因为本体向 MTC/MTS 传送的时间就是生产开始的时间，所以在交替（切换生产程序）时，有可
能出现本体是新生产程序，而 MTC/MTS 仍为旧生产程序的情况。
因此，在 MTC/MTS 侧的 HOD 输入元件数，会发生生产程序数据不一致的情况。
所以，在交替时应当在本体（生产画面的元件数设置）输入元件数后再开始生产。
