第 2 部 功能详解篇 第 12 章 选项组件
12-32
(1) 安装步骤
1) 在「电动台架②」上安装各供料器。
2) 请确认「供料器台架开关③」处于 OFF 状态。
3) 将「电动式供料器用统一更换台车主体①」插入贴片机主体到底的位置。
4) 将「供料器台架开关③」置于 ON，「电动台架②」上升，安装在贴片机主体上。
※有关安装在各供料器电动台架上的步骤等，请参照「12-1 供料器类」。
＜注意＞
在统一更换台车的前后任一侧处于下降状态时动作，XY 轴的动作与打开盖罩时同样为低速移动。
(2) 取下步骤
1) 将「供料器台架开关③」置于 OFF，则「电动台架②」下降。
2) 在「电动台架②」完全下降后，拔出「电动式供料器用统一更换台车主体①」。
注意
・为了避免造成人身及装置损伤，应在主体完全停止之后安装统一更换台车
。
・操作台架开关时，应认真目视确认台架开关，应注意不要与其他开关类，
特别是电源主开关发生混淆造成操作错误。此外，在操作台架开关时，不要
将手伸进装置内部，也不要将脸或头靠近装置。
・通过电动式供料器用统一更换台车将供料器台架安装到机械主体时，在各
供料器吸取位置的示教过程中及基本生产动作中，不要手触统一更换台车，
也不要在上面放置重物。
第 2 部 功能详解篇 第 12 章 选项组件
12-33
安装卷轴的方法
对 40187895、40187896、40187897、40187898、40187899、4018790 统一更换台车，请按照以
下步骤设置卷轴。

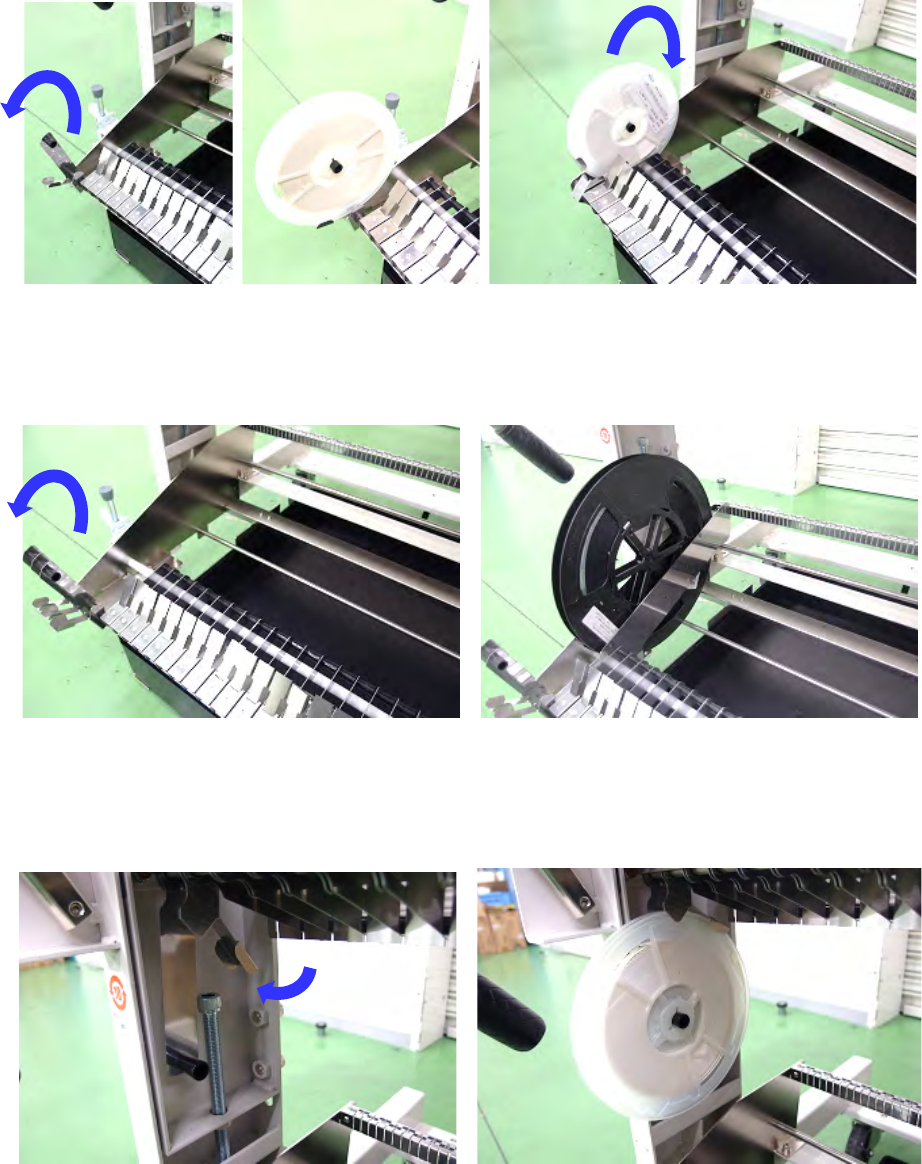

下部卷轴保持器的使用方法
●180mm 的卷轴
将卷轴保持器向前部拉起，安装卷轴。安装卷轴后请放倒卷轴保持器后使用。
●大于 180mm 的卷轴时
将卷轴向前部拉起，在 2 根轴上安装卷轴。
为了防止卷轴倒下，请设置分隔盘。
上部卷轴保持器的使用方法
为 180mm 卷轴专用。
从挂钩上取下卷轴保持器，向前部拉出。
如下图所示安装 180mm 卷轴。
第 2 部 功能详解篇 第 12 章 选项组件
12-34
注意事项
在安装卷轴时，请留意以下注意事项。

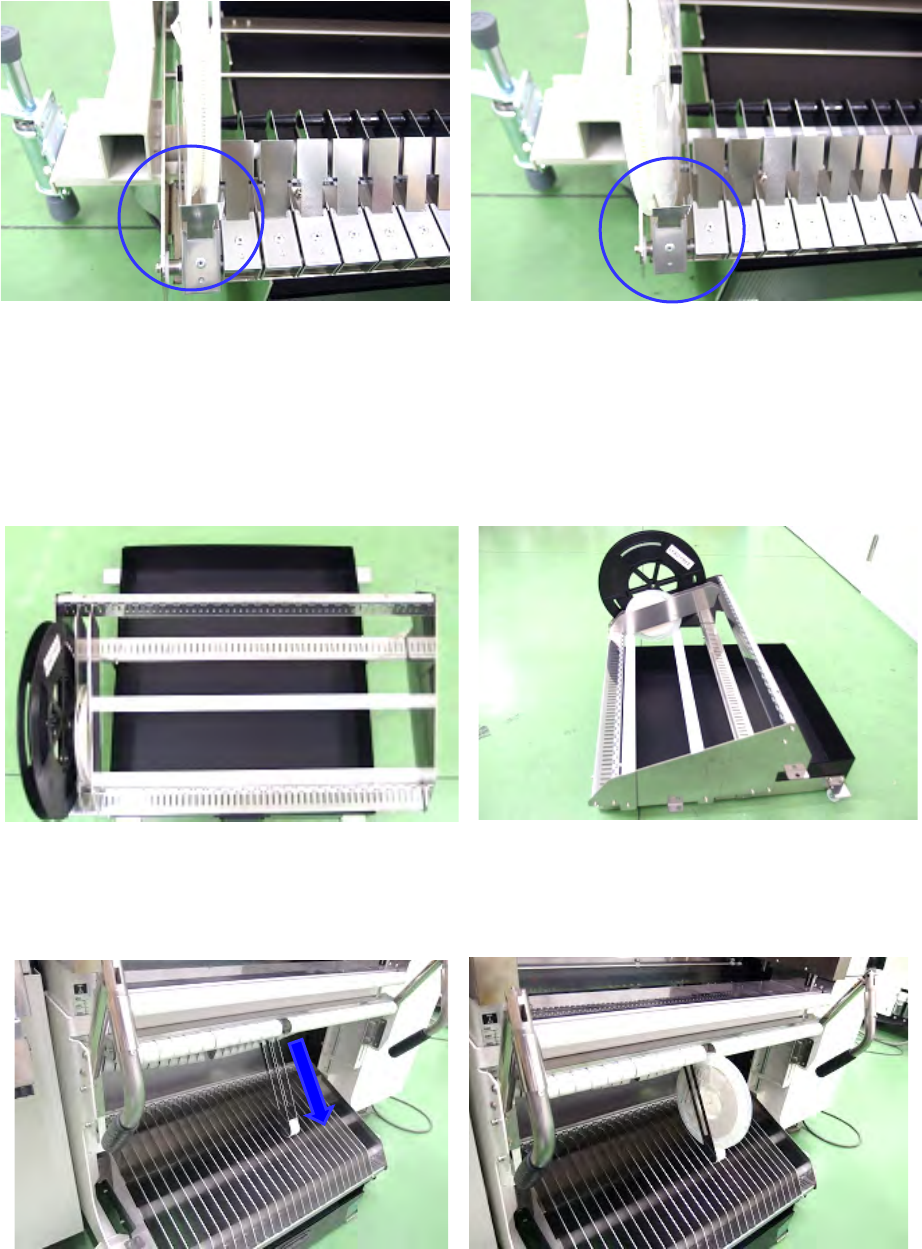

确认卷轴完全被装入卷轴保持器内。
左图为正确安装的状态。如果为右图的安装状态，请正确安装。
对 40215185、40215186、40215187、40215188、40215189、40215190 统一更换台车，请按照以
下步骤安装卷轴。
下部卷轴保持器
将卷轴安装在树脂辊上使用。
为了防止卷轴倒下，请安装分隔盘。
上部卷轴保持器
为 180mm 卷轴专用。
拉出卷轴保持器，如下图所示安装卷轴。
