第 1 部 基本篇 第 4 章 制作生产程序 4- 50 6) 封装尺寸 对于 Bo ss LED 透镜元件这类 封装部分 ( 主体 ) 与元件识别时激光 对准部分尺寸 不同的元件，输 入 封装尺寸 (PW/PL) 。 7) [ 确定 ] 按钮 、 [ 取消 ] 按钮 按 [ 确定 ] 按钮：保存已编辑的 内容， 退出表格画面 。 按 [ 取消 ] 按钮：废弃已编辑的 内容， 退出表格画面 。 退出 表格画面时， 如果是从 贴片数据 画…
第 1 部 基本篇 第4 章 制作生产程序
4-49
（例）
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
但是，根据元件类型，可使用的定心方式是有限制的｡
元件类型
激光
图像
元件类型
激光
图像
方形芯片
○ ○
BGA
○ ○
方形芯片
(LED)
○ ×
FBGA
× ○
圆筒型芯片
○ ×
外形识别元件
× ○
铝电解电容
○ ○
通用图像元件
× ○
GaAsFET
○ ○
网络电阻
○ ×
SOT
○ ×
微调电容器
○ ×
SOP
○ ○
单向引脚连接器
○ ○
HSOP
○ ○
双向引脚连接器
○ ○
SOJ
○ ○
Z
形引脚连接器
○ ○
QFP
○ ○
扩展引脚连接器
× ○
QFN
○ ○
J
引脚插座
○ ○
PLCC (QFJ)
○ ○
鸥翼式插座
○ ○
PQFP (BQFP)
○ ○
带减震器的插座
○ ○
TSOP
○ ○
其他元件
○ ×
TSOP2
○ ○
元件高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
元件高度
吸取深度
吸嘴
Boss 高度
连接器
第 1 部 基本篇 第4 章 制作生产程序
4-50

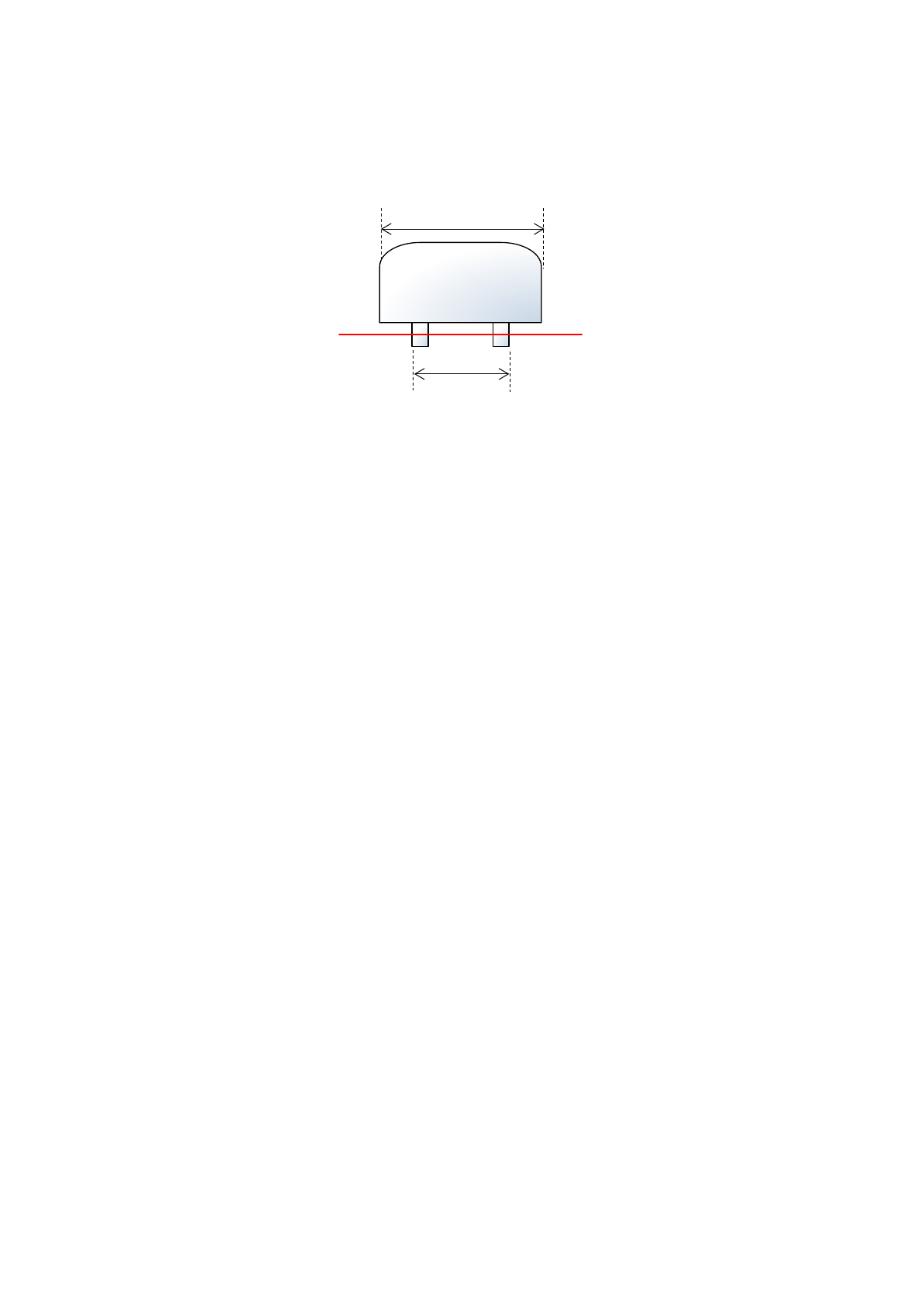

6) 封装尺寸
对于 Boss LED 透镜元件这类封装部分(主体)与元件识别时激光对准部分尺寸不同的元件，输入
封装尺寸(PW/PL)。
7) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列
表画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其
他画面时）， 与 按 [确定]按钮时的处理相同。
Package (PW/PL)
Outline (W/L)
第 1 部 基本篇 第4 章 制作生产程序
4-51
(2) 包装
根据[基本设置]选项卡的项目「包装」的选择内容不同，显示项目会发生变化。
1) 编带的输入方法
① 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择 1 个。
② 间距
选择编带的传送间距。
如果是 12mm～88mm 的编带，请根据带式供料器侧的
传送间距设置来设定元件数据的间距。
例) 12mm 编带进行 8mm 传送时
8mm(4*2) 间距＝8 mm (传送量 4mm×2 次)
※ 有关带式供料器的设置，请参见“带式供料器使用说明书”。
③ 元件供应角度
以 JUKI 的元件供应角度为 0°，选择带式
供料器上的元件包装姿势与之形成的角度。
选择「其他」时，请在编辑框内输入角度｡
(0°～ 359.9875°)
关于 JUKI 的元件角度定义请参见下页的表。
传送方向
角度定义 0°
供应角度 180°
编带宽
间距
