第 1 部 基本篇 第4 章 制作生产程序
4-200
4) 检出框的示教
完成(3)的操作后，自动显示按(1)的操作设置的框的尺寸 1.5 倍的窗口，与画面中心一致。要改变
(默认窗口)检出框时，请执行与(1)的步骤相同的操作。
当不需要改变检出框时，仅按下[确定]按钮即可。
**********
**********
此时，如果按下[Prev]按钮，可以返回刻度框的示教。
5) 完成示教
识别的示教结束后，编辑程序标记数据的旁边会显示(＊)，表示已完成示教。
请对需要使用的全部标记进行识别示教。
在示教过程中按下 CANCEL(取消)按钮，可结束当前的示教。(此时，之前输入的数据全部无效)
按下 CANCEL 按钮时，装置不移动。
●关于设置模板时的注意事项
ⅰ) 请确认在检出框内没有与已设定的模板相类似的模式图形（Pattern）。
ⅱ) 模式图形（Pattern）的大小与标准标记相同，请设置为 0.5～3mm。
ⅲ) 坐标值请采用设计值(CAD 数据)。
使用用户指定的模板数据，不能求出指定精确的模式图形（Pattern）中心位置。
由于是以十字光标的移动来进行示教，所以用户指定的位置会直接被视作中心位置(而通常
的标记，是通过计算获得重心位置，以此作为模式图形（Pattern）的中心位置，不会产生
误差)。
ⅳ) 用户指定的模板，不能进行图像复制。

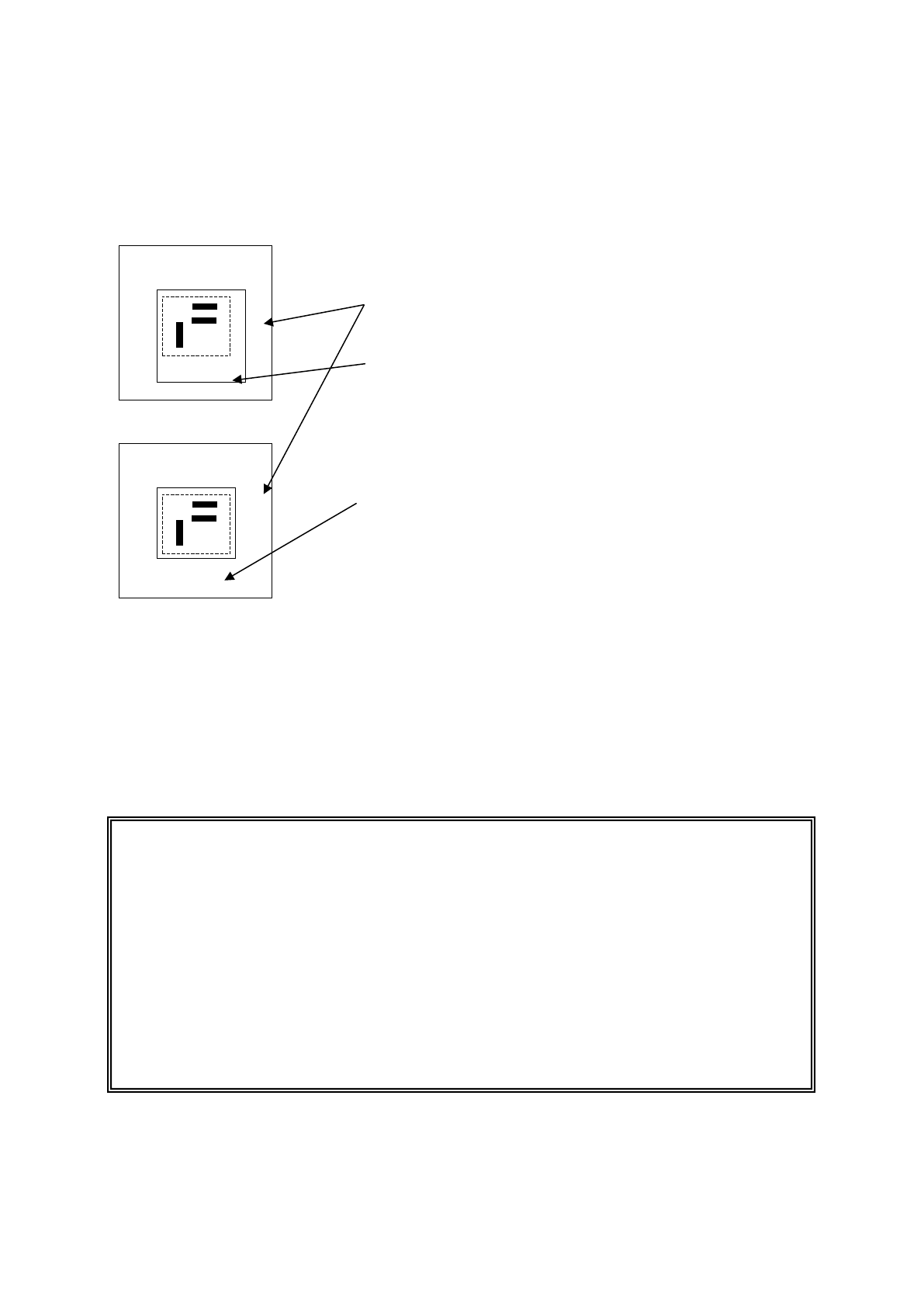

设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际上不显示。
画面下部会显示“ Set Left-Top Point “。
调整完成后按下[确定]按钮。
画面下部会显示“ Set Right-Bottom Point”。
第 1 部 基本篇 第4 章 制作生产程序
4-201
●可作为用户指定模板注册的图案
1) 可作为用户指定模板注册的图案
①电路图案
②未进行丝网印刷的（未加载焊锡涂层）Pad、Land 图案
③JUKI 标准之外的基板标记（全体、一部分）
2) 可作为用户指定模板注册的必要项
过孔、穿孔图案的生成工程与开孔的工程不一样，因此通常没有相同位置关系（对于图案，
孔位置不确定）。
按过孔、穿孔为基准注册模板，请不要对单独该项，而要对把周围的电路图案包含在内的形
状进行模板注册。
3) 不能作为用户指定模板注册的图案
① 丝网（文字）印刷图案
图案、Pad 的生成工程与丝网印刷的工程完全不同，不能以丝网为基础决定贴片位置。
② 网版印刷的 Pad、Land 图案
网版印刷的焊锡涂层，由于是颗粒状，根据环境及条件发光不稳定。尽管模板匹配为照明
条件的变化时的强化手法，但当极性（正、反转）的变化时无法追踪。
③ 识别画面上有类似的图案。
④ 明暗差较小的模板。
⑤ 图案的选择（大小）、角度会发生变化的。
特别是将图案的一部分作为用户指定模板时，缩尺的变化会直接被反映到识别精度。
请尽量将整体图案作为用户指定模板。
关于角度变化，模板的重心位置（前述）距离模板中心越远，影响会变大（识别位置会偏移）。
请尽量将模板重心与模板中心保持一致，设置用户指定模板。
第 1 部 基本篇 第4 章 制作生产程序
4-202
4-5-5 环境设置
设置编辑程序的环境｡

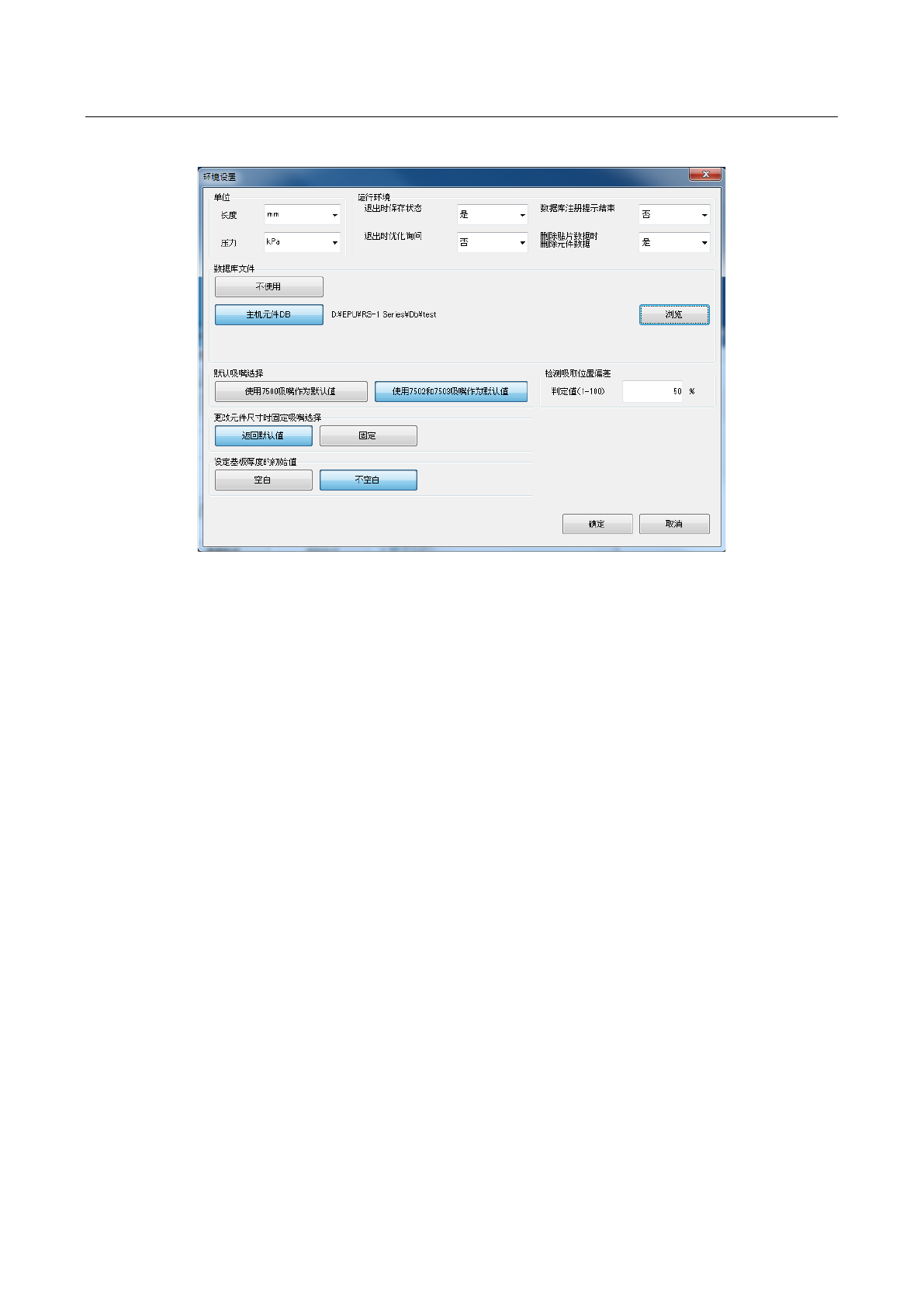

从编辑程序菜单选择[文件]-[环境设置]，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从 mm、1/100mm、inch 中选择。
●压力…从 kPa、大气压中选择。
(2) 运行环境
1) 退出时保存状态
选择是否保存退出编辑程序时的状态，列表画面的网格宽度将再现。
●是： 在下一次启动编辑程序时重新显示以下的项目。
●否： 重启进入编辑程序时，每个列表屏幕的网格宽度被初始化。
2) 退出时优化询问
选择退出编辑程序时是否进行优化询问。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3) 数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
