第 1 部 基本篇 第 4 章 制作生产程序 4- 30 7mm 7mm 10mm ◆ 矩阵电路板 从基准电路开始 沿 X 方向间距 /Y 方向间距 作为电路的顺序 。 ◆ 非矩阵电路板 按照电路配置中 设定的 电路顺序。 电路 No. 1 电路 No. 2 电路 No. 3 电路 No. 4 电路 No. 5 电路 No. 6 基板位置基准 ( 基板 原点) 对应电路 No. 3 对应电路 No. 2 对应电路 No. 1 5mm 对…
第 1 部 基本篇 第4 章 制作生产程序
4-29
4-3-3-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
在识别时 Head 移动距离缩短，或是不可能制作到电路内的标记时，请使用此项。
输入使用扩展坏板标记时的各电路的坏板标记坐标。

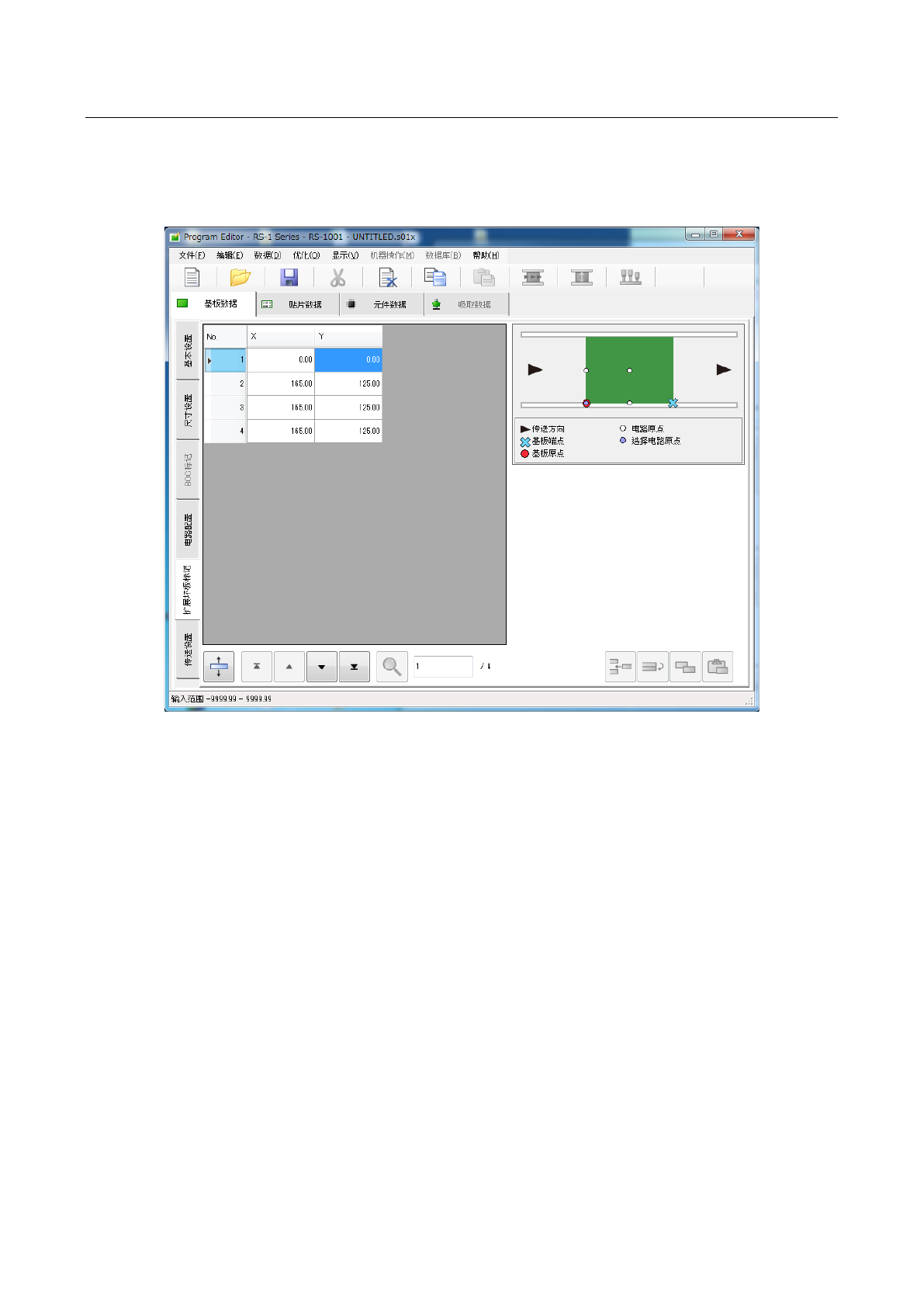

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。
第 1 部 基本篇 第4 章 制作生产程序
4-30
7mm
7mm
10mm

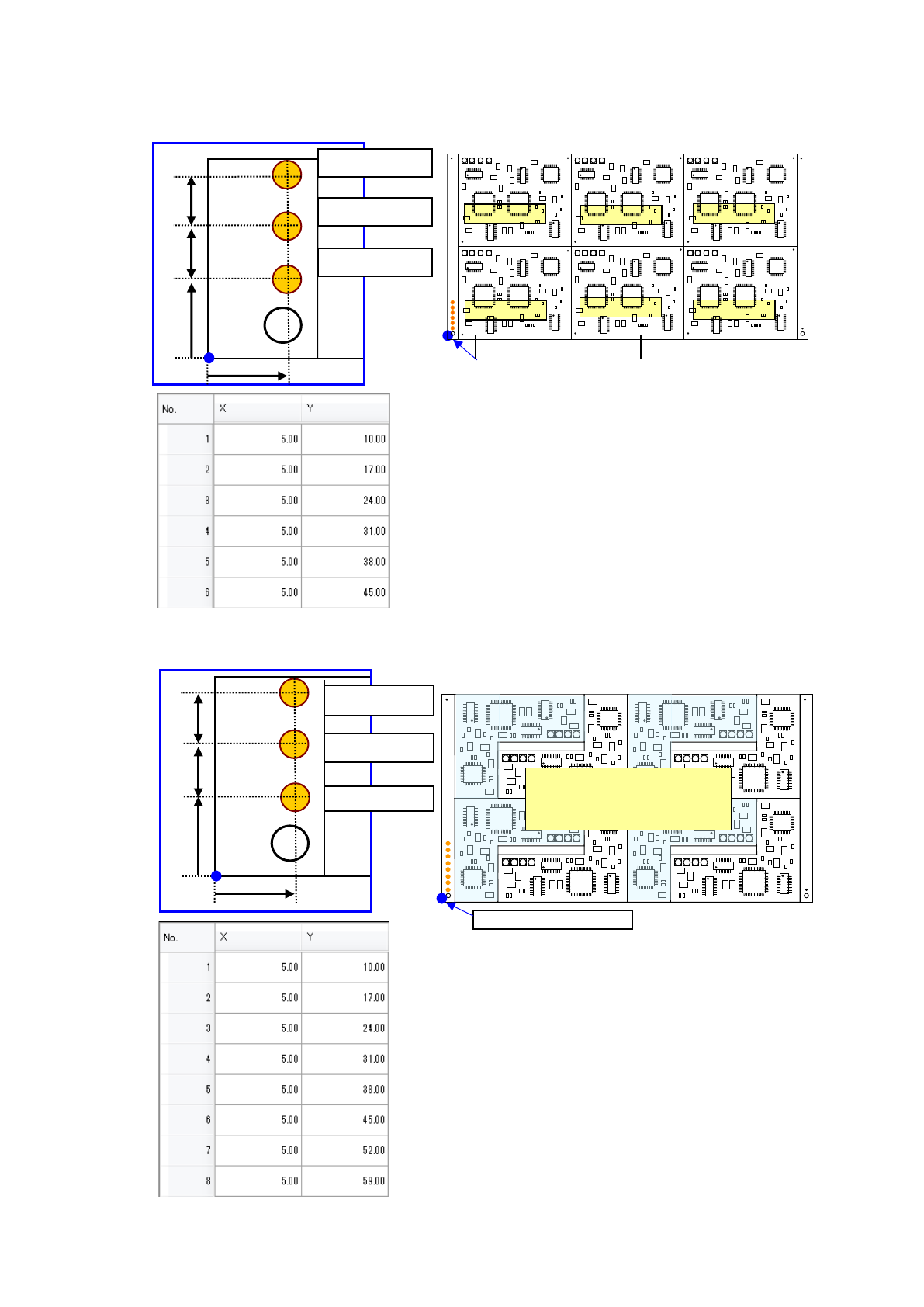

◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
◆ 非矩阵电路板
按照电路配置中设定的电路顺序。
电路 No.1
电路 No.2
电路 No.3
电路 No.4
电路 No.5
电路 No.6
基板位置基准(基板原点)
对应电路 No.3
对应电路 No.2
对应电路 No.1
5mm
对应电路 No.1
对应电路 No.3
5mm
10mm
7mm
7mm
对应电路 No.2
顺序，按照电路配置 No。
基板位置基准（基板原点）
第 1 部 基本篇 第4 章 制作生产程序
4-31
4-3-3-6 传送设置
指定有关传送及支撑台的详细设置。
传送设置由[基板传送]选项卡、[支撑台]选项卡构成。
（1） 基板传送画面

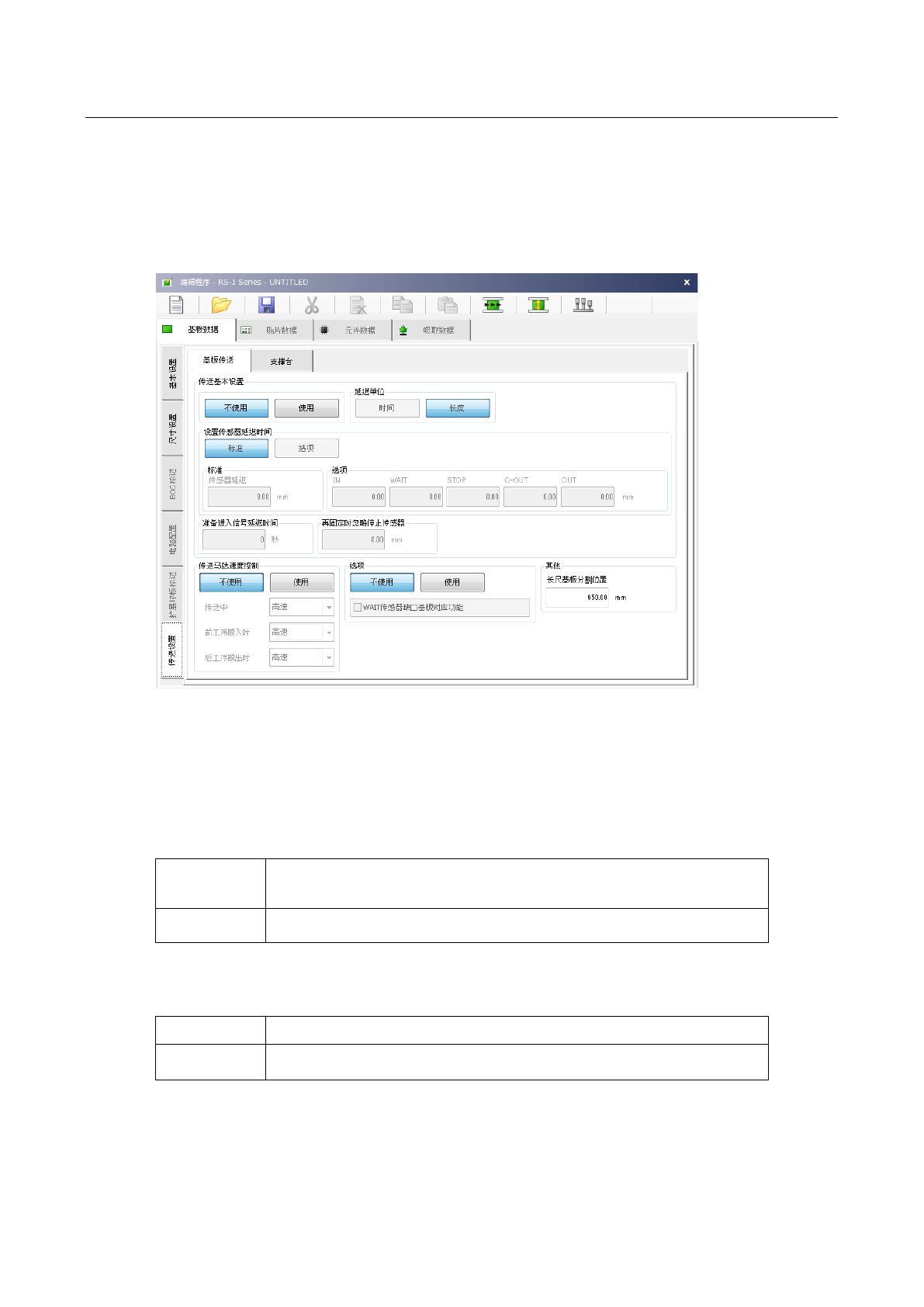

选择「基板数据」各画面左下的「传送设置」选项卡，即显示如下画面。
「基板设置」选项卡由“传送基本设置”、“传送马达速度控制”、“选项”、“其他”组构成。
1) “传送基本设置”组
① 不使用/使用
选择是否使用传送基本设置中所设置的内容。
[不使用]
不使用在传送基本设置中设置的内容时，请选择此项。
按主机设置的内容运行。
[使用] 要使用在传送基本设置中设置的内容时，请选择此项。
② 延迟单位
从时间（ms:1/1000 秒）、长度（mm）中选择基板传送传感器延迟的设置值的单位。
[时间] 延迟时间设置值的单位为时间（ms:1/1000 秒）时，请选择此项。
[长度] 延迟时间设置值的单位为长度（mm）时，请选择此项。
