第 1 部 基本篇 第4 章 制作生产程序
4-240
4) 结束连续测量

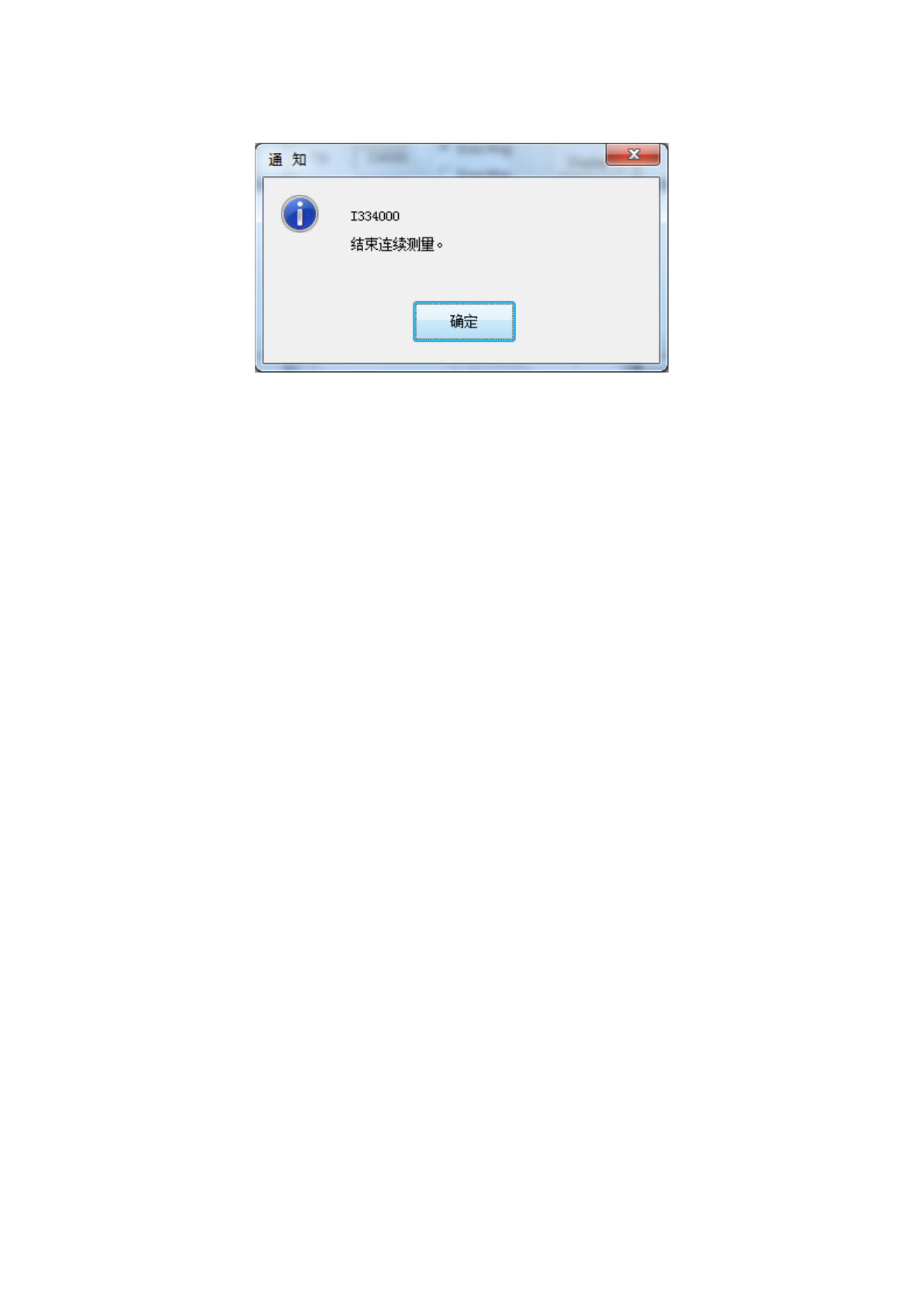

测量完指定条件的所有元件后，会显示如下提示信息。
第 1 部 基本篇 第4 章 制作生产程序
4-241
4-5-7-2 测量贴片基板面高度
使用 HMS 测量贴片位置的基板面高度。
(1) 贴片位置基板面高度跟踪设定

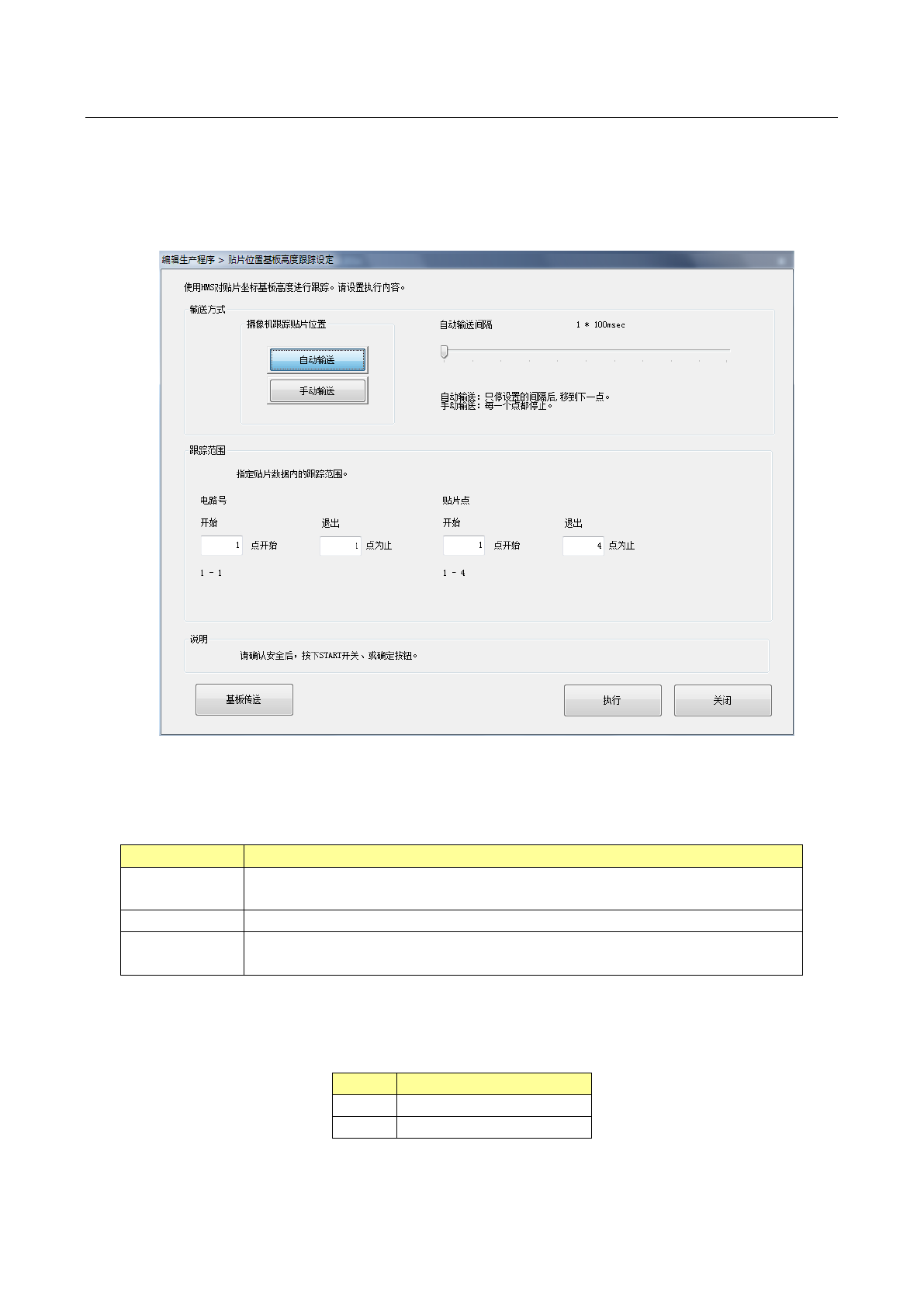

从菜单的[测量、检查]中选择[测量贴片基板面高度]，即显示如下测量条件设置画面。
1) 输送方式
设置测量时的摄像机动作。
项目
概要
自动输送
按一定的间隔，测量各个贴片位置的基板高度。
仅按「自动输送间隔」中设置的时间停留，经过该时间后，即移动到下一点。
手动输送
测量贴片位置的基板高度后，等待用户操作，再向下一点移动。
自动输送间隔
调整自动输送时的摄像机移动停止间隔。
最小可设置
10msec
，最大可设置
5
秒。
2) 跟踪范围
指定贴片数据内的跟踪范围。默认跟踪范围为所有贴片点。
项目
概要
电路号
指定电路号的测量范围。
贴片点
指定贴片点的测量范围。
设置后，按下[执行]按钮开始测量。
第 1 部 基本篇 第4 章 制作生产程序
4-242
(2) 执行贴片基板面高度测量
执行后，如果生产程序已经设置了 BOC 标记，测量前会执行 BOC 校准。
（识别所有电路的 BOC）

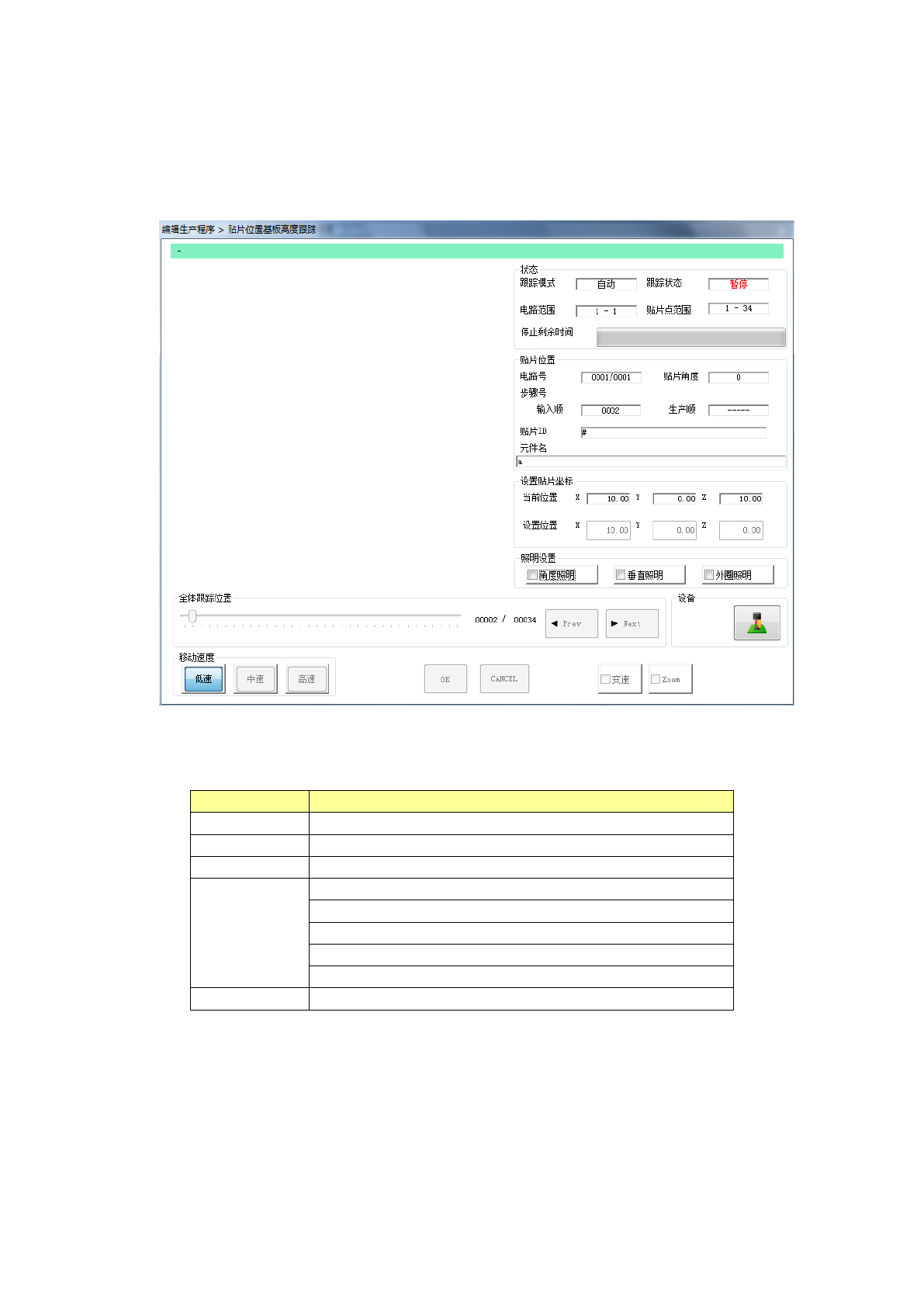

基板面高度测量中会显示以下画面。
1) 状态
项目
概要
跟踪模式
显示在输送方法中设置的「手动」或「自动」。
电路范围
显示实施高度测量的电路的范围。
贴片点范围
显示实施高度测量的贴片点的范围。
跟踪状态
「动作中」表示轴正在移动中。
「暂停」表示在自动输送中的暂停。
「停止」表示手动输送或根据需要处于停止状态。
「轴待避中」表示轴正在移动到安全位置。
「标记识别中」表示正在识别
IC
标记。
停止剩余时间
用进度条显示自动输送中的暂停剩余时间。
