第 1 部 基本篇 第4 章 制作生产程序
4-253
4-5-7-5 速度确认
通过模拟动作对元件的吸取、识别、贴装时的 XY
θ
偏移值进行确认，以及判断生产程序的速度是否
适宜。
(1) 设置确认速度的条件

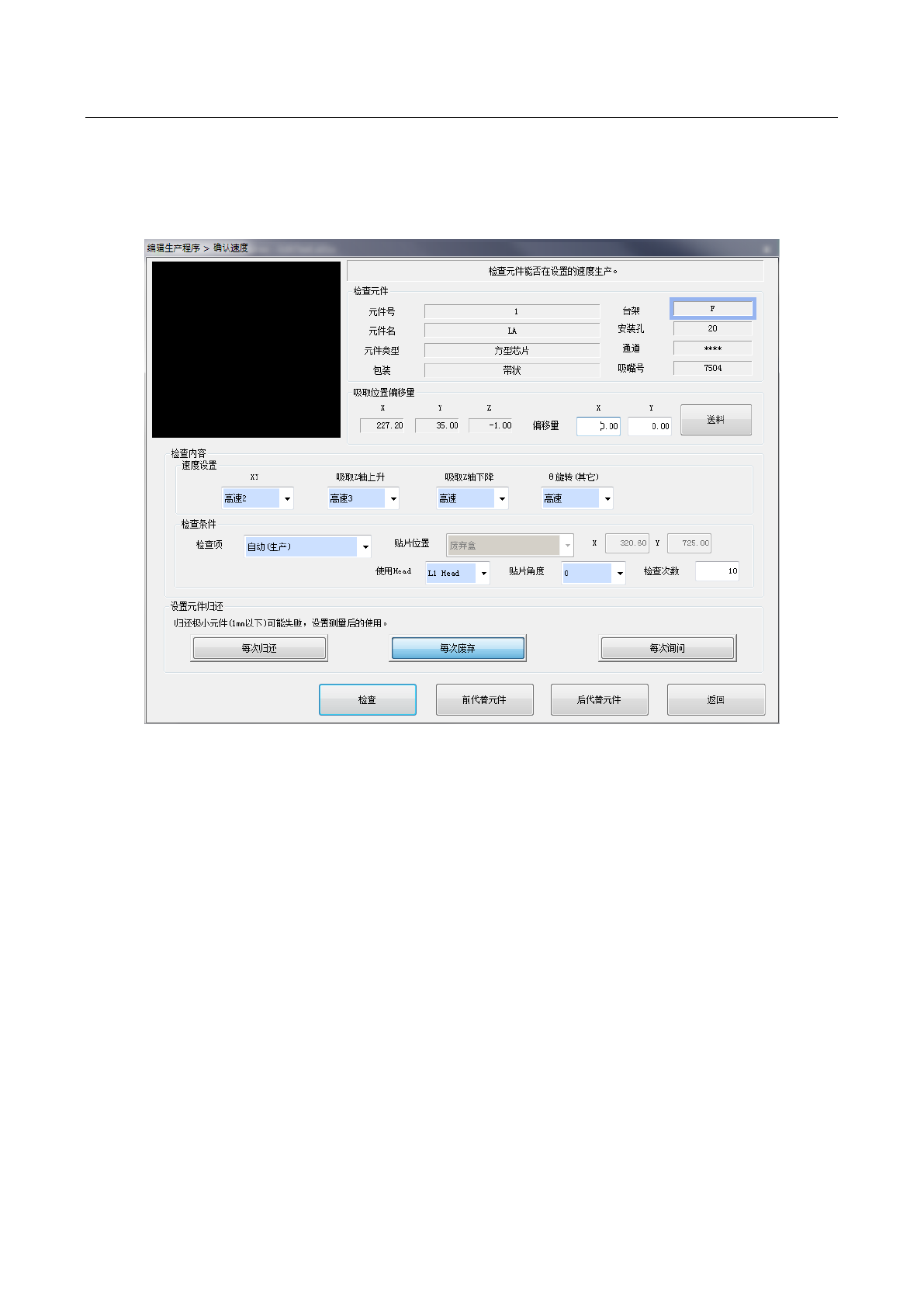

从编辑程序菜单中选择[测量、检查]-[速度确认]后，显示如下的设置确认速度条件的对话框。
1) 检查元件
显示要检查元件的内容。
2) 吸取位置偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目不显示，不能进行吸取位置的变更、送料和示教。
● 偏移量
需要移动吸取坐标时进行此项设定。
也可以用示教功能进行示教。或用手动输入更改坐标。
不会反映到吸取数据中。
● 送料
可对送料器进行一次送料，输送元件（32mm 纸带除外）。
第 1 部 基本篇 第4 章 制作生产程序
4-254
3) 检查内容
选择要检查的内容。根据检查项目，可能有些项目无法选择。
a)速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
b) 检查条件
项目
概要
检查项
可从自动（生产动作）、
XY
、吸取上升、贴片下降、测量外
θ
旋转中选择。
贴片位置
指定废弃盒或任意坐标。（只限检查项目为
XY
时才能设定任意坐标。也可示教
任意坐标。）
使用
Head
选择检查时使用的
Head
。
贴片角度
从
0 / 90 / 180 / 270°
中选择。（只可设置执行贴片动作的检查项目）
检查次数
指定进行检查的次数（
1
～
100
次 ）。
4) 设置元件归还
设置对尺寸在 1mm 以下的极小元件在测量后如何处理。
● 每次归还
元件每次都被归还到原来的位置。
● 每次废弃
元件每次都被废弃。
● 每次询问
每次测量结束后进行询问。
检查项目
检查内容
备注
XY
检查
XY
移动速度。
吸取Ｚ轴上升
检查吸取上升动作的速度。
只限完成吸取数据时
吸取Ｚ轴下降（贴片
Z
下降）
检查贴装下降动作的速度。
θ
旋转（其他）（测量外
θ
旋转）
检查测量外
θ
旋转的速度
第 1 部 基本篇 第4 章 制作生产程序
4-255
5) [检查]按钮
执行检查。

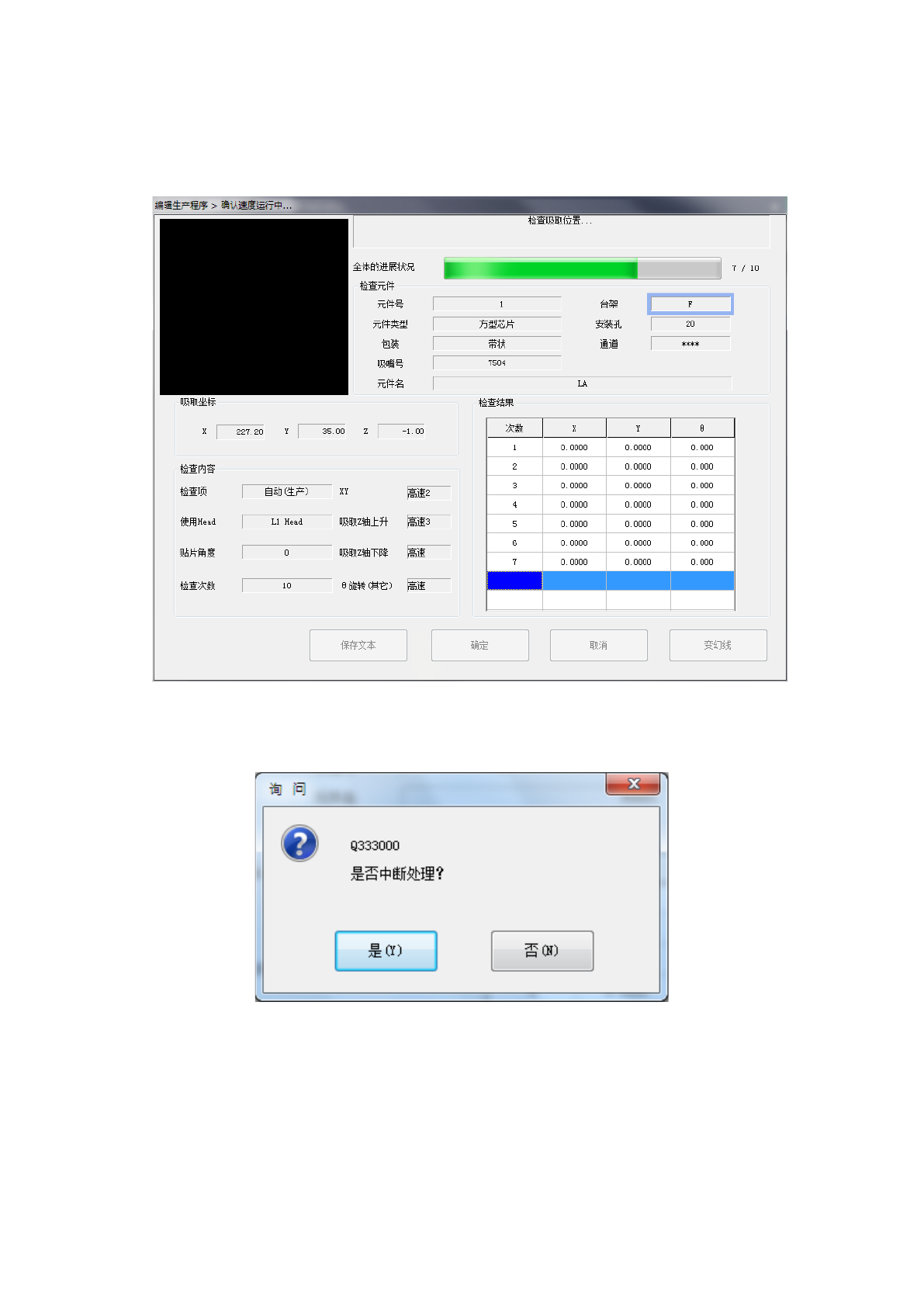

确认速度时会出现下列对话框，逐项更新显示运行中的处理内容。
要强行中断时请按<STOP>开关，显示如下提示信息。
请选择是否结束测量。
