第 2 部 功能详解篇 第 6 章 通用图像元件
6-4
6-2 通用图像的输入项目
在「元件数据」里设置元件的通用图像后，「图像数据」的“表格”画面中，会显示「元件要素」
按钮。
点击「元件要素」按钮，将显示如下元件（要素）数据的制作画面。
●类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件要素/元件要素格式： 是指定引脚、球等识别要素(元件要素)，定义(间距、数量)相同
识别要素的集合(元件要素组)，指定该组的方向、位置的数据定
义。
在制作“多引脚元件”和“复合阵列元件”数据时要选择此项。
◇扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球、Land)
的数据定义。在制作
“随机配置元件”数据时要选择此项。
●元件要素组列表： 列表显示制作完成的元件要素组。
制作新建元件要素组时，请单击“增加”按钮，并在已存在的元件要素组编辑
中，点击“编辑”按钮。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-5
6-2-1 制作元件要素组/元件要素格式
在元件要素数据设定画面中点击“增加”按钮，即会显示元件要素组制作画面。
(1)
名称
：请输入元件要素组名，英文、数字字符最多 32 个。
(2)
首元件位置
：输入由元件识别中心位置到首元件要素的距离。
※首元件要素
·多引脚元件 ： 和QFP等的考虑方法一样，当元件要素组在下边时为最左、右边时为最
下，上边时为最右，左边时为最上的元件要素。
·复合阵列元件： 为元件要素组左下的元件要素。
●
偏移量
◇X,Y：当为多引脚元件时，输入到首元件要素的顶端中心的距离；当为复合阵列元件时，
输入到首元件要素中心的距离。
※ 请正确输入尺寸。如果元件要素组之间的尺寸误差超过±0.05mm，则有可能无法识
别。
◇θ： 仅当多引脚元件时需要输入此项。
引脚在下边时输入“0°”；在右边时输入“90°”；在上边时输入“180°”；在左边时输入
“270°”。
●
公差
可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。
有关“元件要素”内的所有的“公差”，请使用“0”。
显示上一个、下一元件要素组数据。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-6

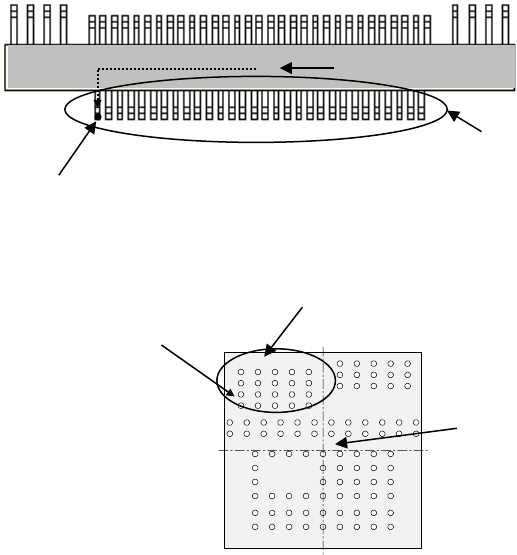

例1)
多引脚元件
例2)
复合阵列元件
(3)
版面检查（配置检查）
设定相对于引脚间距或球间距的中心偏差的容许范围。
(4)
元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见 6-3 章)。
●元件外形： 显示「元件数据」中输入的值。
●模板尺寸： 输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量，可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目，若用户不输入，则显示元件外形尺寸。
(5)
点、1D、2D
●点 ：在元件要素组仅存在一个元件要素时选择。
●1D ：象引脚元件一样，当元件要素呈 1 列排列时选择此项。
●2D ：BGA 元件等，当元件要素呈纵横方向排列时选择此项。
(6)
列、行
选择了 1D 或 2D 时，输入引脚或球的个数和间距。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
