第 2 部 功能详解篇 第 6 章 通用图像元件
6-31
3.「元件要素画面」
①
「类型」
引脚元件要素的类型大致分为内部引脚与外部引脚。
内部引脚是引脚前端面向元件内侧的引脚,而外部引脚则相反,引脚前端面向元件外侧。
· 示例元件是由外部引脚构成的。
在「类型」中选择外部引脚。
②
「基准位置」
引脚元件要素的元件要素基点位置,如上所述,为引脚前端位置。
· 在「基准位置」中选择背面的中心。
③
「元件极性」
指定图像中元件要素映像的明暗。
· 由于反射照明下的引脚元件要素映照明亮,因此在「元件极性」中选择明亮。
④
「偏移量」
由于通常不使用,所以设定为“0(零)”。
⑤
「元件尺寸」
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm,宽度(X)0.2mm时,
尺寸 X :0.2
Y :1.0
由于容差通常不使用,因此设定为“0(零)”。
⑥
「引脚
/J
引脚」
□「属性」 (引脚形状)

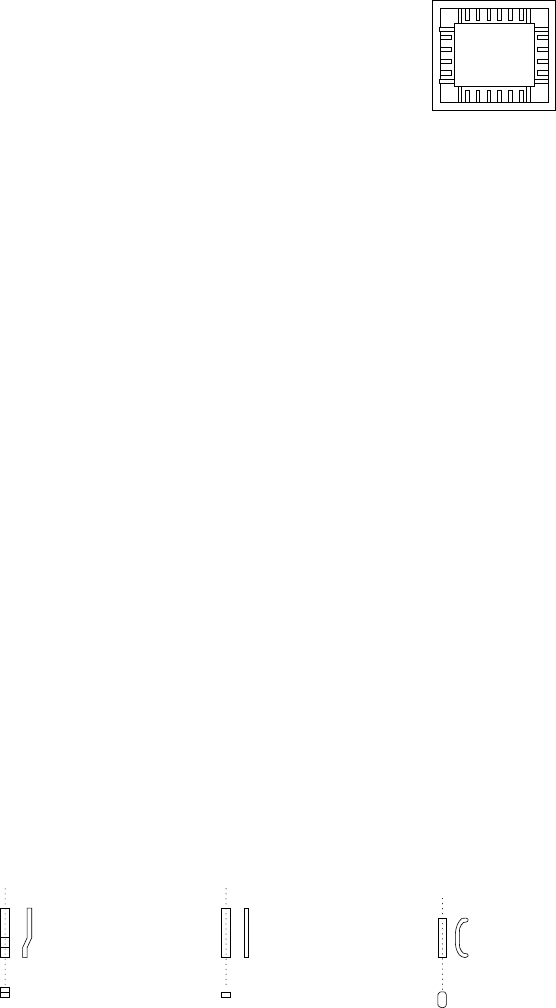

如下图所示,所有面的引脚形状均在平面的引脚叫做平面引脚,有落差的引脚叫做鸥翼形引脚
(上翘引脚),整形为J的引脚叫做J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
· 示例为鸥翼形引脚,在「属性」中选择鸥翼形引脚。
⑦
「切割形状」
指定引脚前端形状。
除平面引脚外均采用相同的处理方式,若指定平引脚以外,则必须指定「切割宽度」「切割长
度」。
· 示例的引脚前端形状平整,在「切割形状」中选择平面引脚。
内部引脚
示例(插座)
鸥翼形引脚
平面引脚
J
-Bend 引脚

第 2 部 功能详解篇 第 6 章 通用图像元件
6-32
⑧
「涂层」
由于目前不使用,因此设定为“裸”。
⑨
「切割宽度」
由于目前不使用,因此设定为“0(零)”。
⑩
「切割长度」
在切割形状中指定平面引脚以外时设定此项。
输入从引脚前端开始的引脚形状不平坦部分的长度。
· 示例的引脚前端形状平整,
「切割长度」:设定为“0(零)”。
⑪
「脚大小」
引脚为鸥翼形引脚时,必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚,若脚部分的长度为 0.5mm,则输入:
「脚大小」
「宽度」:0.2(与引脚宽度相同)
「长度」:0.4
● 经过上述步骤便完成了元件要素的数据输入,选择右下角的「确定」后,即返回「元件要
素组」画面。
● 至此,第 1 元件要素组的定义已完成,选择右下角的「确定」,即返回「扩展图像」画面。

第 2 部 功能详解篇 第 6 章 通用图像元件
6-33
● 此时,当还有后续元件要素组时,要在此处选择追加,同样输入数据,定义元件要素组。
由于示例中包括第4元件要素组,因此应追加定义4个元件要素组。
将所有这些输入数据汇总起来,则如下所示
Top View
第 1 元件要素组
(X,Y):(-7.25,
-5.1)mm
方向(θ):0°
间距:0.5mm、30 根
引脚从第 5 根开始欠缺 3 根
引脚长度:1.0mm
宽 度:0.2mm
鸥翼形引脚,前端平面
脚长度:0.4mm
脚宽度:0.2mm
第 3 元件要素组
(X,Y):(7.5,4.9)mm
方向(θ):180°
间距:0.5mm、31 根
引脚长度:1.0mm
宽 度:0.2mm
鸥翼形引脚,
前端平面
脚长度:0.4mm
脚宽度:0.2mm
第 2 元件要素组
(X,Y):(13.31,5.1)mm
方向(θ):180°
间距:1.27mm、4 根
引脚长度:1.2mm
宽 度:
0.4mm
鸥翼形引脚,前端平面
脚长度:0.6mm
脚宽度:0.4mm
第
4 元件要素组
(X,Y):(-9.5.0,5.1)mm
方向(θ):180°
间距:0.5mm、4 根
引脚长度:1.2mm
宽 度:0.4mm
鸥翼形引脚,前端平
面
脚长度:0.6mm
脚宽度:0.4mm
元件要
素组名
首元件
要素位置
版面
检查
(排列)
欠缺
元件要素
元件要
素偏移
元件要
素尺寸
(引脚形状)
切割
脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差:
全部为
0
レ 25%
レ 1D
列数:
30
列间距
:0.5
容差:0
开始:
5
数量:3
类型:
外引脚
基准位置
:下面中心
元件属性
:明亮
偏移:
全部为 0
容差:
全部为 0
尺寸
X:0.2
Y:1.0
容差:
全部为 0
剖面:
鸥翼形
切割形状:
平面
涂层:
裸
切割宽度:
0
切割长度:0
尺寸
X:0.2
Y:0.4
容差:
全部为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差:
全部为
0
レ 25%
レ 1D
列数:4
列间距
:1.27
容差:0
类型:
外引脚
基准位置
:下面中心
元件属性
:明亮
偏移:
全部为 0
容差:
全部为 0
尺寸
X:0.4
Y:1.2
容差:
全部为 0
剖面:
鸥翼形
切割形状:
平面
涂层:
裸
切割宽度:
0
切割长度:0
尺寸
X: 0.4
Y: 0.6
容差:
全部为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差:
全部为
0
レ 25%
レ 1D
列数:
31
列间距
:0.5
容差:0
类型:
外引脚
基准位置
:下面中心
元件属性
:明亮
偏移:
全部为 0
容差:
全部为 0
尺寸
X:0.2
Y:1.0
容差:
全部为 0
剖面:
鸥翼形
切割形状:
平面
涂层:
裸
切割宽度:
0
切割长度:0
尺寸
X: 0.2
Y: 0.4
容差:
全部为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差:
全部为
0
レ 25%
レ 1D
列数:4
列间距
:1.27
容差:0
类型:
外引脚
基准位置
:下面中心
元件属性
:明亮
偏移:
全部为 0
容差:
全部为 0
尺寸
X:0.4
Y:1.2
容差:
全部为 0
剖面:
鸥翼形
切割形状:
平面
涂层:
裸
切割宽度:
0
切割长度:0
尺寸
X: 0.4
Y: 0.6
容差:
全部为
0
所有元件要素组的定义完毕后,选择左下角的「确定」,完成扩展图像数据的输入。
