第 1 部 基本篇 第 3 章 维护 3- 43 ●手写笔与长挂 钩的更换 5) 从悬挂孔上 取下长挂钩。 6) 从长挂 钩的环上取下 手写笔，更换为 新的手写笔或 者长挂钩。 7) 在悬挂 孔上安装长挂 钩。 8) 对选购 项的背面显示 器，仅悬挂孔的 位置不同，手 写笔与长挂钩均 相同。 悬挂孔 环 手写笔
第 1 部 基本篇 第 3 章 维护
3-42

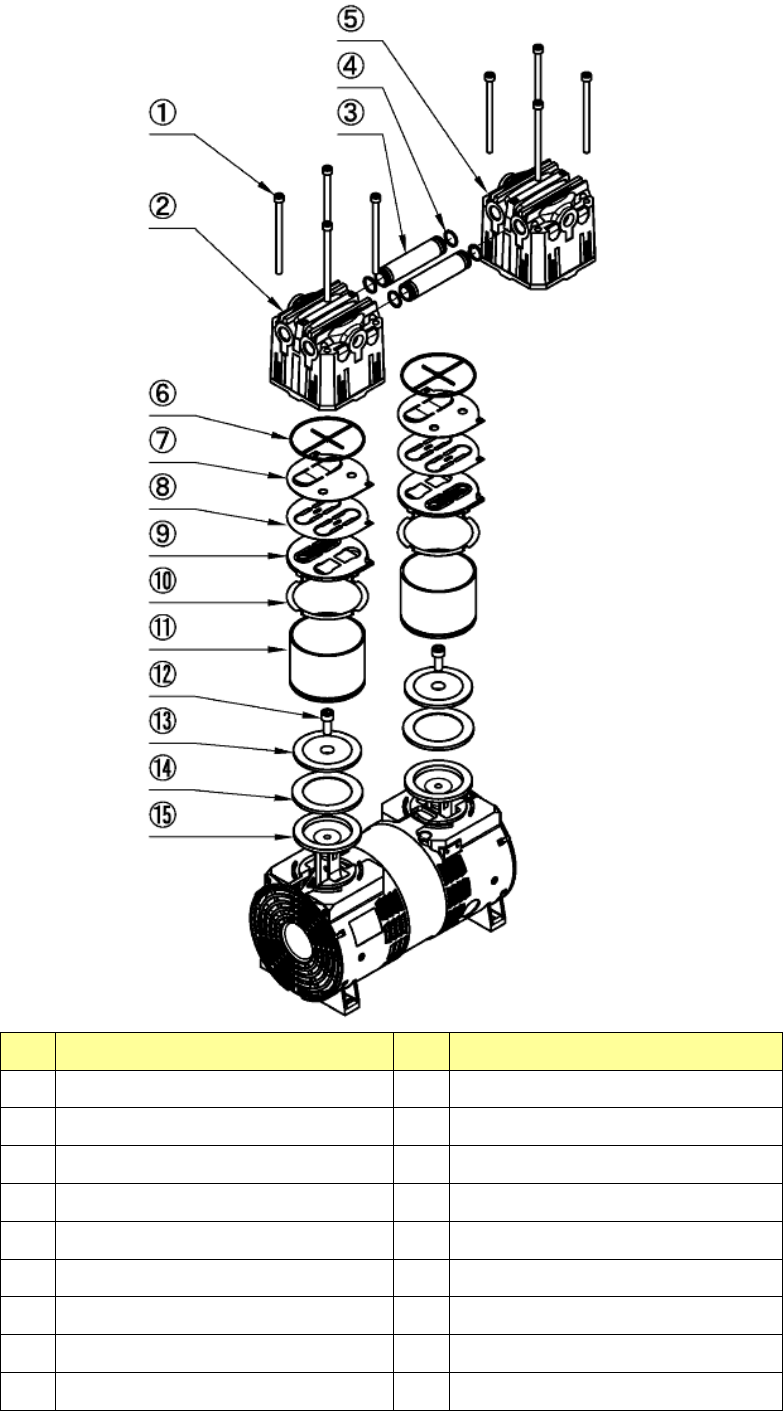

真空泵分解图
No.
名称
No.
名称
1 内六角螺栓（M6×95）8 根 10 气缸密封圈
2 泵头盖 1 11 气缸
3 连接管 12 内六角螺栓（M8×20）
4 Ｏ环 P-10 13 碗型密封圈压板
5 泵头盖 2 14 碗型密封圈
6 密封圈 15 连杆
7 阀挡板
8 吸排气阀
9 气缸板
第 1 部 基本篇 第 3 章 维护
3-43
●手写笔与长挂钩的更换
5) 从悬挂孔上取下长挂钩。
6) 从长挂钩的环上取下手写笔，更换为新的手写笔或者长挂钩。
7) 在悬挂孔上安装长挂钩。
8) 对选购项的背面显示器，仅悬挂孔的位置不同，手写笔与长挂钩均相同。
悬挂孔
环
手写笔
第 1 部 基本篇 第4 章 制作生产程序
4-1
第4章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图
备注
1
确认 ATC
周围的状况，进行日常检查。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异物等。
4
节假日后或寒冷地区，必须进行预热
(10
分钟左右
)
。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行「机
器设置」。
(参见“第 8 章 机器设置”)
7
参见
“
第
5
章
数据库
”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在「编辑程序」中进行
校正。部分元件数据可在「生产」中
进行校正。
10
11
12
13
定期实施。
(
参见
“
第
3
章
维护
”)
调整
机器设置
制作元件数据库
检查贴
有错误贴片
无错误贴片
必要
不必要
不必要
必要
检查设备
接通电源
返回原点
预热
设置基板
在“机器设置”中
设置变更部分
在“数据库”中
制作元件数据
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
校正
生产
结束生产
关闭电源
日常检查
