第 1 部 基本篇 第 2 章 生产 2- 89 10) 错误内容 ( 详细 ‐ 共面 ) No. 错误 表示内容 1 共面 判定错误 2 端子位置 偏移错误 3 端子数错误 4 共线性判定错误 5 单元 装置异常 6 数据 不整合等不正 确操作错误 7 校正 值的判定错误 8 超时 等的判定错误 9 控制器的硬件 异常 10 计测 程序异常 11 激光二极管异常 12 中心缆线连接 异常 13 马达旋转数异常 14 传感器 部分的存储…
第 1 部 基本篇 第 2 章 生产
2-88
No.
错误表示内容
90
MTC
通信错误（同期错误）
91
MTC
通信错误（电源切断错误）
92
托盘数据段编号的指定不正确
93
将
MTC
设置设为不使用
94
无
STX ETX
95
指定了未定义的命令代码
96
抽出要求被多重发送（重量）
97
抽出要求被多重发送（送料）
98
抽出要求异常动作
99
应答超时
100
未完成初始化
101
因脱机而不能发送信息
102
因错误关机而不能动作
103
IPC
对象
关闭错误（
MTC
－
1
）
104
IPC
对象
关闭错误（
MTC
－
2
）
105
IPC
对象
关闭错误（
MTS
－
1
）
106
IPC
对象
关闭错误（
MTS
－
2
）
107
IPC
对象
关闭错误（
DTS
－
1
）
108
IPC
对象
关闭错误（
DTS
－
2
）
109
IPC
对象
关闭错误（
MTC
－
1
）
110
动作错误
111
重试超时
112
元件用尽
113
脱机
114
供应
115
吸取错误
116
超时（
READY
等待监视
10
秒）
117
超时（同步文字监视
4
秒）
118
超时（
ETX
监视
3
秒）
119
MTC
电源
OFF
120
超时（应答无监视
60
秒）
121
接收的数据有不恰当错误
122
链接缓冲接续错误
123
超时（解除数据链接
1
）
124
超时（解除数据链接
2
）
125
MTC
通信初始化失败
第 1 部 基本篇 第 2 章 生产
2-89
10) 错误内容 (详细 ‐ 共面)
No.
错误表示内容
1
共面判定错误
2
端子位置偏移错误
3
端子数错误
4
共线性判定错误
5
单元装置异常
6
数据不整合等不正确操作错误
7
校正值的判定错误
8
超时等的判定错误
9
控制器的硬件异常
10
计测程序异常
11
激光二极管异常
12
中心缆线连接异常
13
马达旋转数异常
14
传感器部分的存储器异常
15
单元初始化处理异常
16
测定时的轴异常
17
指定了不能执行的元件
18
元件外形尺寸比可测定的最大尺寸大
19
元件外形尺寸在可测定的范围之外
20
元件高度错误
21
在指定操作模式下不能共面测定
22
用指定电极不能测定
23
未使用共面单元
第 1 部 基本篇 第 2 章 生产
2-90
2-11-4-3 吸取位置校正
(1) 概要
在显示重试列表的状态下，按下操作区域的[跟踪]按钮，则显示吸取位置校正条件画面。
可以按此画面指定的条件进行吸取跟踪，校正该吸取位置。
进行了吸取位置校正的元件将自动进行补满操作。
根据调出的重试列表显示的不同内容，校正对象会变化。
◆ 一览显示供应装置时
对显示的供应位置校正吸取位置。
◆ 一览显示未贴片时
对供应未贴片元件的所有供应位置校正吸取位置。

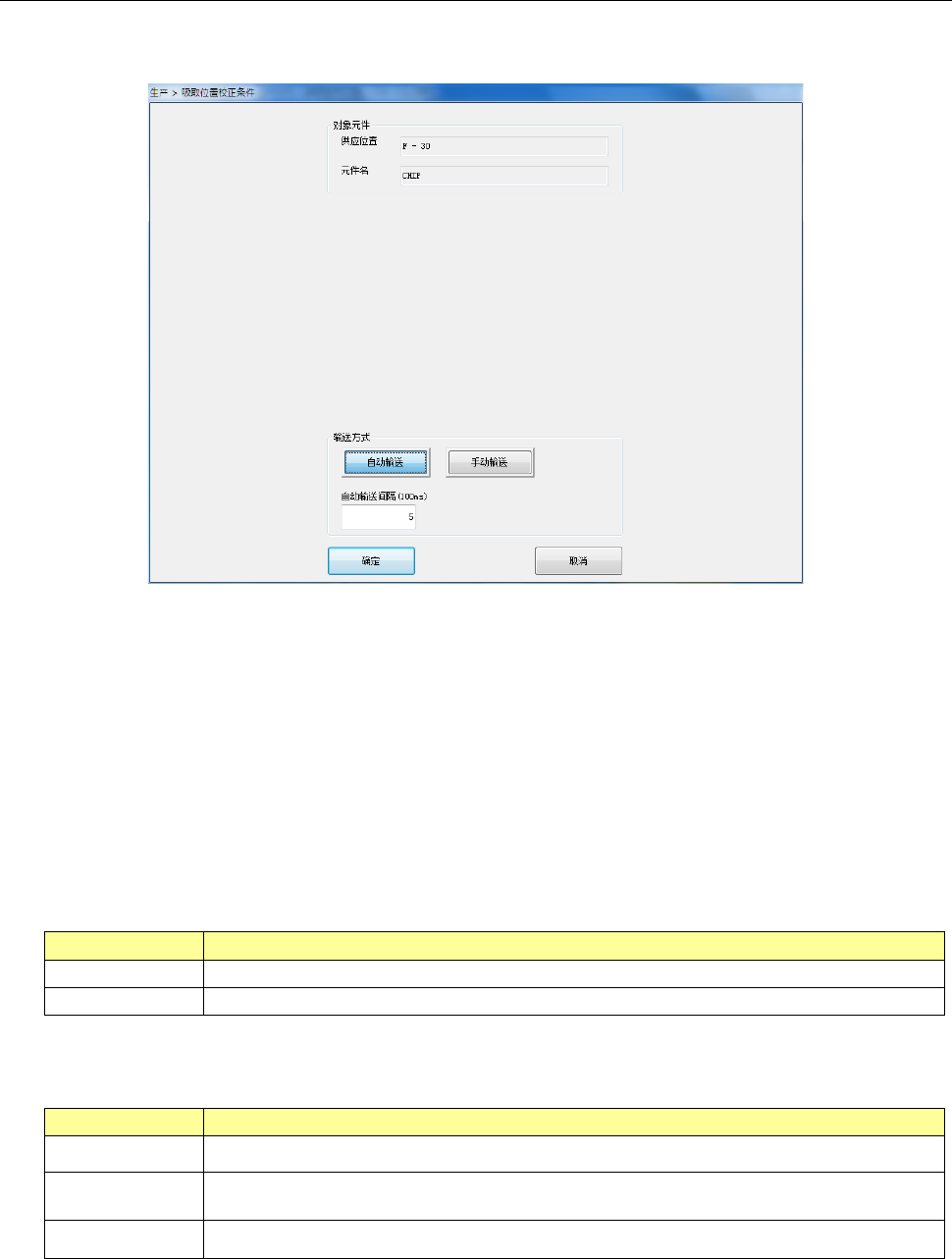

(2) 显示吸取位置校正条件
1) 对象元件
显示进行吸取位置校正的吸取位置。
项目
内容
供应位置
显示进行吸取位置校正的吸取位置。
元件名
显示进行吸取位置校正的元件名。
2) 输送方法
显示吸取位置校正时的吸取位置。
项目
内容
自动输送 进行吸取位置校正后，在该位置只停留一定时间，然后自动向下一位置移动。
自动输送间隔 选择自动输送时，指定暂停的时间。
手动输送 进行吸取位置修正后暂停。由操作员输入，移动到下一个点。
3) [确定]按钮、[取消]按钮
按下[确认]按钮，则执行吸取跟踪，执行吸取位置的校正。在下一项记述详细内容。
按下[取消]按钮，则结束吸取位置校正。
