第 1 部 基本篇 第 1 章 装置概要 1- 56 1-8- 3 操作方法 1-8-3- 1 选择命令 选择操作区域的 菜单 ( 蓝点线框 内 ) ，可选择命令 。 上图为在主画面 中选择 [ 文件 ] ，显示子 菜单 的示例 。 从子菜单内选择 任意命令按钮， 即 可执行命令 。 上述 主要命令的执 行方法：按 信息区域里的 菜单快捷按 钮，即可执行 命令 。 如果应用程序在 执行过程中， 必需先退出 执行中 的应用程序，才 能执行…
第 1 部 基本篇 第 1 章 装置概要
1-55
1-8-2-2 操作面板
通过机器主机的操作面板，可控制机器的运行。
前部面板 后部面板
开关功能概要
No. 开关 名称 功能概要
①
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
②
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
③
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
④
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需要紧急停止时，
使用此开关。
⑤
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙竖向）、维护模式（钥匙横向）。
⑥
Feeder Bank
Switch
Feeder Bank Switch 供料器台架的升降开关（统一更换台车使用时）
⑦
Caution Lamp
在共面性（选购项）激光照射中会点亮。 （有例外情况，贴片
机主体立起时虽然点亮，但此时不发射激光。）
① ② ③ ④
①
②
③
④
⑥
⑤
⑦
⑥
第 1 部 基本篇 第 1 章 装置概要
1-56
1-8-3 操作方法
1-8-3-1 选择命令
选择操作区域的菜单 (蓝点线框内)，可选择命令。
上图为在主画面中选择[文件]，显示子菜单的示例。
从子菜单内选择任意命令按钮，即可执行命令。
上述主要命令的执行方法：按信息区域里的菜单快捷按钮，即可执行命令。
如果应用程序在执行过程中，必需先退出执行中的应用程序，才能执行选择的命令。
第 1 部 基本篇 第 1 章 装置概要
1-57
1-8-3-2 对话框与控制选项
选择命令后，执行时，若有必要的附加信息, 则会显示出对话框。
对话框中有若干个控制方法, 进行该操作时，还可输入附加信息。
・以下对各种控制方法进行说明。
(1) 按键式按钮（Push Button）
按下按键式按钮后，可即刻执行与按钮内容相关的动作。

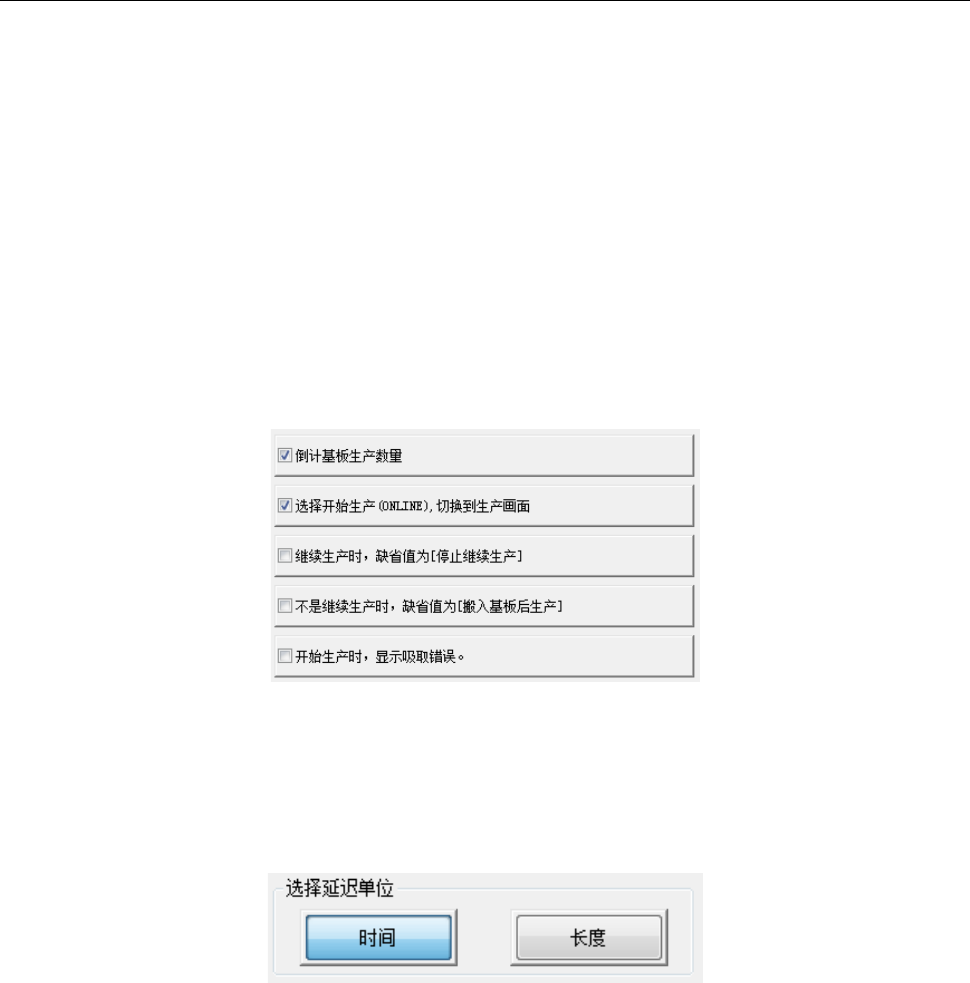

(2) 复选框（Check Box）
从各种选项中进行选择，用勾选确定“选中（ON）”、“不选中(OFF)”。必要时可同时勾选多
项。
□ 内为 的项目为有效状态(ON状态)。
选择对象的复选框，可切换选择。
(3) 单选按钮（Radio Button）
从多个项目中选择其中一项时，使用单选按钮。
按钮上带有颜色的，为当前选择的项目。
单选按钮不会出现多个按钮同时选中的状态（按下的状态）。
