第 2 部 功能详解篇 第 9 章 手动控制
9-41
(4) 控制项目
用单选按钮选择控制项目，用控制按钮进行控制。
各项照明控制，按[ON]，[OFF]，[ON/OFF]按钮进行控制。
1) 透射照明控制
控制透射照明的 ON/OFF。
2) 侧面照明控制
控制侧面照明的 ON/OFF。
3) 下方照明控制
控制下方照明的 ON/OFF。
4) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
5) 全照明控制
控制透射照明、侧面照明、下方照明、及同轴照射照明的 ON/OFF。
各项照明控制必须设定的项目
a) 光量调整
移动滑动条，设定光量。
b) 透射照明
用复选框设定对象。
c) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
d) 下方照明控制
用复选框设定对象。
6) 极性控制
控制极性的正／反。
按[正]、[反]、[正/反]按钮进行控制。
7) 照明装置位置
使照明装置向左侧或右侧移动。按下[Right]、[LEFT]、[Right/LEFT]按钮进行控制。
如在 MS 参数中未设置
2 个 VCS，则不能选择照明装置位置。
8) 照明上下位置
使照明装置向上下位置移动。按下[上]、[下]、[上/下]按钮进行控制。
9-6-10 简易控制
按[简易控制]按钮，即可从操作区域移动各轴。
请参见「第 8 章 机器设置」的「8-4 简易控制」项。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-1
第
10
章
设备运行信息
10-1 概要
显示机器的运行时间(基板生产时间的累计等)，吸嘴拆装次数等设备固有的运行信息。
10-2 启动与退出
10-2-1 启动
从主画面的操作菜单选择[准备・调整]－[设备运行信息]进行启动。
从本地菜单选择[机器]，启动任意的运行信息画面。
10-2-2 退出
按下画面右上的关闭按钮[×]，或按信息区域的退出按钮，即可退出装置运行信息。
10-3 机器
10-3-1 机器运行信息
(1) 时间

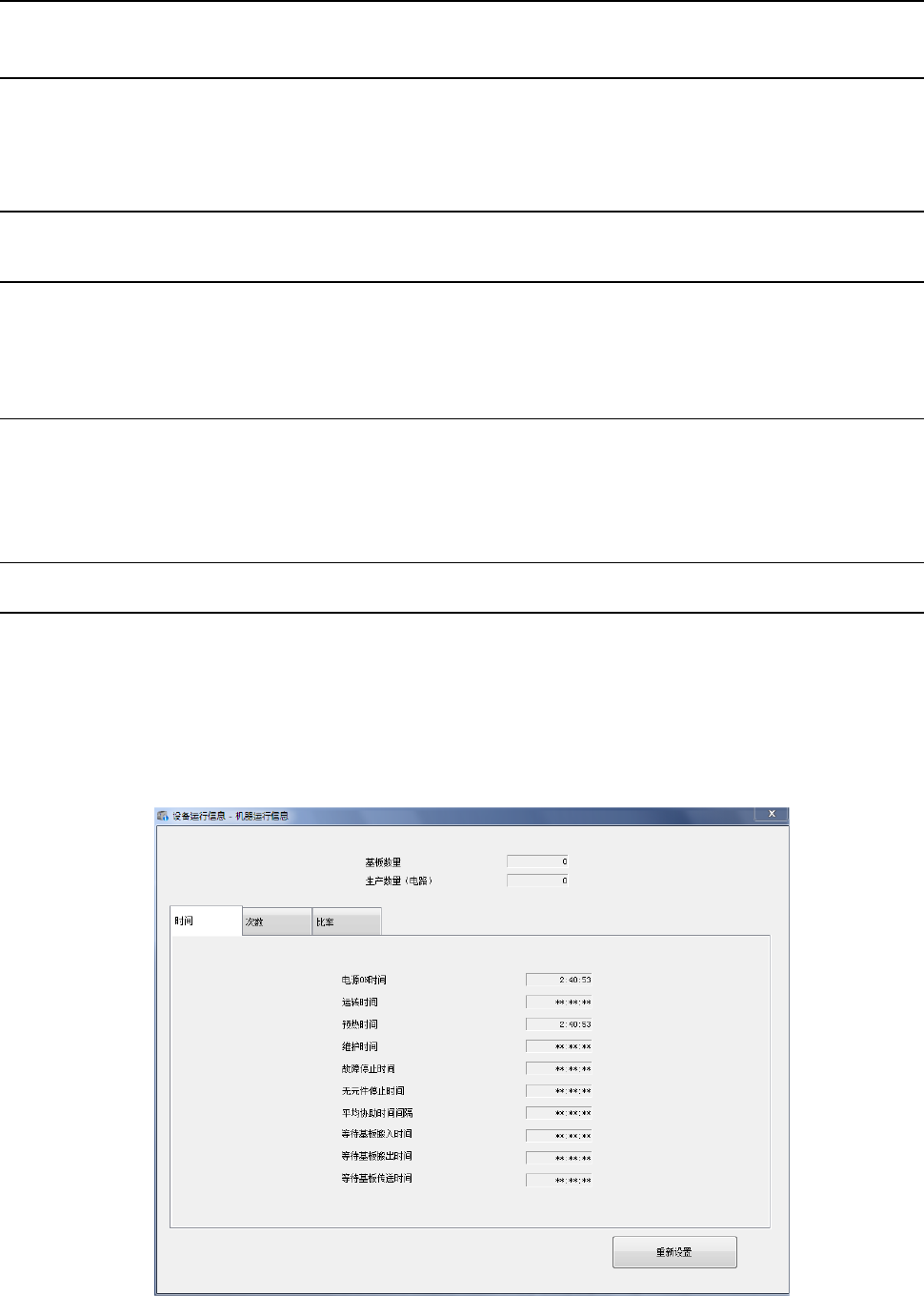

从主菜单选择［机器］－[机器运行信息], 或在机器运行信息画面里选择[时间]选项卡，即会出现
机器运行信息(时间)画面，显示下表的项目。
按下[重新设置]按钮为清除运行信息。详细内容在小项目中作介绍。
※与以往的机型不同，没有附带计算接通电源时间的外部机器（计时器(Hour Meter)）。因此，即
使按下[重置(Reset)]按钮也不会清除电源 ON 时间。由于运转准备时间，是以电源 ON 时间为基准计
算的，因此与其他运转时间不同，即使被[重置]也会显示时间。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-2
No.
项目
内容
1 基板数量
从开始收集数据到生产结束时的基板生产完成总数。
不取决于生产程序。
2 生产数量(电路)
从开始收集数据起的生产电路数总和。
该数量在完成 1 张基板的
生产后即被更新，不包含检测出坏板标
记的电路数量(在生产中断时则不被计入)
3 电源 ON 时间 从接通电源、或从收集数据起的时间总和
4 运转时间
从开始数据收集起，实际进行基板生产的时间总和
实际进行吸取贴片的时间。(包括废弃元件的操作)
5 预热时间（运转准备时间）
未执行生产运转的时间累计。
编辑数据等时间计算在内。
6 维护时间 因用户的要求暂时停机的时间累计。
7 故障停止时间 因发生错误而暂时停机的时间累计。
8 无元件停止时间 因元件用尽而停机的时间累计。
9 平均协助时间暂停
暂停的平均间隔时间。
[运转时间]／[[元件用完停止次数]＋[故障停止次数]＋１]
10
等待基板搬入时间
从基板可搬入状态到下一个基板被搬入的时间累计
11 等待基板搬出时间 从基板可搬出状态到开始搬出的时间累计
12
等待基板传送时间
已夹紧的基板释放到结束/到搬出结束为止的时间累计。
13 基板等待时间 等待基板传送（搬入／搬出）动作的时间的累计。
