第 2 部 功能详解篇 第 8 章 机器设置
8-11
8-3-1-4 MTC/MTS

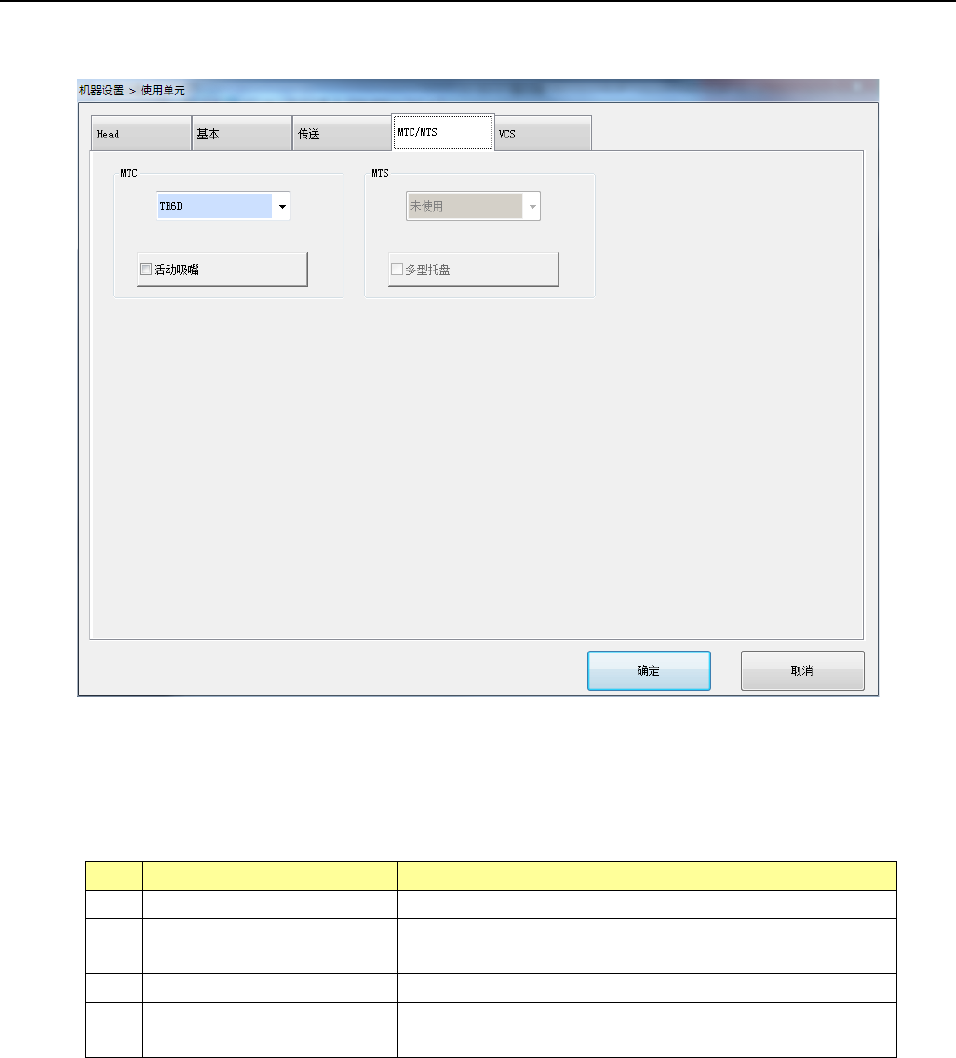

选择MTC/MTS，会显示以下画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
设置 MTS 功能的使用。
No.
项目
设置内容
1
MTC
设置单元使用
/
不使用及类型。
2 活动吸嘴
使用
MTC
时，可设置此项。
设置使用
/
不使用活动吸嘴。
3
MTS
设置单元使用
/
不使用及类型。
4
多型托盘
使用
MTS
时，可设置此项。
设置多型托盘的使用
/
不使用。
(2) 设置方法
1) 用组合框选择机型名。
2) 用复选按钮指定多型托盘的使用/不使用。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 8 章 机器设置
8-12
8-3-1-5 VCS

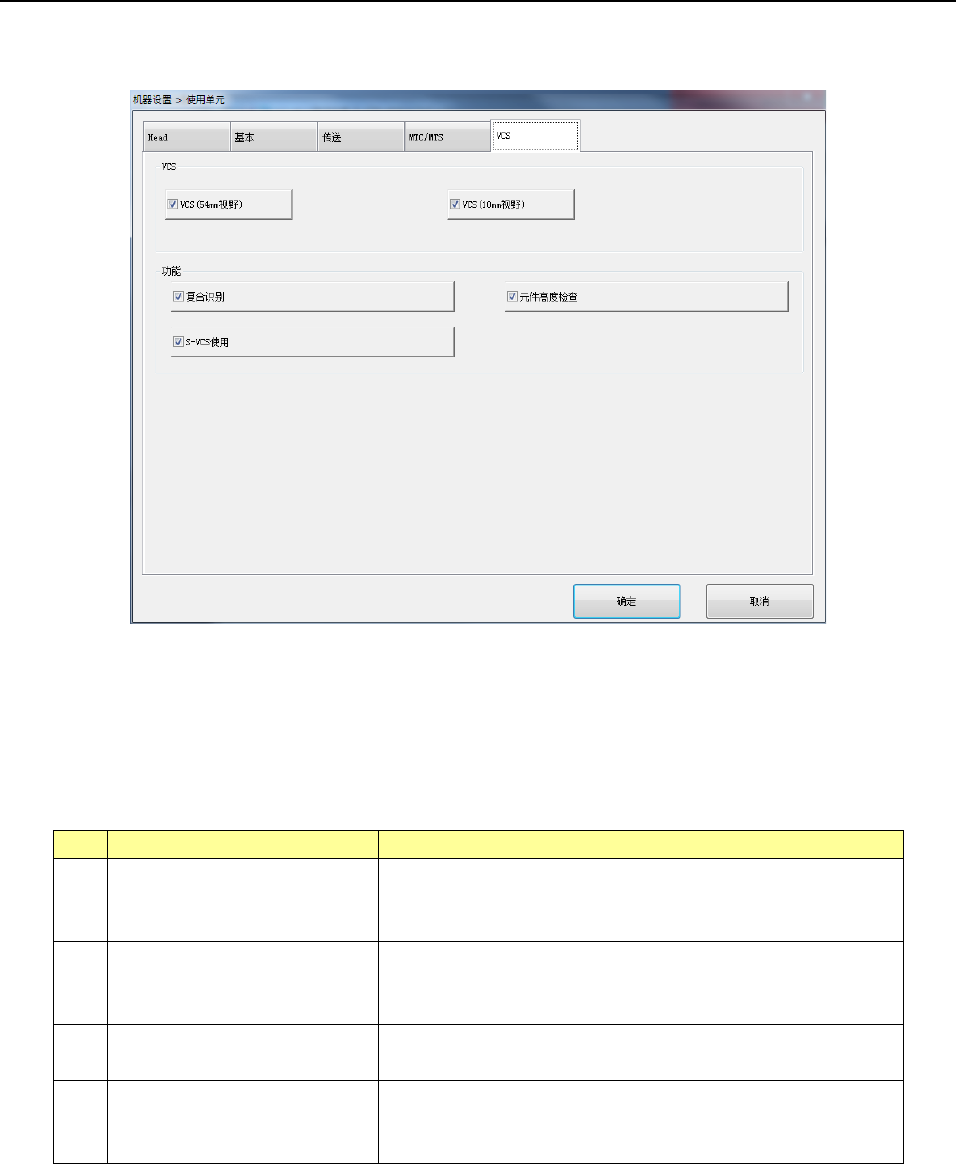

选择VCS，会显示以下的画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
进行 VCS 的使用设置。
No.
项目
设置内容
1 使用单元(VCS)
如果
VCS
单元发生了故障，在本项目中将其指定为不
使用单元，即可不更改生产程序数据而执行吸取贴片。
设置为未使用时，
VCS
识别元件的贴片将被跳过。
2
复合识别
设定是否使用复合识别。本项目中设定为不使用时，即
使在生产程序数据中设定为使用复合识别，生产中也将
识别为
STOP
动作。
3 元件高度检查
设定复合识别时有无元件高度检查。在本项目设定为不
使用时，即使在复合识别时也不实施元件高度检查。
4
使用 S-VCS
设定是否使用
S-VCS
。在本项目设定为不使用时，即使
在生产程序数据中设定为使用 S-VCS ，在生产中也将
识别为
STOP
进行动作。
(2) 设置方法
1) 勾选按钮，指定要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 8 章 机器设置
8-13
8-3-2 吸嘴
8-3-2-1 已注册的吸嘴号一览

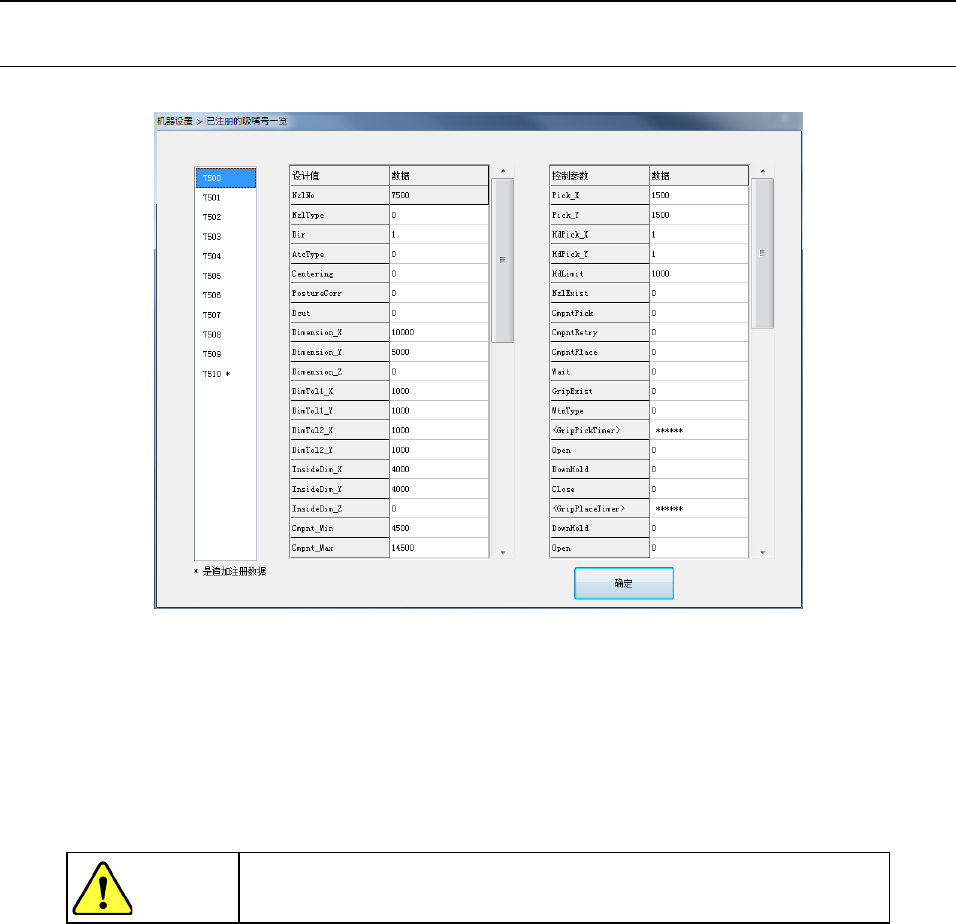

选择 [注册吸嘴一览]，会显示如下画面。
左侧的列表框显示目前已注册的吸嘴信息的吸嘴号码一览。
特别定制的未注册吸嘴，只显示标准吸嘴（7500～7509）。
・ 右侧的吸嘴信息显示与左侧吸嘴号码一览的吸嘴号码相对应的数据信息。
改变选择的吸嘴号码，右侧即可显示与之对应的吸嘴信息。
・ 左半部分显示“设计值信息”，右半部显示“控制参数”，与各自读入的吸嘴文件的文件格式
（NZL*.INI）注册名称完全对应。
■吸嘴信息编辑功能
Step 1．
点击设计值（信息）或控制参数窗口的行，相应行的设计值（信息）或控制参数的数据
即变为编辑状态。但吸嘴号（NzlNo）及非编辑字段（不显示数据的数据）不能编辑。
Step 2．
编辑后按下[ENTER]（回车）键，画面上的数据即被更新。回车时如果参数错误则重新
显示编辑前的数据。编辑时点击吸嘴信息窗口，或点击垂直滚动条进行滚动时编辑处理
会被取消。
Step 3．
进行编辑后，画面中会显示[取消]按钮。按下[取消]按钮则所有编辑内容会被作废。
按下 [确定] 按钮，如果输入范围有错时，也同样会作废。
■ 保存吸嘴数据
编辑吸嘴信息，如果按 [确定] 结束，当机器设置结束时，尽管不显示数据保存确认画面，但编
辑数据会被自动保存。
注意
请绝对不要改变此部分的内容。如果改变，有可能导致贴片不良等问
题。需要进行设置时，请向本公司技术人员洽商。
