RS-1R使用说明书.pdf - 第112页

第 1 部基本篇第 1 章装置概要 1- 93 1- 10 C 盘的更新操作本机为保护操作系统，采用 EW F （ Enh anced Writ e Filter ），对 W indows 使用的 C 盘进行了 Rom 化。重启时在 C 盘中写入的内容将被删除，因此，要更新操作系统的信息时，必须进行下列更新 C 盘的操作。添加打印机需要的驱动程序、或进行网络设置后，请务必进行 C 盘的更新操作。…

第 1 部基本篇第 1 章装置概要

1-92

1-9-10 硬件安全拆卸

硬件安全拆卸，是指安全拆除连接 USB 上的装置的功能。

拆下 USB 存储器有时会发生错误。这时如果不进行文件读写，也是可以拔除的。如果 USB 存储器带

有访问灯，请通过访问灯确认 USB 存储器未处于访问中，再拆除。

(1) 在[开始]菜单中选择[硬件安全拆卸]后，显示如下[安全删除硬件]对话框。

(2) 请按下[停止]。即可自动地安全拆卸装置。

在接通电源状态下要拆卸USB装置时，请务必在安全删除硬件的对话框中停止其功能后再

拆卸下来。

（在生产中，请不要插入USB装置）

插入 USB 装置后，有时会显示「检查出新硬件」对话框。

有的 USB 装置要求重新起动，若要重新起动，请重新进行更新 C 盘的操作。

（参见 1-10 ）

注意

第 1 部基本篇第 1 章装置概要

1-93

1-10 C 盘的更新操作

本机为保护操作系统，采用 EWF（Enhanced Write Filter），对 Windows 使用的 C 盘进行了 Rom 化。

重启时在 C 盘中写入的内容将被删除，因此，要更新操作系统的信息时，必须进行下列更新 C 盘的

操作。

添加打印机需要的驱动程序、或进行网络设置后，请务必进行 C 盘的更新操作。

在未执行更新状态下切断电源时，所设置的信息将被删除。

(1) 启动命令提示符

（命令提示符从资源管理器执行“C:\Windows\System32\cmd.exe”，进行启动。）

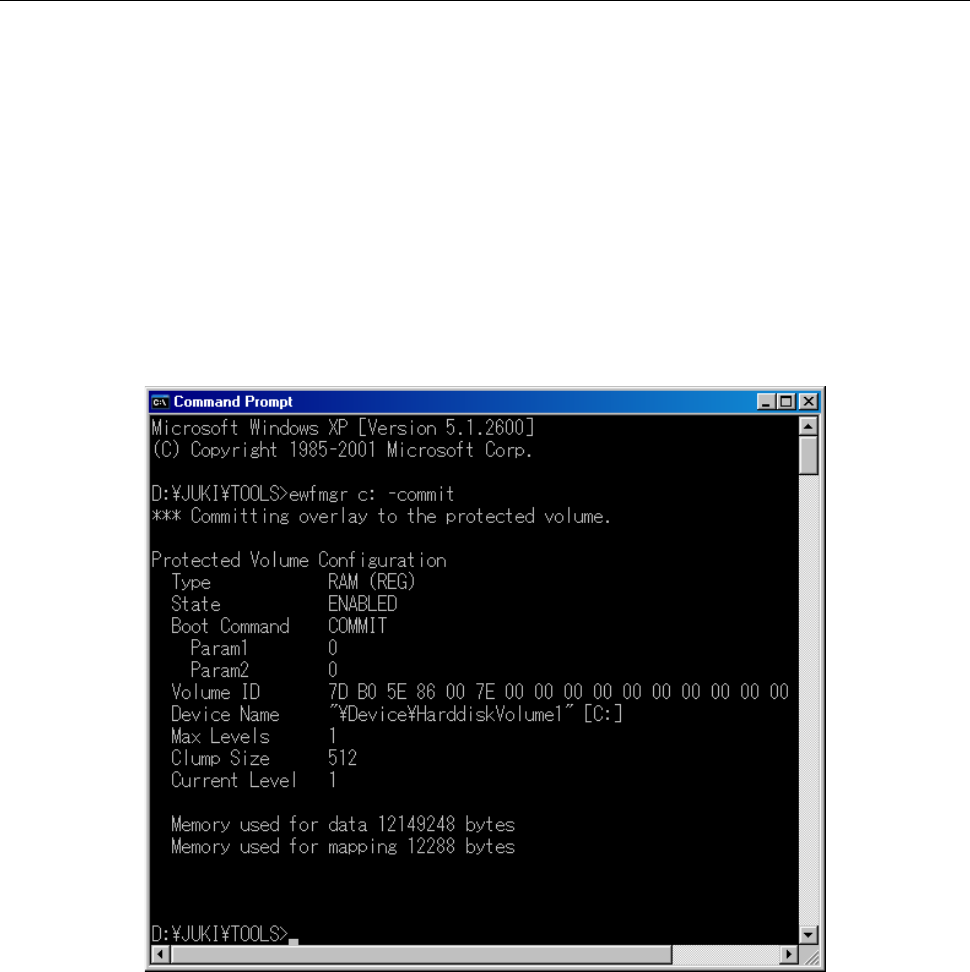

(2) 在控制台窗口（Console Window）（ DOS 画面）上，输入“ewfmgr C: -commit”。

会显示如下画面。

(3) 请关闭 Windows，重启设备。

关闭时，仿真保存在主存里的信息即被写入C盘。

第 1 部基本篇第 2 章生产

2-1

第2章生产

2-1 流程图

本章对 No2～No5、No9～No12 加以说明。

No.

流程图

备注

确认

ATC 周围的状况，进行日常检查。

确认主气压（

0.5MPa

）

返回原点前，确认装置内部是否有异物

等。

节假日结束后以及在寒冷地区，必须预

热(10 分钟左右)。

在日常检查或安装基板、清扫吸嘴、

机器的初始设定状况有变动时，请重

新设定「机器设置」。

(参见「第 8 章机器设置」)

参见「第

章

数据库」

若发生贴片位置偏移、定心不良等，

贴片不正常时，可在「编辑程序」中

进行修正。但部分元件数据可在「生

产」中进行修正。

定期实施

(参见「第 3 章维护」)

接通电源

检查设备

返回原点

预热

变更

机器设置状况

在「机器设置」中设

置变更部分

制作元件数据库

在「数据库」中制作

元件数据

确认贴片

有问题时

生产

退出生产

关闭电源

无异常

必要时

不必时

修正

制作、编辑生产程序

日常检查

设置基板
