第 2 部 功能详解篇 第 12 章 选项组件
12-30
动作
(1) 示教
请将IC回收带安装在台架上，示教机器设置的IC回收带的位置坐标。
注意
为了防止人身伤害，在操作 HOD 时，请勿将手伸入装置内部，也不要将
脸或头靠近装置。
(2) 基本动作
主机Head将IC放置在皮带上，元件探测传感器检测出元件，0.5秒后皮带将按照设定的传送量移
动。
当回收带上堆满IC，装置停止动作时，请将IC从皮带上回收后
按下复位开关，重新启动。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已完全停止后，再打
开安全护罩进行回收。
· 在供料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人
员确认一边进行作业。
·
用旋转开关 No.设置的 IC 回收数及皮带的传送量
SW
、
No
设置
1
2
3
4
5
6
7
８
9
IC 的尺寸(mm)
小于
10
15
20
25
30
35
40
45
50
大于
－
10
15
20
25
30
35
40
45
皮带传送量
(mm)
15
20
25
30
35
40
45
50
55
最大
IC
个数
31
23
19
16
13
12
10
9
9

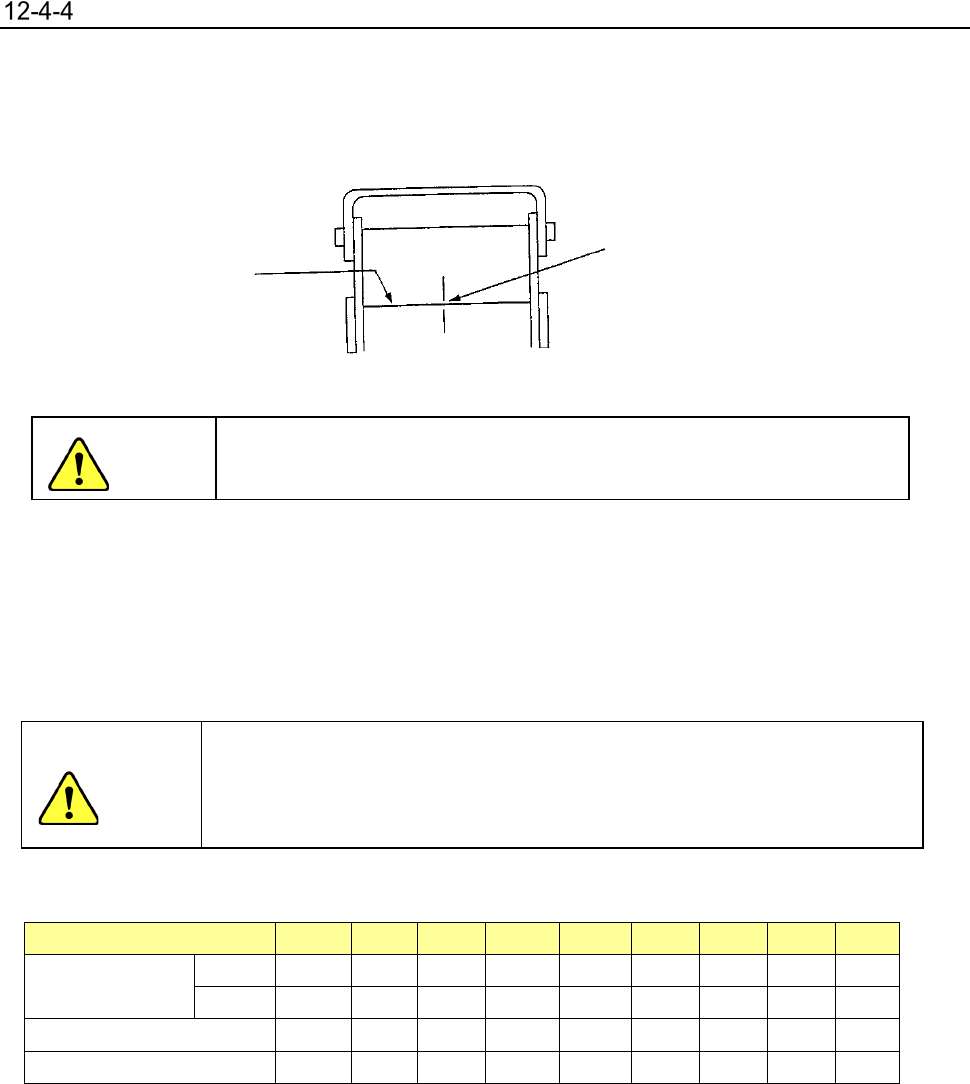

示教位置
光轴
在元件探测传感器光轴
上,示教皮带的中央。
第 2 部 功能详解篇 第 12 章 选项组件
12-31
12-5 电动式供料器用统一更换台车
供料器类可以统一安装在主体或从主体上统一卸下，因为能在生产中准备下一个生产的供料器，所以
缩短了准备时间。同时，也使传送准备作业变得更容易。
根据台架的种类，分为 RF 台架和 EF/RF 台架的统一更换台车。

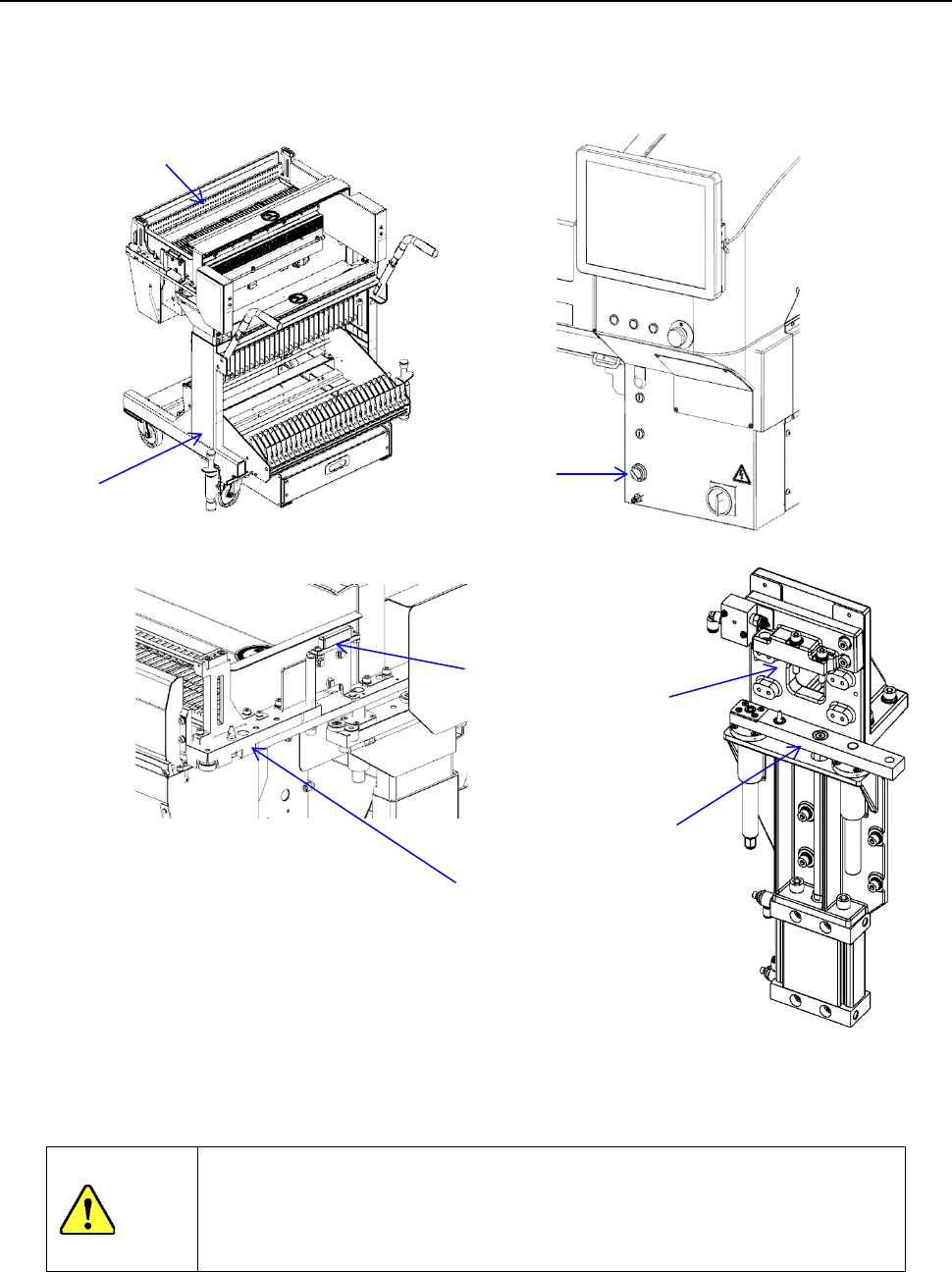

①电动式供料器用统一更换台车主体
②电动台架
③台架开关
④台架升降机
⑤台架支撑台
⑥台架连接器
注意
请确认「电动台架②（上面）」、「台架升降机④」、「台架支撑台⑤」、
「台架连接器⑥」等与机械主体相接触的部分没有元件或其他物品。否则台
架上升时会发生碰触，造成放置的物品损坏，还会造成机械及连接部受损，
并且还可能因短路造成火灾。
④
⑤
⑥
②（上面）
②
①
③
第 2 部 功能详解篇 第 12 章 选项组件
12-32
(1) 安装步骤
1) 在「电动台架②」上安装各供料器。
2) 请确认「供料器台架开关③」处于 OFF 状态。
3) 将「电动式供料器用统一更换台车主体①」插入贴片机主体到底的位置。
4) 将「供料器台架开关③」置于 ON，「电动台架②」上升，安装在贴片机主体上。
※有关安装在各供料器电动台架上的步骤等，请参照「12-1 供料器类」。
＜注意＞
在统一更换台车的前后任一侧处于下降状态时动作，XY 轴的动作与打开盖罩时同样为低速移动。
(2) 取下步骤
1) 将「供料器台架开关③」置于 OFF，则「电动台架②」下降。
2) 在「电动台架②」完全下降后，拔出「电动式供料器用统一更换台车主体①」。
注意
・为了避免造成人身及装置损伤，应在主体完全停止之后安装统一更换台车
。
・操作台架开关时，应认真目视确认台架开关，应注意不要与其他开关类，
特别是电源主开关发生混淆造成操作错误。此外，在操作台架开关时，不要
将手伸进装置内部，也不要将脸或头靠近装置。
・通过电动式供料器用统一更换台车将供料器台架安装到机械主体时，在各
供料器吸取位置的示教过程中及基本生产动作中，不要手触统一更换台车，
也不要在上面放置重物。
