第 1 部 基本篇 第 1 章 装置概要 1- 77 1-9- 5 文本文件输出 将生产管理信息 、装置 运行信息、 机器设置的状 态 、或 操作选项的 内容等输出到 文本文件里 。 (1) 文本 文件 输出步骤 ① 从主 菜单选择 「文件」 / 「文本文件输出 」。 ② 显示文本文件输 出对话框，请勾 选要输出到文 本文件的项目。 按 [ 浏览 ] 按钮，显示选择文件 夹的对 话框 。 请选择要浏览的 文件夹。选择文 件夹的路径即 被…
第 1 部 基本篇 第 1 章 装置概要
1-76
若指定已有的生产程序名，则会显示确认是否覆盖保存的信息。
若要用其他机种的文件格式保存生产程序时，请选择“文件种类”，指定文件名，再点击「保存」。
文件名的设置执行 Windows 规定，也可用日文、中文设置长文件名。
●
程序名称
程序名称为保存在记忆装置中的名称。因此，文件名可采用Windows允许使用的名称。
但扩展名会因机种不同而被预置自动添加。扩展名不能更改。
※ UNTITLED
UNTITLED的程序名，是启动编辑程序时自动预置的缺省名。
从菜单中选择新建时，将自动初始化为该名。
保存UNTITLED时，会显示「另存为」画面。此时请命名。
●
扩展名
为了指定文件格式，在文件名后加英文句点号的同时附加的4个英文字母或数字。
例) JUKIPRG
．S01x
↑ ↑
文件名 句点号
扩展名
扩展名会自动形成。
有关读取、保存的对应机种、文件格式，请参见「13-4 生产程序的文件格式」。
程序名称与扩展名
注意:
第 1 部 基本篇 第 1 章 装置概要
1-77
1-9-5 文本文件输出
将生产管理信息、装置运行信息、机器设置的状态、或操作选项的内容等输出到文本文件里。
(1) 文本文件输出步骤
① 从主菜单选择「文件」/「文本文件输出」。

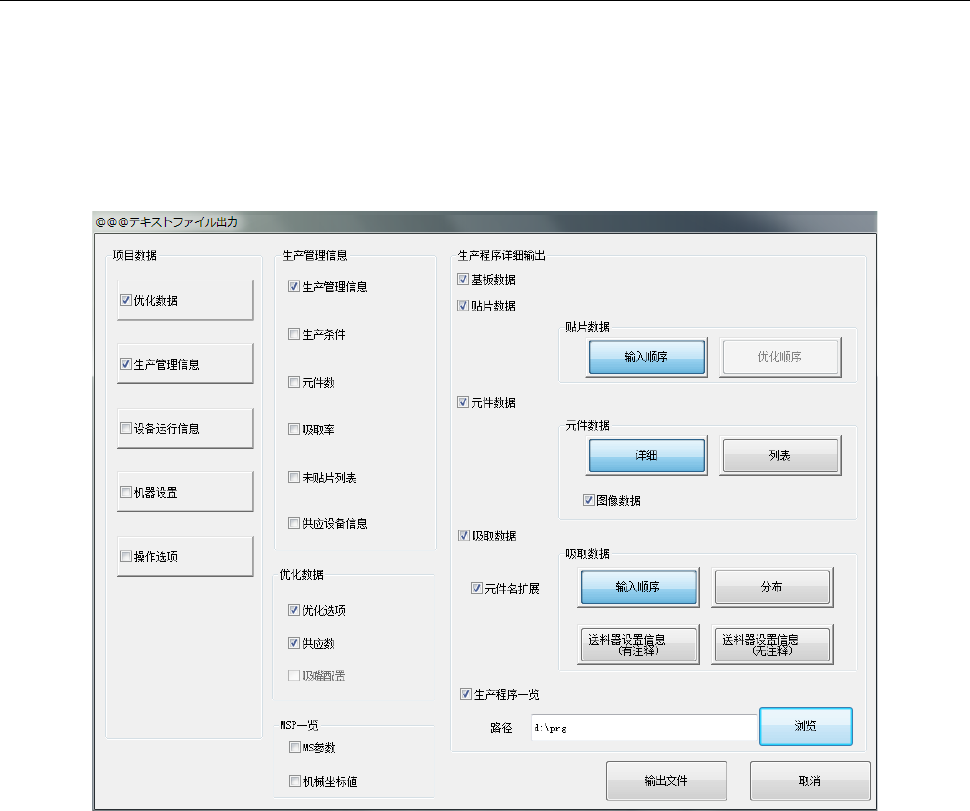

② 显示文本文件输出对话框，请勾选要输出到文本文件的项目。
按[浏览]按钮，显示选择文件夹的对话框。
请选择要浏览的文件夹。选择文件夹的路径即被设置。
第 1 部 基本篇 第 1 章 装置概要
1-78

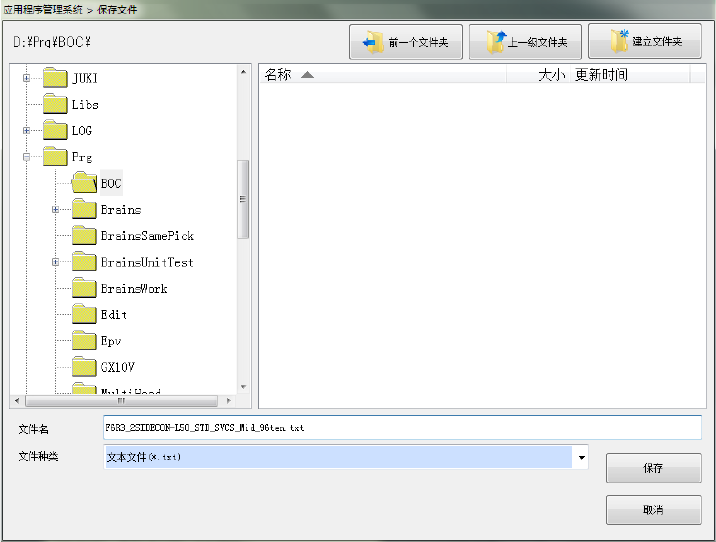

在输入路径框内设置要浏览的文件夹路径，按[输出文件]按钮，即显示保存文件用的对话框。
请指定路径及文件名，按[保存]按钮。输出文本格式的文件。按[取消]按钮则返回生产程序列表对
话框。
