第 1 部 基本篇 第 2 章 生产
2-61
2-10 确认电动式供料器
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。
2-10-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在生产菜单中点击[窗口] 菜单，选择[确认电动台架]。
(2) 内容

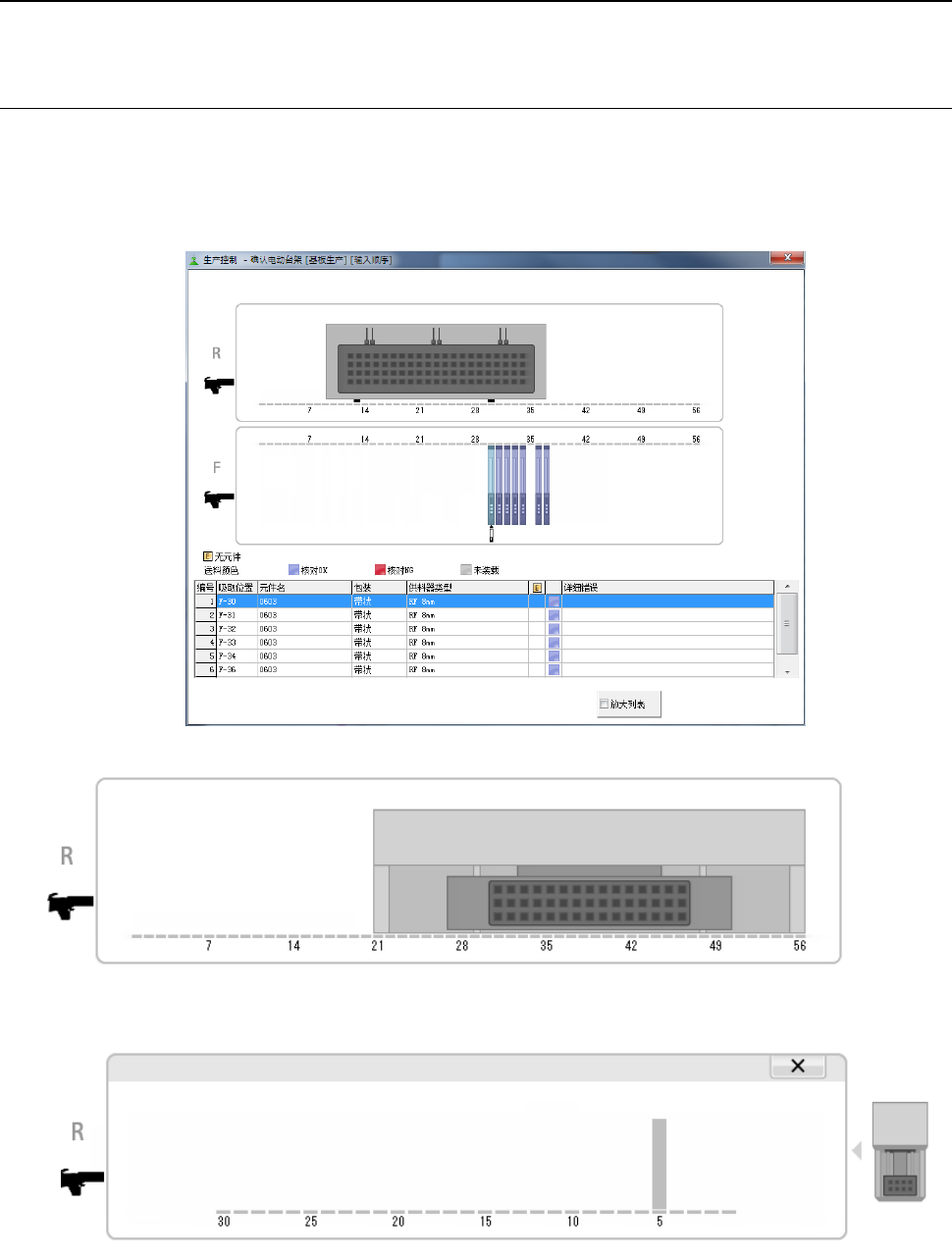

供应装置为 TR8SR 时，会显示如下 TR8SR 的图形。
触摸显示的 TR8SR 图形，即显示 TR8SR 放大画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 TR8SR 图形。
第 1 部 基本篇 第 2 章 生产
2-62
1) 图像阅读
电动式供料器确认画面的上半部分，用图像显示当前生产程序中使用的供料器的状态。
（注：指定跳过、或因生产条件在实际生产中不使用的供料器不显示。）
台架的类型表示为以下状态。
台架状态
生产程序与连接的台架相一致。
生产程序与连接的台架不一致。
※如不一致时不能开始生产。
电动供料器的错配状况用供料器的颜色表示。
供料器颜色
说明
EF
RF
蓝色
元件、供料器类型、送料间距等全部正确的电动式供料器。
红色
发生了错误的电动式供料器。
需要重新检查元件、供料器类型、送料间距等。
另外，台架与生产程序、设置、实际安装的台架不同时也以红色显
示。
灰色
生产程序中已设置而尚未安装(连接)的供料器。
浅蓝色
在列表显示中选择的供料器。
点击图案选择时，在列表中相应供料器即被选择。
当发生元件用尽状态通知时，在供料器上重叠显示图标。
图标
说明
：无元件
在发生元件用尽的供料器上重叠显示。
第 1 部 基本篇 第 2 章 生产
2-63
2) 列表
电动式供料器确认画面的下半部分，用列表显示当前生产程序中使用的供料器的状态。
（注：有跳过指定或因生产条件而不实际用于生产的供料器不作为显示对象。）
No.
项目
内容
1
编号 显示供料器的编号。
2 吸取位置
显示吸取位置。显示方式是「台架-孔编号:通道编号」。
通道编号如无显示必要则不显示。
3 元件名 显示生产程序中指定的元件名。
4 包装
显示生产程序中指定的供料器的包装方式。
5 供料器类型
显示生产程序中指定的供料器的类型。
属于电动式供料器时显示为 E xxxx，
属于电动式供料器 (RF) 时显示为 RF xxxx，
属于电动管式供料器时为 E 管式 xxxx。
6 无元件标志
：发生元件用尽时显示。
7
电动式供料器错挂
检查结果图标
显示电动式供料器的错挂检测状态。
： 电动式供料器 OK
： 电动式供料器 NG
： 电动式供料器
未安装
8
错误详细
发生电动式供料器错挂时显示。
详细请参阅以下的错误详情表。
