第 1 部 基本篇 第4 章 制作生产程序
4-238
③ 设置元件归还
设置尺寸在 1mm 以下的极小元件在测量后如何处理。
项目
概要
每次归还 元件每次都归还到原来的位置。
每次废弃 元件每次都废弃。
每次询问 每次测量结束后进行询问。
④ [连续测量]按钮
开始连续测量。
⑤ [返回]按钮
返回原来的画面。
2) 正在连续测量的画面
连续测量过程中显示如下对话框。依次更新显示执行中的处理内容。
a)全体的进展状况
以进度条显示当前的进展状况。
要强行中断测量时，按<STOP>开关，则显示以下信息。
请选择是否中断测量。
第 1 部 基本篇 第4 章 制作生产程序
4-239

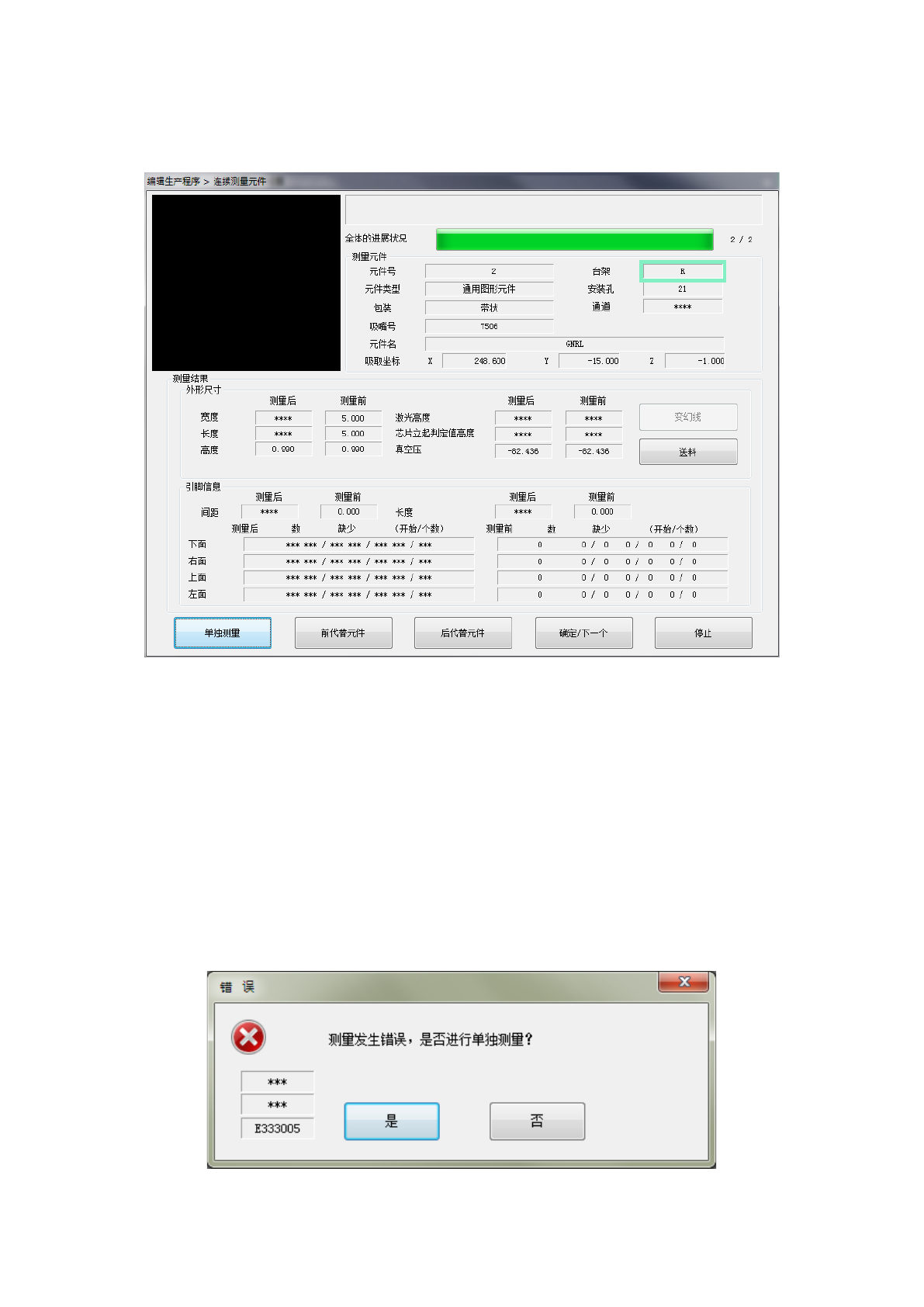

3) 连续测量结果
连续测量结束后，显示如下的结果画面。
① [确定]按钮
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
② [停止]按钮
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
③ [单独测量]按钮
对测量中的元件进行单独测量。
④ 测量错误
因某种原因在测量中发生错误时，显示如下提示信息。
选择“是”，可转入单独测量模式。
选择“否”，则转移到下一个元件的测量。
第 1 部 基本篇 第4 章 制作生产程序
4-240
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
