第 2 部 功能详解篇 第 6 章 通用图像元件
6-24
(3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚属性(上翘（鸥翼形）引脚) · 引脚属性(平面引脚)
(4) 元件要素组的编辑
在「所有引脚要素组一览表」画面中进行元件要素组的追加、删除或复制。
其操作方法与 Windows 的浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择追加、删除、复制后即可执行。
选择复制时，还需选择“粘贴”或“覆
盖粘贴”。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-25
6-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为：所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。
(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择“外形元件类”，并选择「简易输入」。
② 显示「用图形方式编辑要素组」画面。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-26

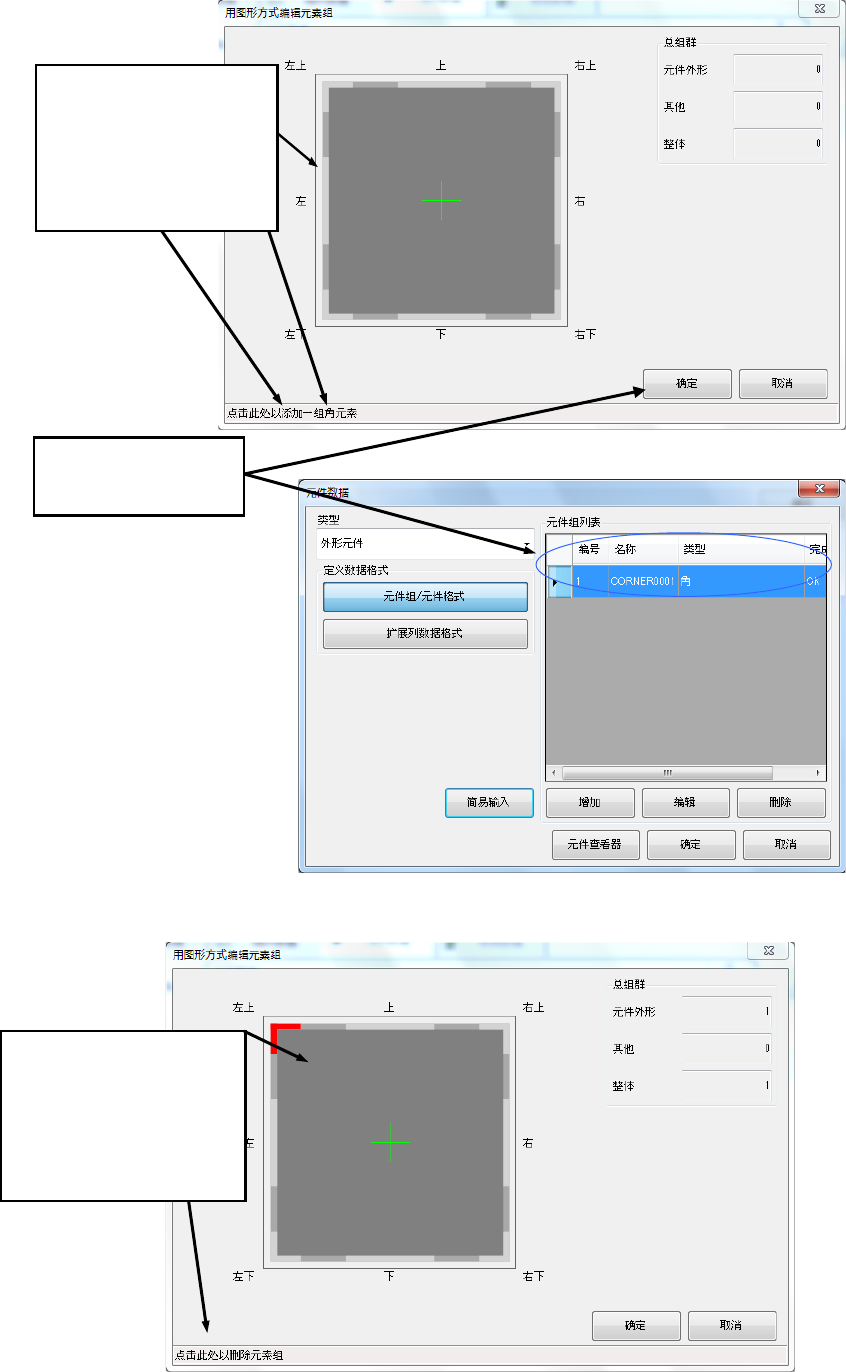

(2) 追加要素组
(3) 要素组的删除
在角或边的附近，把箭
头置于可追加元素组的
位置时，对话框的下方
会显示提示信息。
请点击该位置。
单击[确定]按钮，即
可制作要素组。
在角或边的附近，把箭
头置于可追加元素组的
位置时，对话框的下方
会显示提示信息。
请点击该位置。
