(2) 轴退避
可将 Head 移动到适合准备动作的位置。
项目
按钮
内容
轴退避
后侧操作时的位置
将贴装头装置设定为「后侧操作时的位置」时，轴向该位
置移动。
关于「后侧操作时的位置」的设定，请参阅「第 8 章 机
器设置」的「
8-3-4-3
贴装头待机位置」。
前侧操作时的位置
将贴装头装置设定为「前侧操作时的位置」时，轴向该位
置移动。
关于「前侧操作时的位置」的设定，请参阅「第 8 章 机
器设置」的「
8-3-4-3
贴装头待机位置」。
2-12-1-2 自动调整基板宽度
可进行基板传送宽度的调整。
・ 自动基板宽度调整
详细情况请参见「第 4 章 制作生产程序」的「4-5-2-6 自动调整基板宽度」。
第 1 部 基本篇 第 2 章 生产
2-94
2-12-1-3 传送控制
在传送通道状态画面显示后，执行传送动作，进行马达、支撑台等有关控制。
详情内容请参见「第 9 章 手动控制」的「9-4-1 传送控制」的各小项。
2-12-1-4 外形基准位置调整
要进行外形基准位置调整。
・ 外形基准位置调整
第 1 部 基本篇 第 2 章 生产
2-95

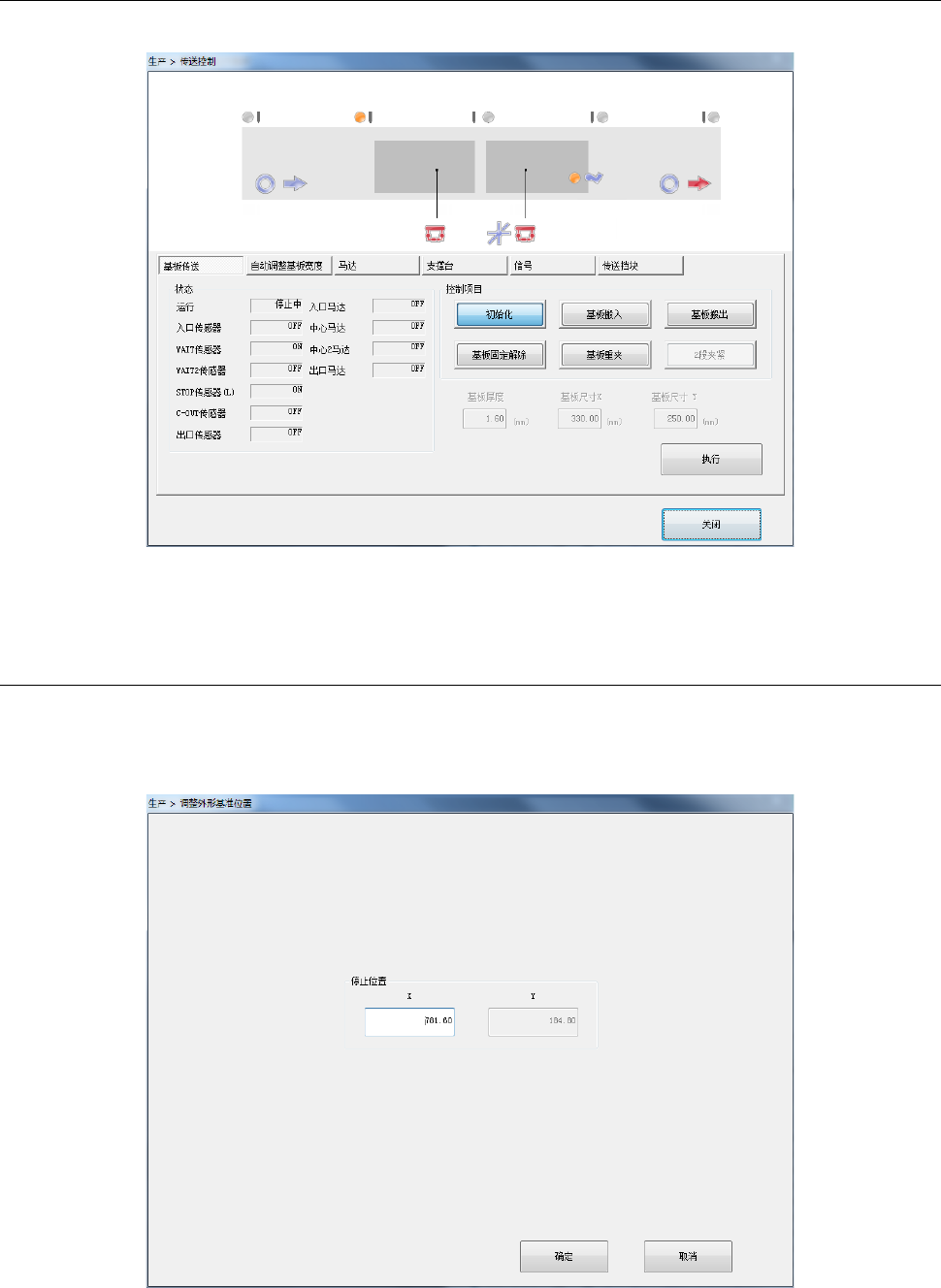

2-12-1-5 基板传送
显示各种传感器的状态，一边进行基板搬入、基板搬出、释放基板、个别控制、自动调整基板宽度，
一边进行传送相关的调整。
(1) 操作
① 传送动作
选择传送动作。可选择（基板）搬入、（基板）搬入(第 2 次)、搬出（基板）、释放基板、重
夹。(（基板）搬入(第 2 次)仅单通道传送才能选择)
起动时选择「基板搬入」。
② 搬送动作显示
根据指定的传送动作、动作站点，以图形显示传送状态的变化。
③ 搬入后的 BOC 校准设置
选择基板搬入是否立即实施 BOC 校准。
「按照操作选项」…根据操作选项的设置决定是否进行 BOC 标记识别。
「必须执行」…必须进行 BOC 标记识别。
「不执行」…不执行 BOC 标记识别。
④ 状态
显示执行传送动作中的信息。
显示传送方向、BOC 标记、固定状态的信息。
⑤ 轴退避
将轴进行退避。
⑥ 执行
按下执行按钮，执行[基板搬入]、[基板搬出]、[释放基板] 、[重夹]动作。
⑦ 关闭
退出基板传送画面。
执行传送时，按＜START＞开关(或＜执行＞)。
结束操作时，按＜关闭＞。
传送过程中因为某种理由要取消动作时，可按＜STOP＞开关停止。
