第 2 部 功能详解篇 第 12 章 选项组件 12 - 59 手动控制 可通过手动控制 的 [ Head ]- [ Head 设备控制 ] 打开 Head 设 备控制对话框 ，选择 「 控制项目 」的 [ 外 圈照明控制 ] ，用 [ON] 、 [OFF] 、 [ON/OFF] 按钮，操作各项照 明的打开 / 关闭。
第 2 部 功能详解篇 第 12 章 选项组件
12-58
操作选项
贴片时忽略焊锡识别错误在贴片坐标上贴片

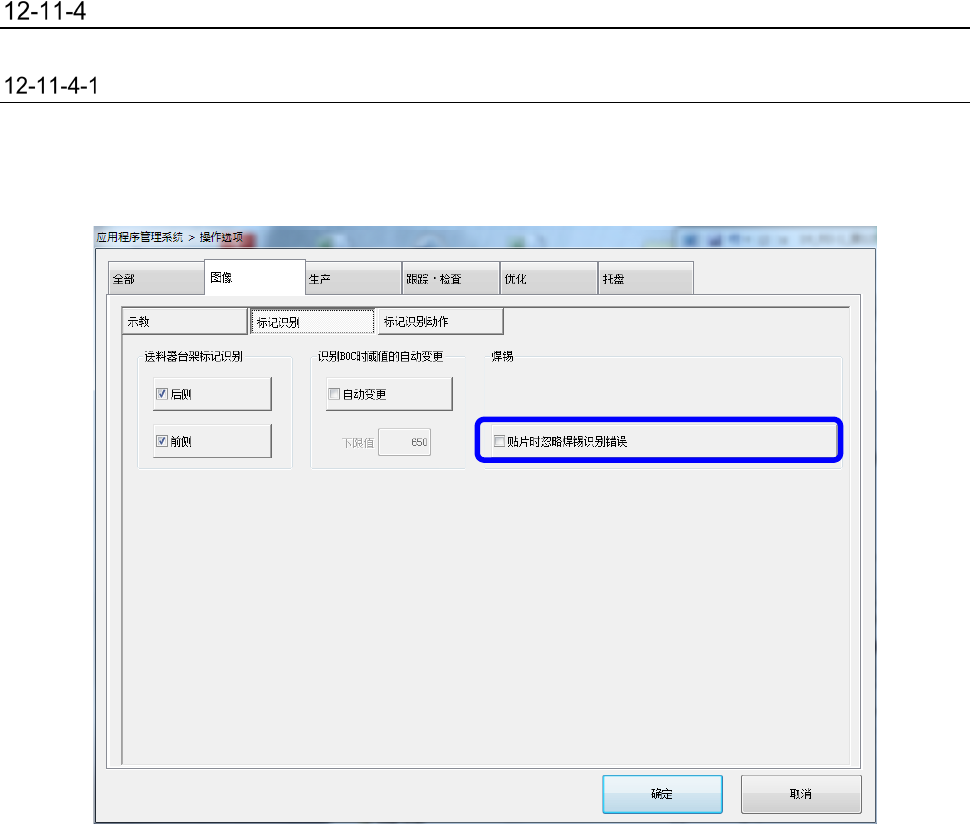

从菜单选择[机器设置]-[操作选项]打开操作选项画面，选择[图像]-[标记识别]，设置「贴片时忽略焊锡
识别错误」的有效／无效。
在[贴片时忽略焊锡识别错误]有效时，只要有 1 组焊锡标记识别发现 1 处标记识别错误，则会放弃对
与该焊锡标记相关贴片点的焊锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※ [贴片时忽略焊锡识别错误]功能只在生产中有效。
此时，编辑程序的贴片位置摄像机跟踪功能无效。
第 2 部 功能详解篇 第 12 章 选项组件
12-59
手动控制

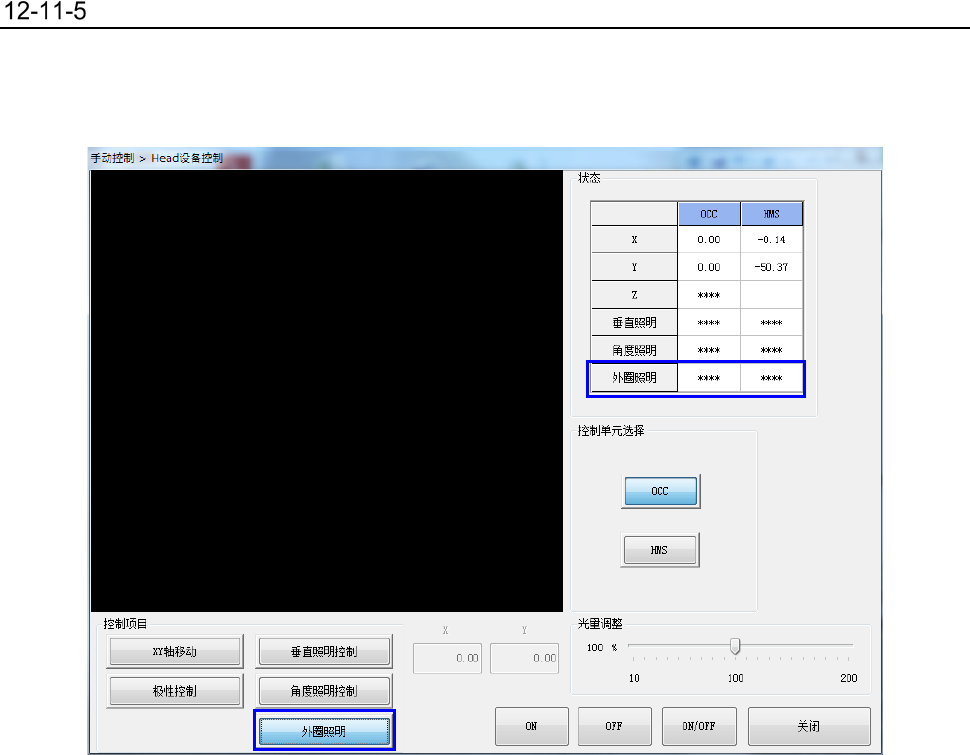

可通过手动控制的 [Head]- [Head 设备控制] 打开 Head 设备控制对话框，选择「控制项目」的 [外
圈照明控制]，用 [ON]、[OFF]、[ON/OFF] 按钮，操作各项照明的打开 / 关闭。
第 2 部 功能详解篇 第 12 章 选项组件
12-60
焊锡校正设置流程
① 从生产程序贴片坐标中选择 2 个或 3 个焊锡识别点的位
置。
* 位置，尽量选择在围绕贴片范围的外侧，避免 3 点直
线排列。
* 丝网印刷等明亮度与焊锡相近的不要邻接在一起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，改为[焊
锡]。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，得到
识别稳定的位置后注册下来。
⑥ 设置针对焊锡印刷偏移校正贴片点进行区域基准标记
校正。
退出
开始
把标记种类设置为“焊锡”
在贴片点设置标记补偿
选择识别点
OK
注册标记
NO
2 值化阈值示教
输入识别坐标
照明示教
焊锡外形示教
设置检测阈值
识别结果？
按下示教按钮
