第 2 部 功能详解篇 第 12 章 选项组件 12 -3 ( 7) 请将锁紧释放杆 搬回，确认 供料器已被固定 。 图 12 -1- 11 注意 · 将生产中必要的供料 器安装到生产 程序所指定的 位置后， 在供料器之间所 有未安装供料器 的位置上，要 安装上不使用 的供料器， 以保证没有手 或手 指伸入的间隙， 确保安全。
第 2 部 功能详解篇 第 12 章 选项组件
12-2
(3) 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以
上，请剪切料带。
插入前请确认上盖已关闭。
图 12-1-3 图 12-1-4

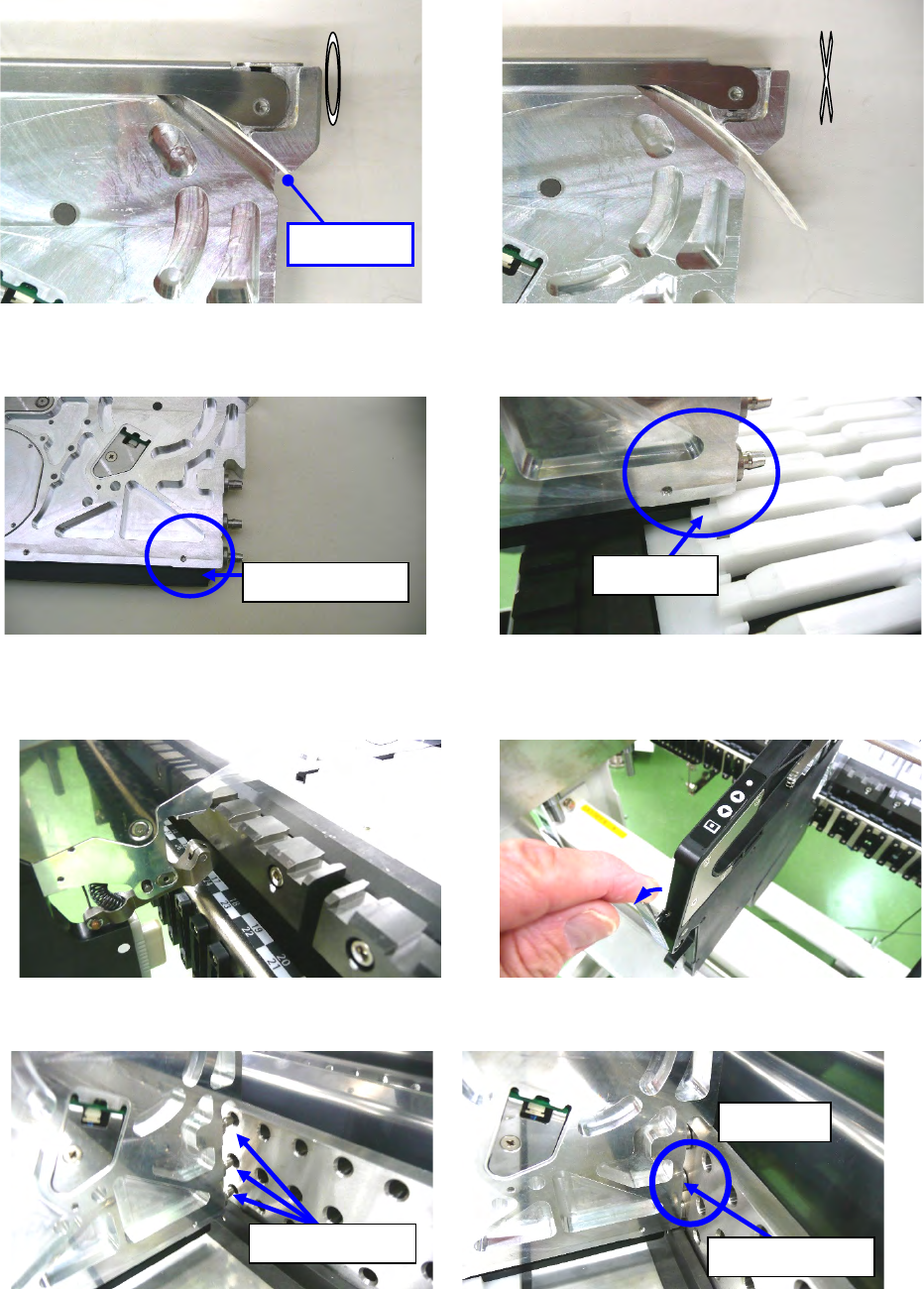

(4) 请将滑动轨道的前端，插进导向轨道的沟槽内。
图 12-1-5 图 12-1-6
(5) 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
图 12-1-7 图 12-1-8
(6) 请用力推供料器，直到导向销 F 顶住台架抵接面。
图 12-1-9 图 12-1-10
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销 F
3mm
以下
第 2 部 功能详解篇 第 12 章 选项组件
12-3
(7) 请将锁紧释放杆搬回，确认供料器已被固定。
图 12-1-11
注意
· 将生产中必要的供料器安装到生产程序所指定的位置后，在供料器之间所
有未安装供料器的位置上，要安装上不使用的供料器，以保证没有手或手
指伸入的间隙，确保安全。
第 2 部 功能详解篇 第 12 章 选项组件
12-4
准备工作步骤
安装、拆卸料带时，请从 RF 台架拔出 RF 系列电动式供料器，在电动供料器用的控带盘安装台 RF
（选项）上进行。
使用电动式供料器用带卷安装台(EF)安装料带的步骤
(1) 请插上插头进行供电。
(2) 请打开电源开关。这时，请确认灯已点亮。
(3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。
(4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上。
（向 RF 系列电动式带式供料器安装料带的方法，请参见各 RF 系列的使用说明书。）
(5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
(6) 工作底座的轨道要使用左端的轨道。

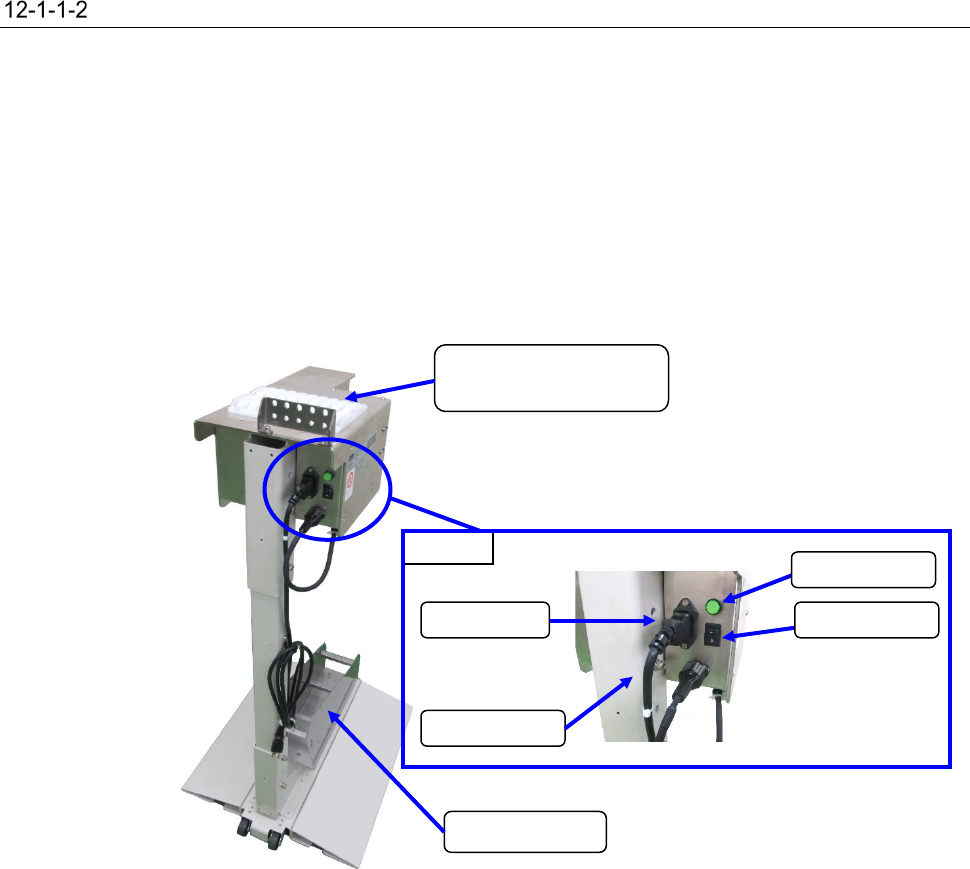

RF 工作基座
（RF 安装部）
带卷架
放大图
电源线
AC
电源入口
电源开关
电源灯
