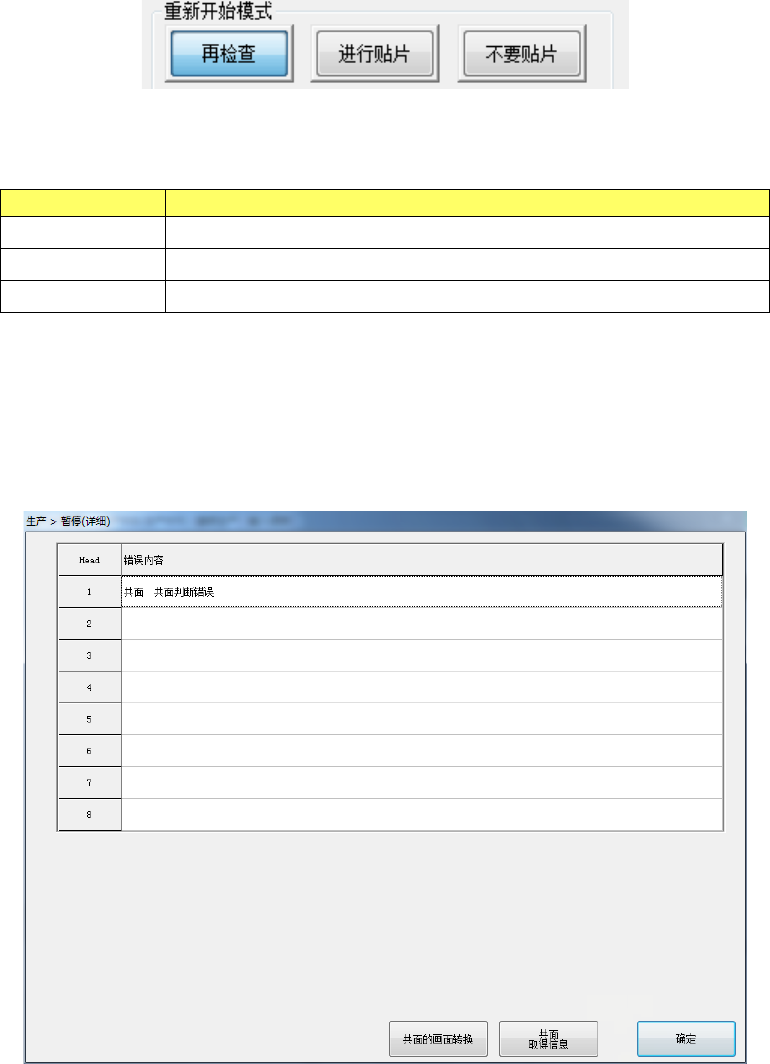

(1) 重新开始模式
从共面性错误、平行（共线性）错误的暂停重新开始方法有“再检查”及“进行贴片”、“不要贴片”。
重新开始模式
生产动作重新开始时的动作
再检查 对检查中错误的元件的进行重新检查。
进行贴片
忽略错误，对检查中错误的元件进行贴片。
不要贴片
废弃检查中错误的元件，不贴片。
(2) 详细信息
在共面性错误、平行（共线性）错误的暂停对话框中，按下[详细信息]按钮，即显示详细信息对
话框。
选择发生了共面性错误、平行（共线性）错误的 Head，按下[共面性信息取得]按钮，将操作选项
的[检查]-[输出共面性详细信息]中设定的电极信息显示在 NotePad（记事本）里。
第 2 部 功能详解篇 第 12 章 选项组件
12-105

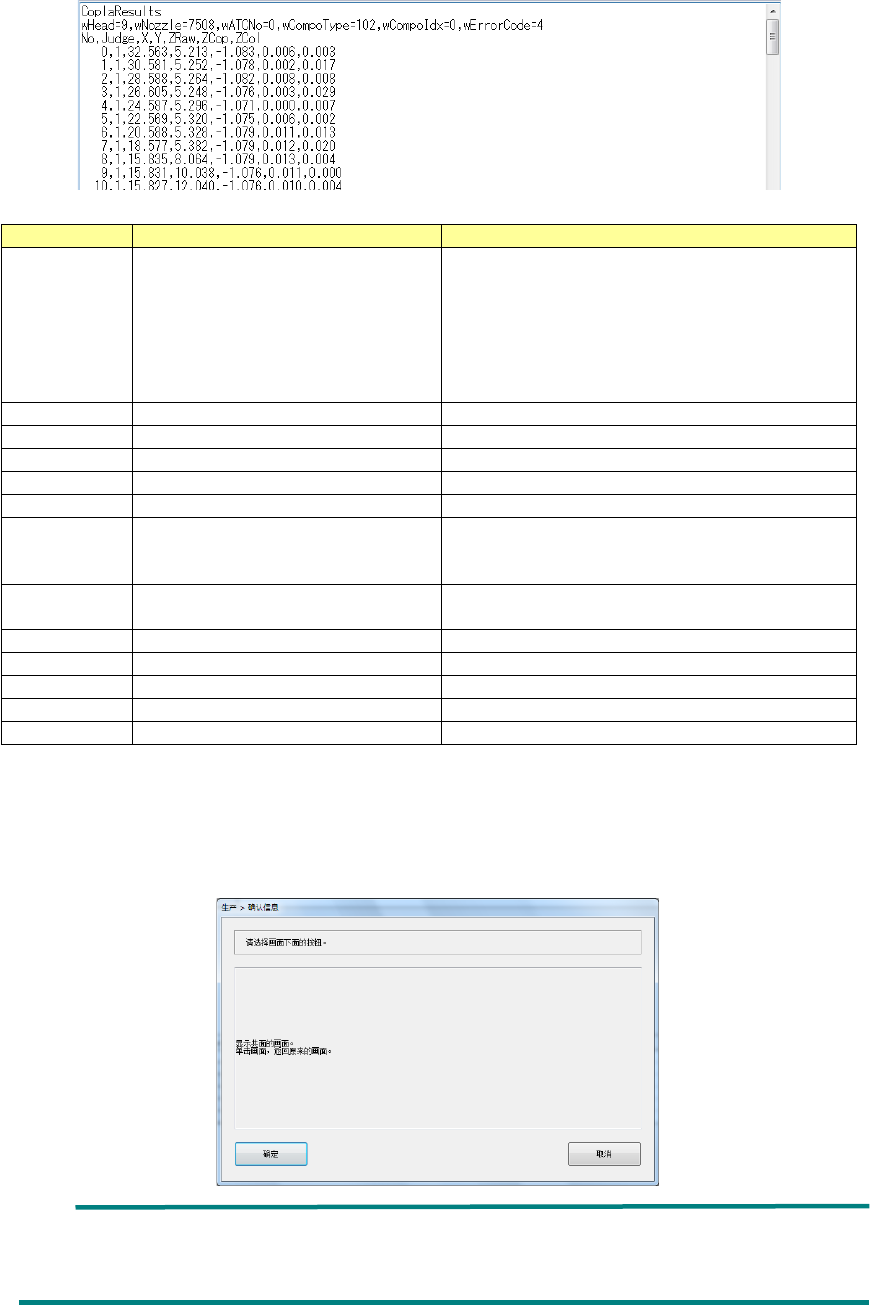

输出详细信息，将输出各电极的检查结果、共面传感器的坐标系 X 坐标、Y 坐标、距离焦点高度
的 Z 坐标、共面性计算结果、平行（共线性）计算结果。
名称
说明
备注
wHead 检查 Head
3
：
L1Head
4：L2Head
5：L3Head
6：L4Head
7：L5Head
8：L6Head
9
：
RHead
wNozzlw
吸嘴编号
wATCNo
ATC
编号
wCompoType
元件种类
wCompoIdx
元件数据的索引
wErrorCode
错误代码
No 电极编号
如果是所有电极信息时，在
TopView
上按逆时针从
0 号计算。
如果仅是错误端子时，按照检测出的端子顺序。
Judge 检查结果
0
：检查
OK
端子
1
：检查
NG
端子
X
共面传感器坐标系的
X
坐标值
Y
共面传感器坐标系的
Y
坐标值
ZRaw
距离焦点高度的
Z
坐标值
ZCop
共面性计算结果
ZCol
平行（共线性）计算结果
按下共面性错误、平行（共线性）错误暂停对话框的[切换画面]-[共面性]按钮或详细信息对话框
的[切换共面性画面]按钮，即显示是否切换到共面性画面的询问对话框。按[OK]按钮，则切换到
共面性画面。按[取消]按钮，则返回暂停对话框。
触摸画面，则从共面性画面返回生产画面。
显示器的切换动作完成需要几秒时间。

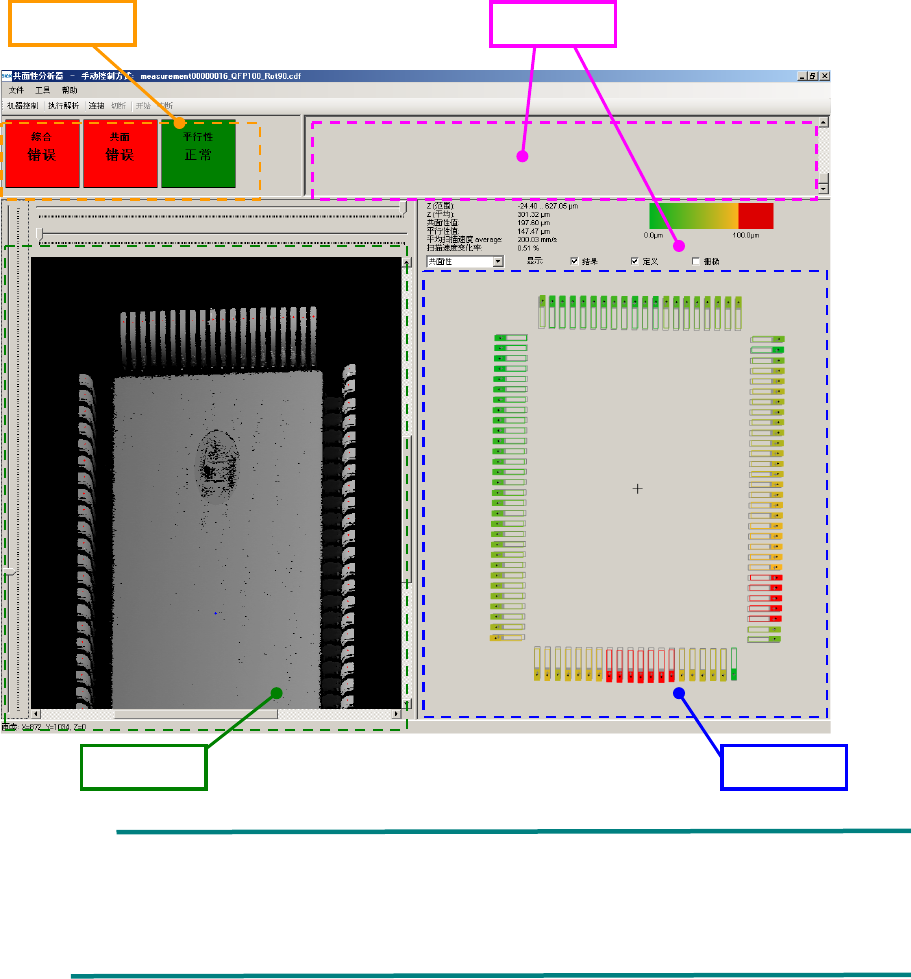

在共面性画面中，显示「判定结果」、「 拍摄图像」、「 测量结果」、「 测量日志」。
第 2 部 功能详解篇 第 12 章 选项组件
12-106
「判定结果」显示共面性检查、平行（共线性）检查的判定结果，共面性检查及平行（共线性）
检查的综合结果。
「拍摄图像」显示通过共面传感器拍摄的 3D 图像。如果电极映像不清晰，是因测量高度不适合，
请重新测量元件的高度。若电极映像清晰，请增大元件数据中的曝光时间。
「测量结果」用绿色、黄色、红色的等级显示测量的电极共面性值。用红色显示的端子为发生错
误的端子。
「测量结果」优先显示平行（共线性）判定，如果平行（共线性）判定、共面性判定均发生错误
时，仅显示平行（共线性）判定结果。
尽管所有端子均以绿色、黄色显示，但「判定结果」有错误时，无法正确检测出端子。请正确输
入引脚宽度、端子尺寸。
「测量日志」显示测量时的日志。一般情况下不使用。
拍摄图像
不能对共面性画面进行操作。
有时在拍摄图像中没有显示所有元件，请确认显示的电极拍摄状态。
共面性画面的语言，与贴片机的显示语言无关，显示的是出货时的语言。即使切换贴片机
显示语言，共面性画面的显示也不会切换。
测量结果
判定结果
测量日志
