第 2 部 功能详解篇 第 6 章 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件要素组的数据来制作通用图像元件的数据。
制作各元件要素组的数据，应输入下述各项：
①元件要素的信息(引脚或球、以及其大小、形状等)
②元件要素的数目与元件要素间的间距
③从元件识别中心位置到首元件要素
※
的距离
※
首元件要素
的定义如下。
·球元件 ⇒ 元件要素组内左下角的球。
·引脚元件 ⇒ 下边最左、右边最下、上边最右、左边最上的引脚。
例) 下列通用图像元件，需制作4个元件要素组数据(单位：mm)。
此处省略了上述①的元件要素信息输入方法。
输入方法，请参见以下说明。
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
● 第1元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：30，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：-14.5，Y：-4
● 第2元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：21.5，Y：4
● 第3元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：31，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：15，Y：4
● 第4元件要素组的数据制作
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(
0，0)
(
-14.5,-4)
(
-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
第 2 部 功能详解篇 第 6 章 通用图像元件
6-4
6-2 通用图像的输入项目
在「元件数据」里设置元件的通用图像后，「图像数据」的“表格”画面中，会显示「元件要素」
按钮。
点击「元件要素」按钮，将显示如下元件（要素）数据的制作画面。
●类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件要素/元件要素格式： 是指定引脚、球等识别要素(元件要素)，定义(间距、数量)相同
识别要素的集合(元件要素组)，指定该组的方向、位置的数据定
义。
在制作“多引脚元件”和“复合阵列元件”数据时要选择此项。
◇扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球、Land)
的数据定义。在制作
“随机配置元件”数据时要选择此项。
●元件要素组列表： 列表显示制作完成的元件要素组。
制作新建元件要素组时，请单击“增加”按钮，并在已存在的元件要素组编辑
中，点击“编辑”按钮。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-5
6-2-1 制作元件要素组/元件要素格式

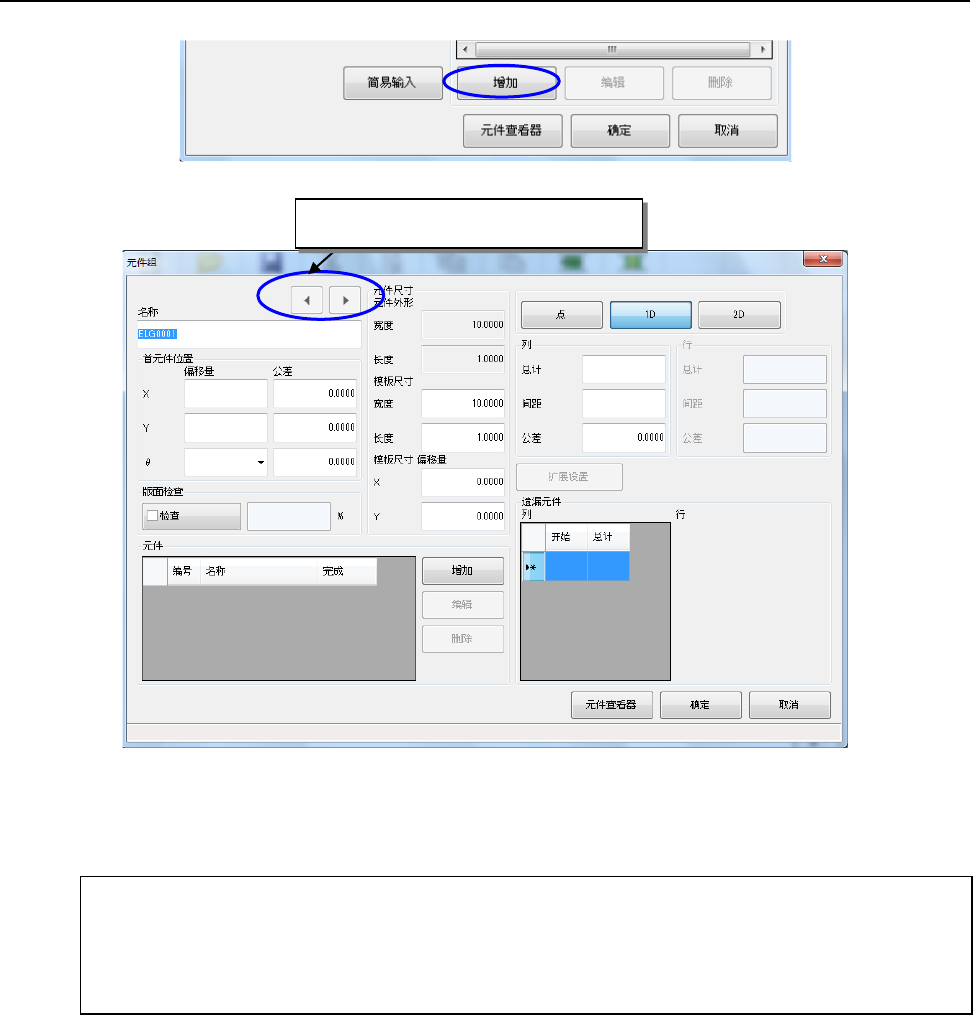

在元件要素数据设定画面中点击“增加”按钮，即会显示元件要素组制作画面。
(1)
名称
：请输入元件要素组名，英文、数字字符最多 32 个。
(2)
首元件位置
：输入由元件识别中心位置到首元件要素的距离。
※首元件要素
·多引脚元件 ： 和QFP等的考虑方法一样，当元件要素组在下边时为最左、右边时为最
下，上边时为最右，左边时为最上的元件要素。
·复合阵列元件： 为元件要素组左下的元件要素。
●
偏移量
◇X,Y：当为多引脚元件时，输入到首元件要素的顶端中心的距离；当为复合阵列元件时，
输入到首元件要素中心的距离。
※ 请正确输入尺寸。如果元件要素组之间的尺寸误差超过±0.05mm，则有可能无法识
别。
◇θ： 仅当多引脚元件时需要输入此项。
引脚在下边时输入“0°”；在右边时输入“90°”；在上边时输入“180°”；在左边时输入
“270°”。
●
公差
可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。
有关“元件要素”内的所有的“公差”，请使用“0”。
显示上一个、下一元件要素组数据。
