第 1 部 基本篇 第 2 章 生产 2- 102 2- 12 -1- 11 支援吸嘴设置 显示生产程序的 吸嘴配置以及 实际 AT C 上的吸嘴 配置。 有差异时用红色 显示。 (1) 表内容 项目 内容 生产程序中 使用的吸嘴 显示生产程序中 使用的吸嘴 。 AT C 上 的吸嘴 显示 AT C 上分配的 吸嘴 。 显示生产程序中 使用的吸嘴的表 的 内容，吸嘴号 码 、 吸取的台架 、状态。 吸嘴 7 504 吸取 F/R 状态 …
第 1 部 基本篇 第 2 章 生产
2-101
自动示教
内容
XY
实施
XY
的自动示教。
Z
实施
Z
的自动示教。
自动示教结束的供料器
除外
对已成功进行过 1 次自动示教的供料器，不进行自动示教。

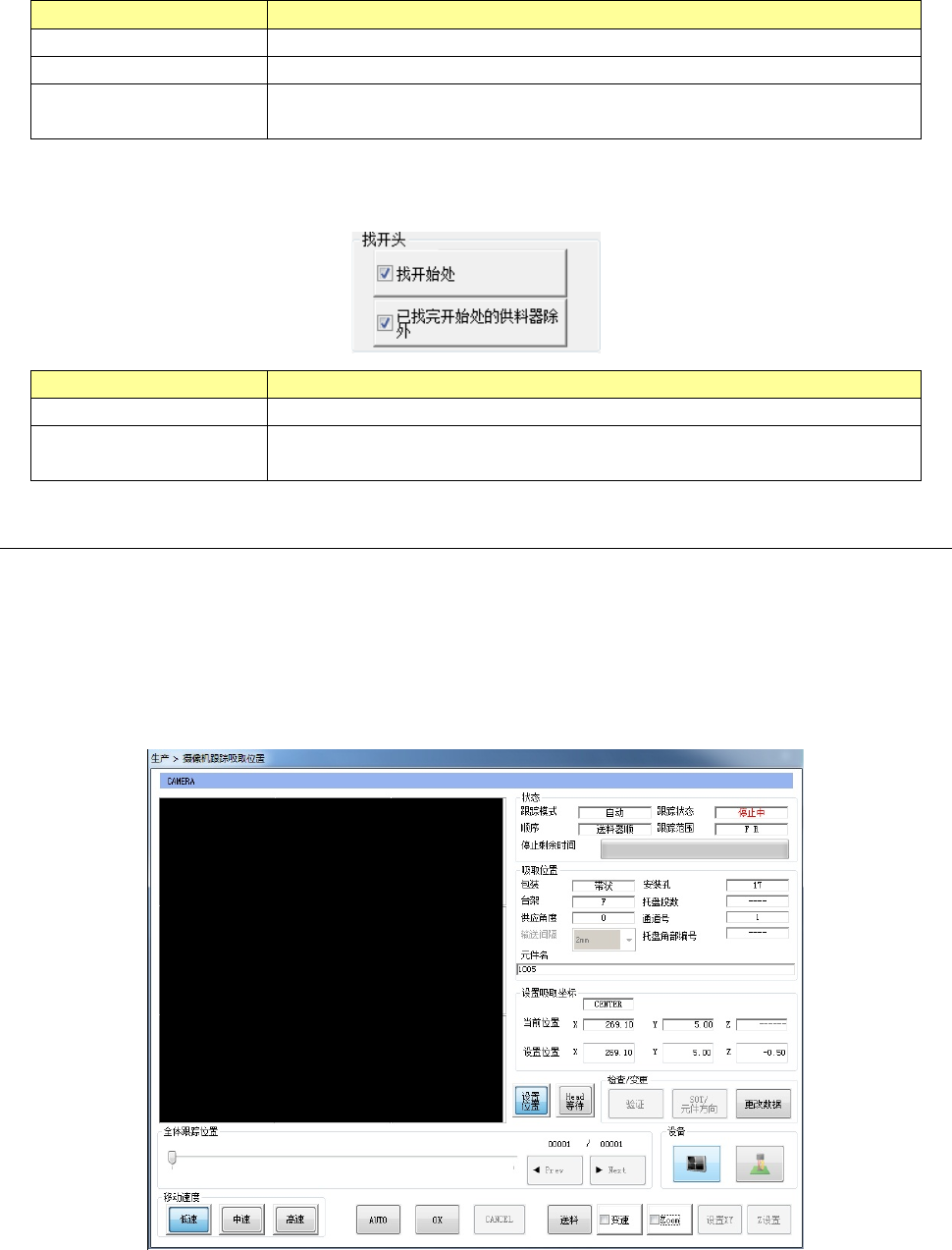

(5) 元件找开头
对吸取追踪时的元件找开头进行设置。
元件找开头
内容
找开始处
实施元件找开头。
已完成找开始处的供料
器除外
对已完成 1 次元件找开头的供料器，不再进行元件找开头。
2-12-1-10 吸取跟踪
启动吸取跟踪画面。
跟踪对象供料器，是在吸取跟踪摄像机的跟踪设置画面中的「跟踪顺序和范围」所设置的供料器。
详见「第 4 章 制作生产程序」的「4-5-6-4 贴片位置」以及「4-5-6-5 吸取位置/吸取高度」。
・吸取跟踪
第 1 部 基本篇 第 2 章 生产
2-102

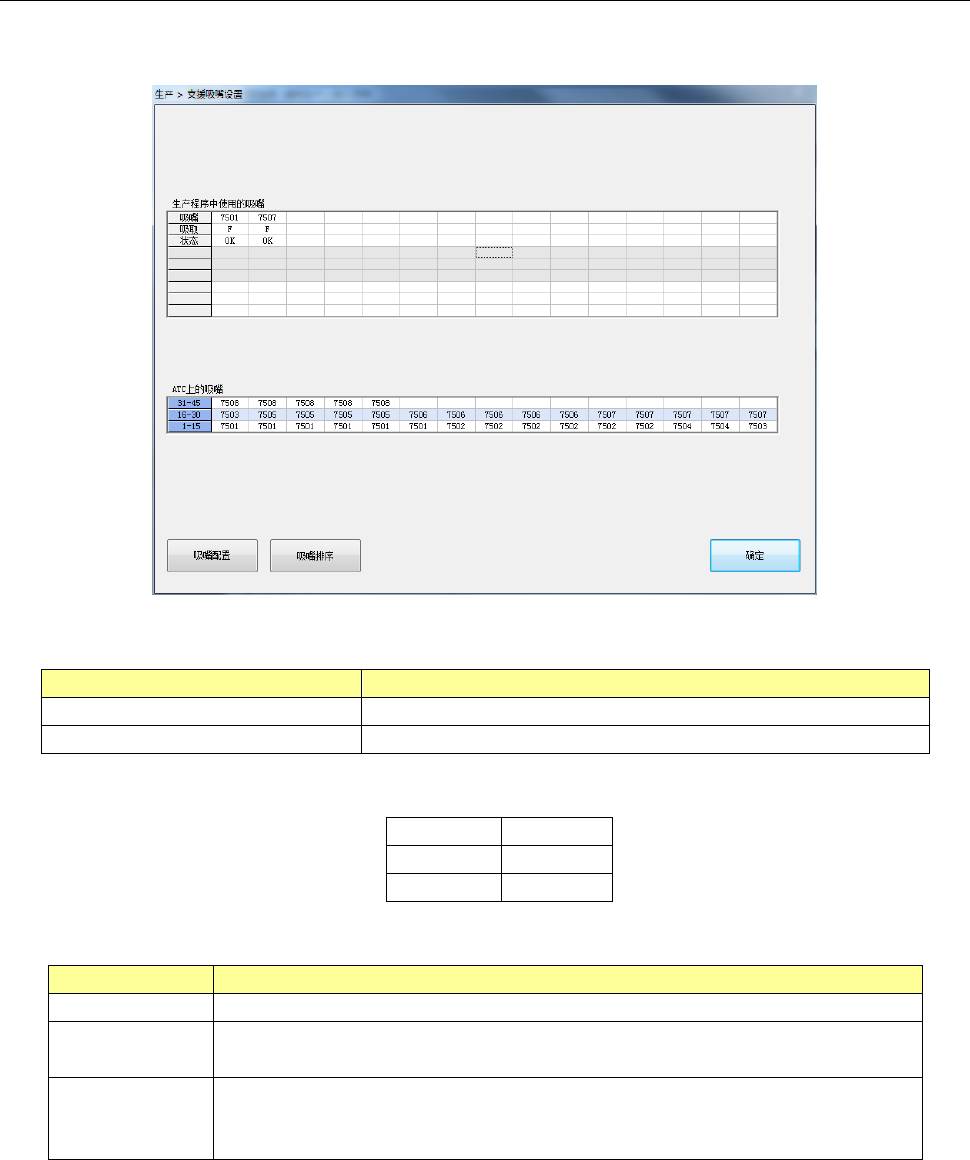

2-12-1-11 支援吸嘴设置
显示生产程序的吸嘴配置以及实际 ATC 上的吸嘴配置。
有差异时用红色显示。
(1) 表内容
项目
内容
生产程序中使用的吸嘴
显示生产程序中使用的吸嘴。
ATC
上的吸嘴
显示
ATC
上分配的吸嘴。
显示生产程序中使用的吸嘴的表的内容，吸嘴号码、吸取的台架、状态。
吸嘴
7504
吸取
F/R
状态
OK
(2) 生产程序中使用的吸嘴
项目
内容
吸嘴
显示生产程序中使用的吸嘴号码。
吸取
进行吸取的供料器台架
F
、
R
状态
显示生产程序中使用的吸嘴号码和
ATC
上的吸嘴号码的状态
OK ：正常状态
ERR
：有不一致的状态
第 1 部 基本篇 第 2 章 生产
2-103

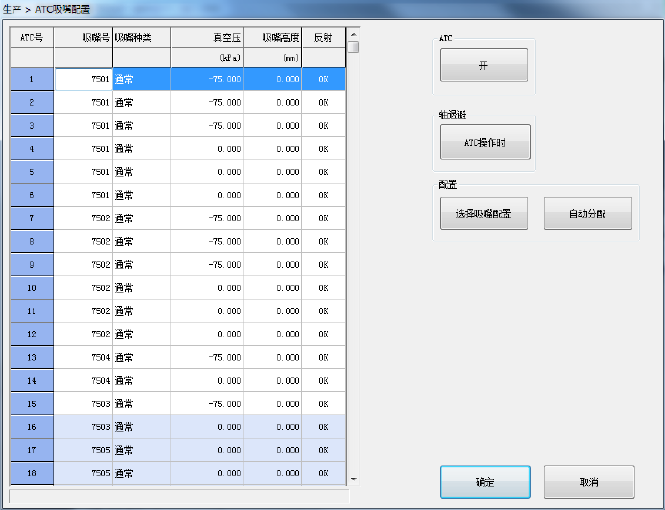

按下[吸嘴配置]按钮，可以进行 ATC 上的吸嘴配置。
详见「第 8 章 机器设置」的「8-3-2-3 ATC 吸嘴配置」。
