第 1 部基本篇第 1 章装置概要

1-88

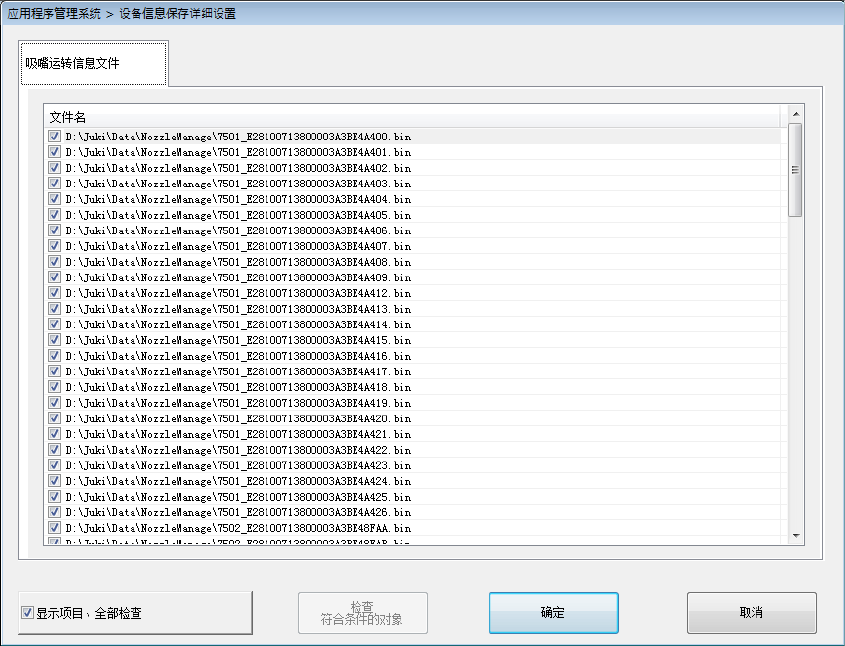

取得被勾选的吸嘴运行信息文件予以保存。

如勾选[显示项目、全部检查]，所显示的项目会被全部勾选。

如取消勾选，则全部项目的勾选会被取消。

默认值的设置是勾选全部吸嘴运转信息文件。

按[OK]按钮，可关闭保存设备信息的详细设置对话框。

按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。

第 1 部基本篇第 1 章装置概要

1-89

1-9-7 保存图像数据

此功能是在生产暂停中，按下「图像信息文件输出」按钮，将取得的错误图像文件、因标记识别错误

暂停时在错误详细对话框中输出图像的错误图像文件，保存到 USB 存储器里。

① 从菜单选择「准备・调整」/「保存图像数据」，显示「图像数据的保存」对话框。

② 按下「…」按钮指定文件保存位置。

③ 按下「确定」按钮，图像数据即保存到指定位置。数据保存后，对话框会自动关闭。

④ 如不要保存图像数据而关闭对话框，请按「取消」。

第 1 部基本篇第 1 章装置概要

1-90

1-9-8 生产程序初始文件夹

设置用于生产程序的读写生产程序初始目录(文件夹)。

从主菜单选择「环境设置」/「生产程序初始文件夹」后，会显示如下设置画面。

按下「浏览」按钮，从文件夹一览中选择初始文件夹。

选择后按下「确定」。

注意

请不要在C盘中设置文件夹。

在 C 盘中设置文件会显示错误。
