第 1 部 基本篇 第 2 章 生产
2-148
2-14-7-2 手动输送
在摄像机跟踪吸取中选择「手动输送」时，吸取后摄像机会移动到最初的吸取点，画面上显示监视器
的图像并进入暂停状态。
2-14-7-3 吸取位置自动示教
吸取位置自动示教功能：在有必要示教的情况下，进行自动示教。
要使用此项功能时，必须使操作选项中的选项处于有效状态（勾选[吸取跟踪时执行自动示教]选项）。
吸取位置自动示教的对象，仅限于元件数据中[自动示教]设置为有效的元件。
对生产开始时或生产再开始时发生元件用完的供应装置进行吸取跟踪时，将自动执行示教。
[自动示教]时 Head 会移动。
●为了防止人身伤害，操作中切勿把手伸入装置
内部，脸和头也不要靠近。
●在从未进行过供料器台架识别的情况下（返回原点后立即、或台架上升后
立即）执行示教时，Head 会横跨供应装置的上部。
切勿将手或脸靠近或伸入装置内部。
●
使用
HMS
时，请注意勿使激光直射或通过镜面物体反射进眼睛。
警告
第 1 部 基本篇 第 2 章 生产
2-149
2-15 生产时的错误处理/暂停
本节就生产中发生错误时的处理，以及暂停后的处理进行说明。
2-15-1 发生错误
勾选操作选项的［发生错误时暂停］后，对象发生错误时，会暂停生产，并显示暂停画面。
这时，重试列表里显示的错误为暂停的对象。
生产过程中发生的错误以及暂停时的内容详述如下。
2-15-1-1 发生时的概要
出现错误或暂停时，会显示错误或暂停画面。
按<START>开关：继续开始生产。
按<STOP>开关 ：在其它站点暂停后，显示中断的询问画面，之后转换到中断动作。

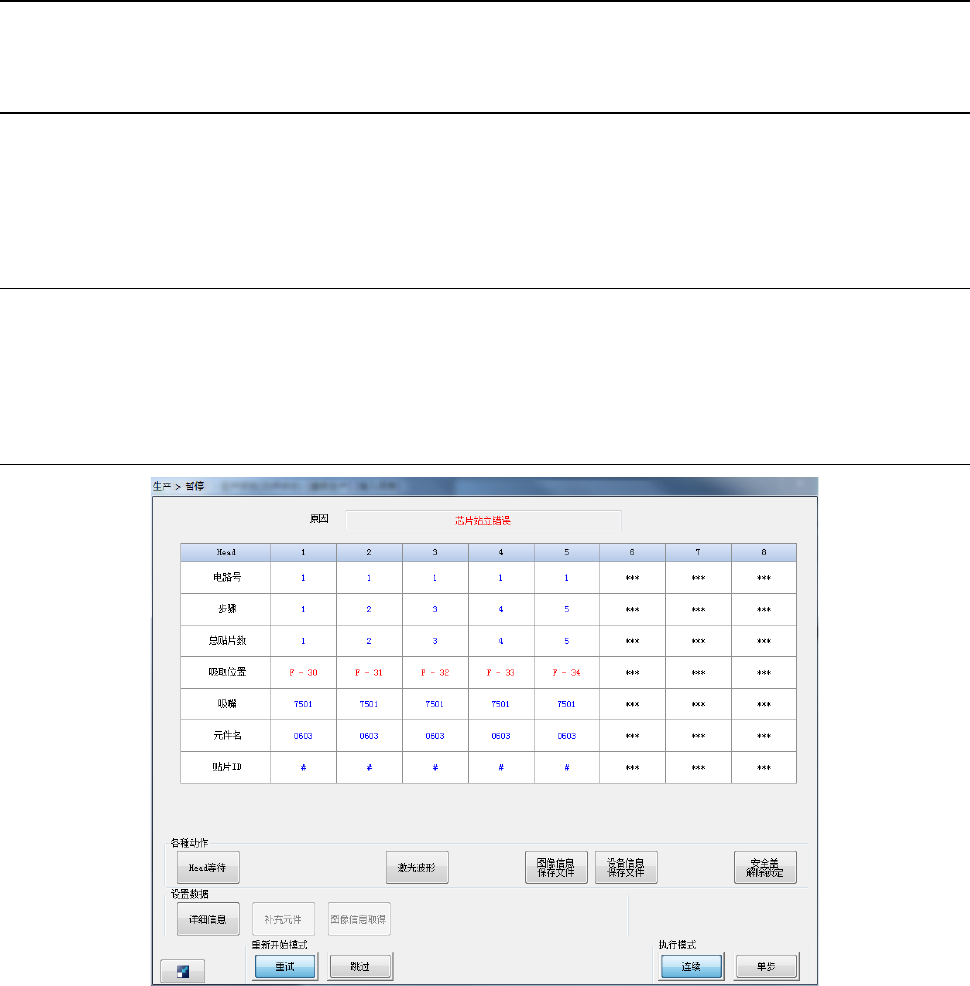

2-15-1-2 显示
第 1 部 基本篇 第 2 章 生产
2-150
(1) 原因
显示的暂停原因，列表如下。
No.
原因
1
不暂停
2
STEP 生产
3
按
<STOP>
开关，用户要求
4
安全盖（安全罩）打开
5
供料器台架下降
6
检测到传送带浮动
7
气压下降
8
标记识别错误
9
无元件
10
元件保护
11
重试列表
12
选项关联
13
其他生产错误
14
芯片站立错误
15
激光识别错误
16
搬送错误
17
激光头弄脏
18
标记未示教
19
继续生产执行前贴片跟踪
20
按循环键暂停
21
停止重新开始
22
共面错误
23
助焊剂用尽
24
接缝传感器未检出
25
空袋过检出
26
无空袋
27
拼接无核对
28
接缝传感器不可用
29
锁定拉杆
OFF
30
供料器台架下降
31
IC
回收带装满
(2) 生产操作
显示当前的生产动作项目。
项目
内容
Head
显示项目的
Head
号。
电路号
显示
Head
吸取贴片的元件的电路号。
步骤
显示
Head
吸取贴片的元件的「贴片数据」号。
总贴片数
显示已贴片到基板的元件数量。
吸取位置
显示
Head
所吸取的元件位置。
吸嘴
显示
Head
上安装的吸嘴号。
元件名
显示
Head
吸取的元件名。
贴片
ID
显示
Head
吸取的元件的贴片
ID
。
