第 1 部 基本篇 第 2 章 生产
2-26
2-7-1-3 外形基准的调整方法
＜位置变更操作顺序＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。
按下画面的「传送控制」按钮后显示传送控制画面。
(2) 请使限动器为 ON。
请选择「传送限动器」，按 ON。
(3) 请将生产基板抵住限动器。
基板接触限动器的部分有缺口等而不稳定时，请松开限动器根部一侧的螺丝(2 个)，用手移动予
以调整。
(4) 请配置支承销。
请根据生产基板情况在支承台上配置支承销。ＱＦＰ等这类需要贴片精度的元件如在下面配置支
承销，可利于提高精度。
(5) 调整完成后，请按下「传送控制」画面的「关闭」按钮，结束传送控制。
注意
外形基准位置将成为程序数据的基板坐标原点
(
基准位置
)
。
因此，实施限动器调整后，一定要在「2-7-1-4 外形基准位置的调整」中重新设
置。
基板原点可以在生产程序的「基板数据」(参阅第 4 章 4-3-3 基板数据)中进行
变更。
注意
机器工作时，请绝对不要将手或头部等伸入装置内部。
松开螺丝
第 1 部 基本篇 第 2 章 生产
2-27
2-7-1-4 外形基准位置的调整方法
调整限动器位置后，必须重新设置以下所示的外形基准位置。
＜位置变更操作顺序＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。

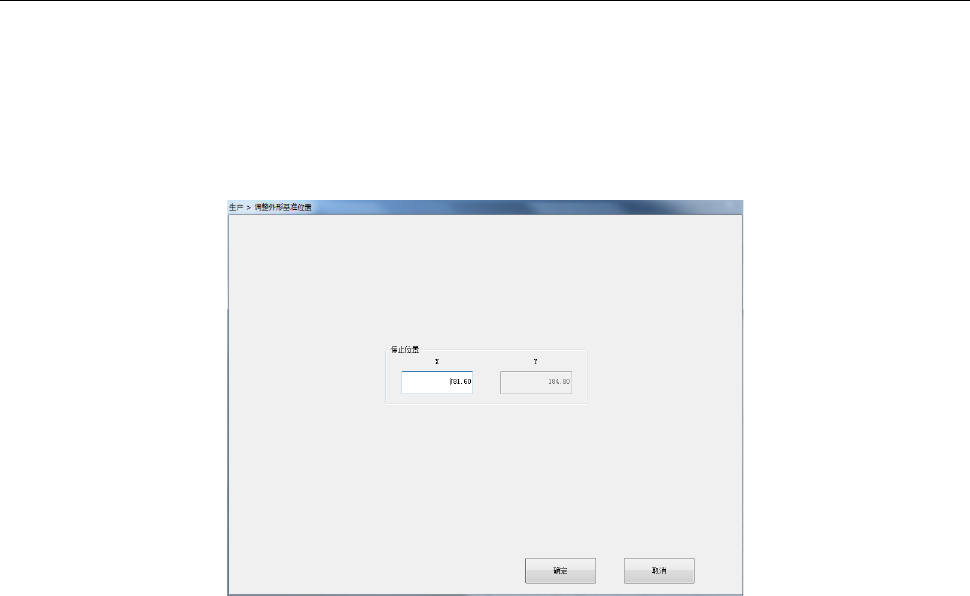

按下画面上的「调整外形基准位置」后会显示调整外形基准位置画面。
・外形基准位置的具体设置方法请参阅「8-3-3-3 调整外形基准位置」。
第 1 部 基本篇 第 2 章 生产
2-28
2-7-1-5 其他调整
使用带有缺口的基板等时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输入基板
传送传感器延迟时间。
此外，在使用异形基板等时，可以更改挡块⑩和基板检出传感器的位置（Y 方向）。
(1) 基板传送传感器的延迟时间
<设置步骤>
① 请选择[生产程序－基板数据]或机器设置的菜单的[传送]-[传送设置]。
② 根据基板缺口的长度，用软键盘输入延迟时间或缺口的长度。
(参见8-3-3-1 传送设置)
如果基板检测传感器的位
置不会刮到基板缺口处时，
则无需输入延迟。
(2) 限动器
如基板前端部有缺口，基板定心不稳定时，请移动限动器。
关于移动方法请参阅「2-7-1-3 外形基准的调整方法」。
移动限动器组件后，请重新设定「机器设置」的“调整外形基准位置”。
(3) 基板检测传感器
<位置变更步骤>
请扶着传感器架①，沿着长孔向 A 方向移动。
请确认已用手动控制传送系统、或编辑程序中的传送安装了基板。
A:缺口长度
①
A
