RS-1R使用说明书.pdf - 第217页
第 1 部 基本篇 第 2 章 生产 2- 105 2- 12 -1- 13 生产程序检查 可以在开始生产 前进行生产程序 检查。 可浏览生产程序 检查的 项目 列表 ，显示检查 的 结果。 详见「 2- 11 - 3 检查生产程序 」 。 2- 12 -1- 14 检测激光高度 详见「 2-12- 5 检测激光高度 」 。 2- 12 -1- 15 VCS 脏污检查 显示标准 VC S 、 高分辨率 VCS 的脏 污检查结果。
第 1 部 基本篇 第 2 章 生产
2-104

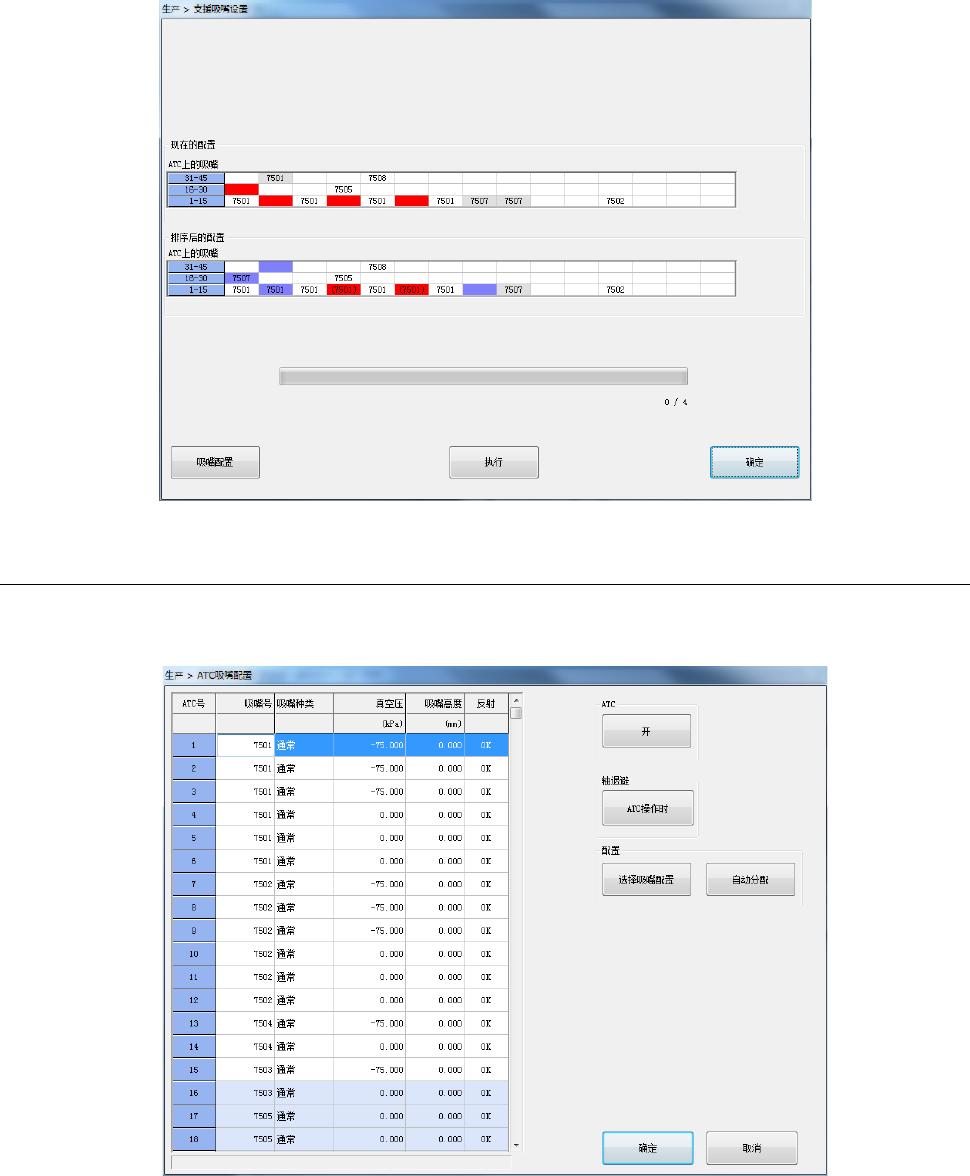

按下[吸嘴排序]按钮，可将 ATC 上的吸嘴进行优化配置排序。
通过按下吸嘴排序画面的执行按钮，执行吸嘴的排序动作。
上层显示当前 ATC 上的吸嘴配置。如果配置了与通过优化的吸嘴布局不同的吸嘴，则用红色显示。
下层显示执行排序后的吸嘴配置。进行吸嘴更换动作的位置用蓝色显示。不能通过自动更换按照优化
布局配置的位置会用红色显示。必须通过手动进行吸嘴配置。
2-12-1-12 ATC 吸嘴配置
进行 ATC 上的自动吸嘴配置。
详见「第 8 章 机器设置」的「8-3-2-3 ATC 吸嘴配置」。
第 1 部 基本篇 第 2 章 生产
2-105

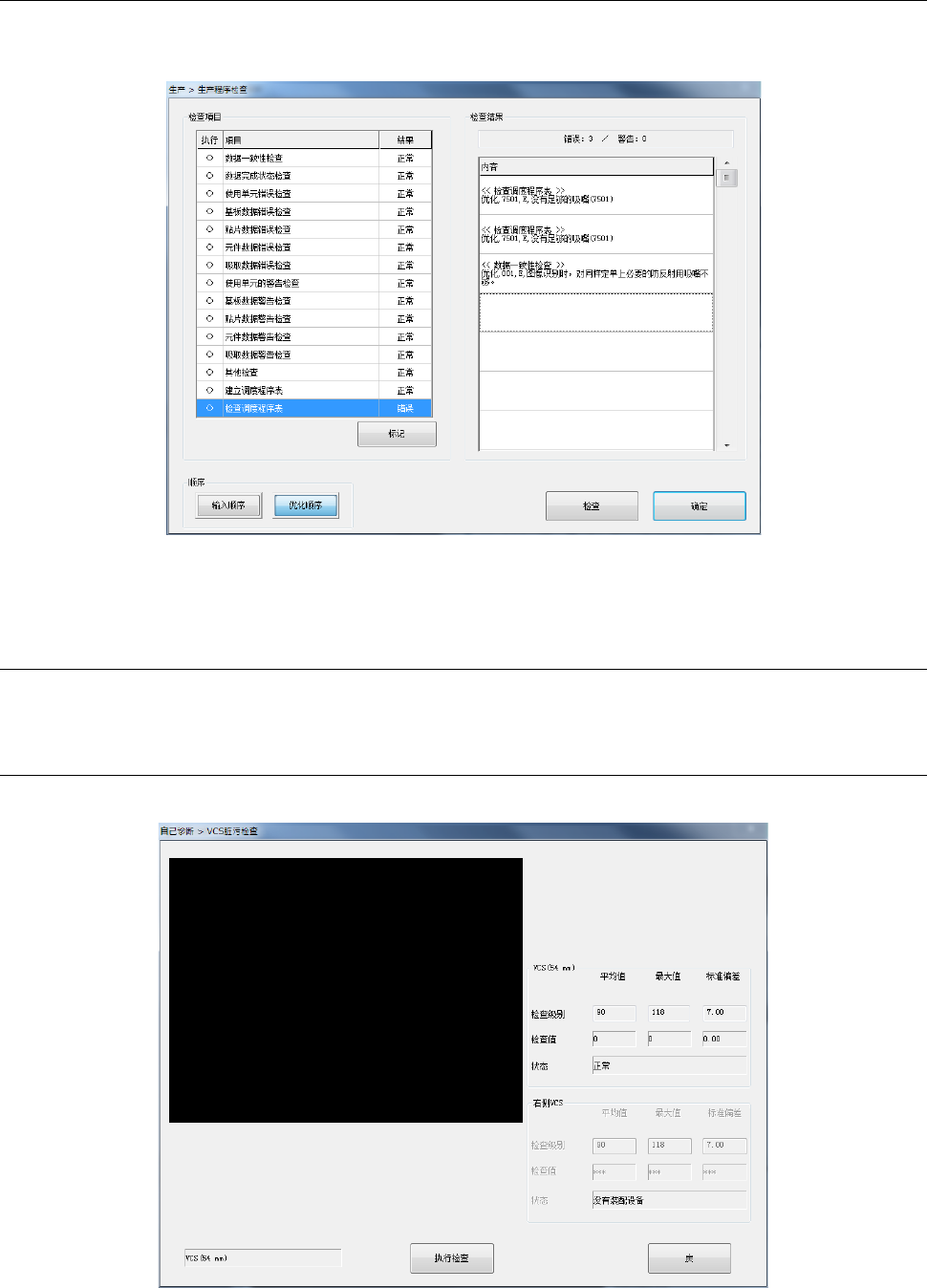

2-12-1-13 生产程序检查
可以在开始生产前进行生产程序检查。
可浏览生产程序检查的项目列表，显示检查的结果。
详见「2-11-3 检查生产程序」。
2-12-1-14 检测激光高度
详见「2-12-5 检测激光高度」。
2-12-1-15 VCS 脏污检查
显示标准 VCS、高分辨率 VCS 的脏污检查结果。
