第 2 部 功能详解篇 第 9 章 手动控制
9-30
9-6 其他

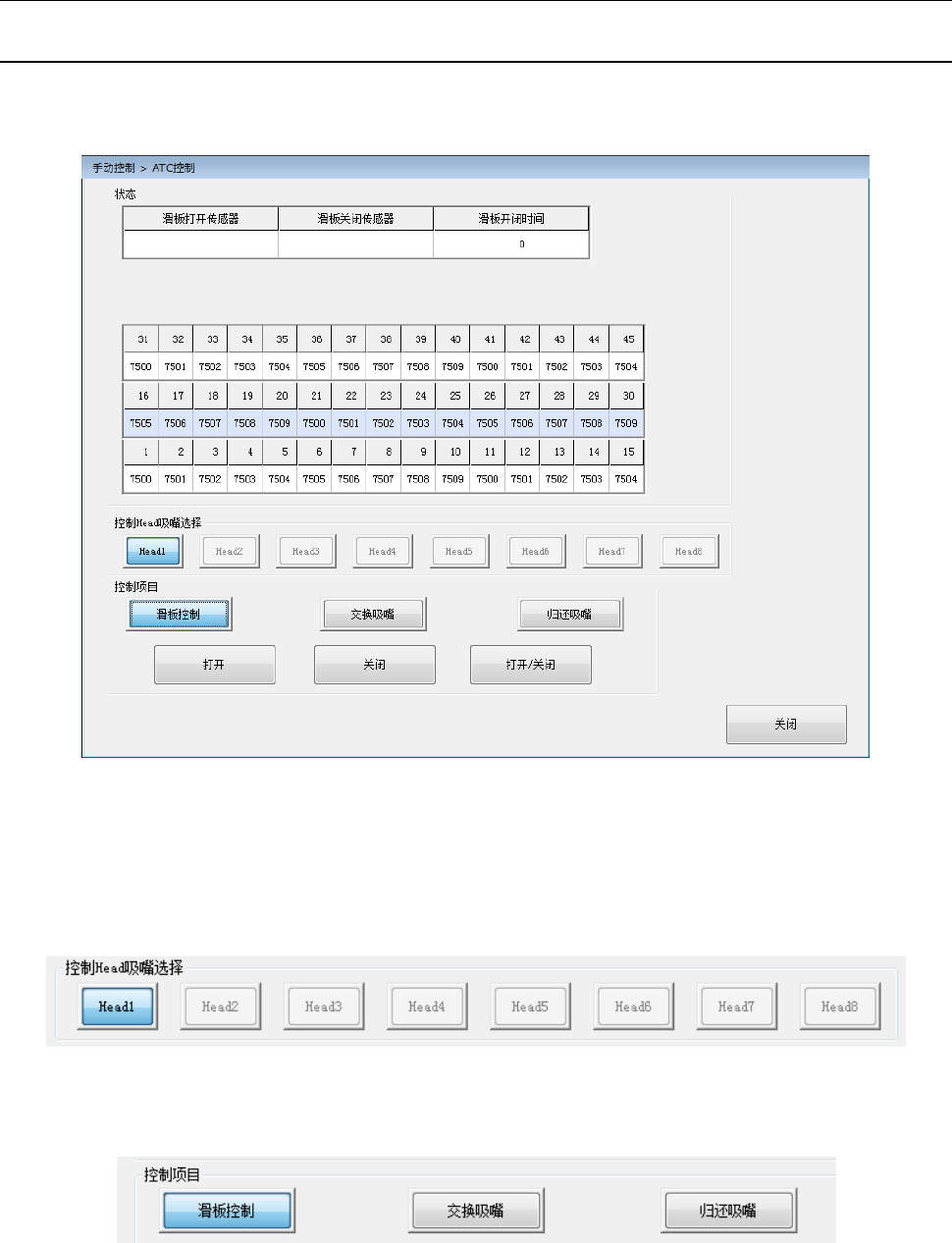

9-6-1 ATC 控制
选择菜单的[其他]－[ATC 控制]，即可显示 ATC 控制的对话框。
用装置选择按钮，可切换各台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。对机器设置[使用单元]里的设定，没有影响。
(3) 控制项目
用单选按钮选择控制项目。
第 2 部 功能详解篇 第 9 章 手动控制
9-31
(4) 控制按钮
用控制按钮执行控制。控制按钮的显示，控制项目不同，显示也不同。
1) 滑板控制
执行 ATC 滑板开/闭的控制。
选择控制项目的“滑板控制”时，按[打开]按钮、[关闭]按钮、[开/闭]按钮进行控制。
2) 交换吸嘴
更换吸嘴。
选择控制项目的“交换吸嘴”时，按[执行]按钮进行控制。

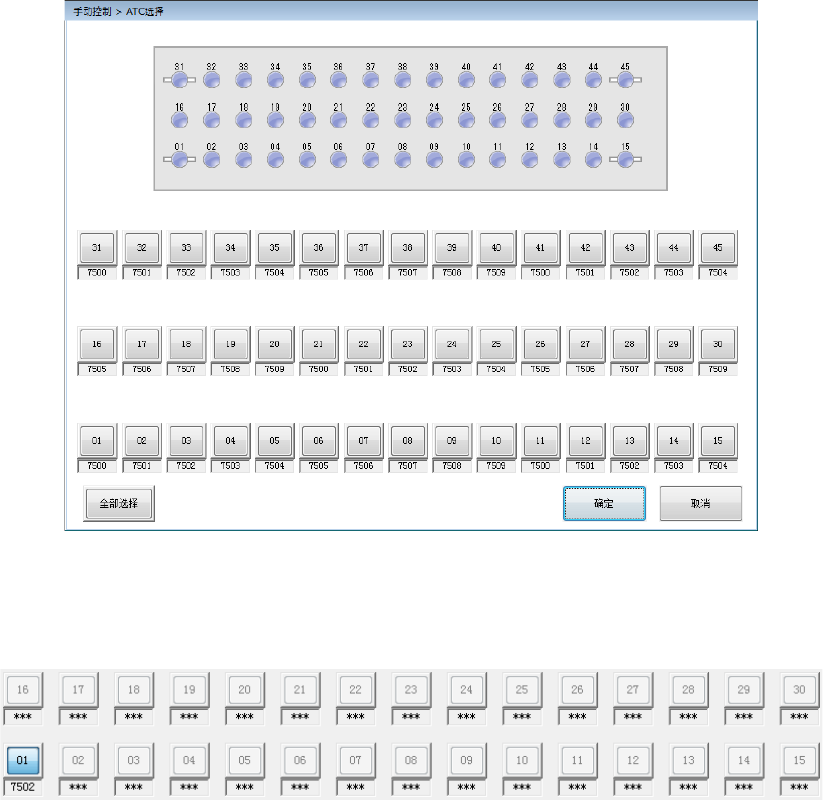

按下[全部选择]按钮，可选择的全部 ATC 号码会全被选择，按下[OK]按钮后，从被选择的 ATC
中取出吸嘴。若指定的 Head 已有吸嘴，则会返回 ATC。
吸嘴已正常安装时，该 ATC 单元格将按 Head 单元显示为不同的颜色。
3) 归还吸嘴
将吸嘴返回 ATC。选择控制项目的“归还吸嘴”，按[执行]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-32

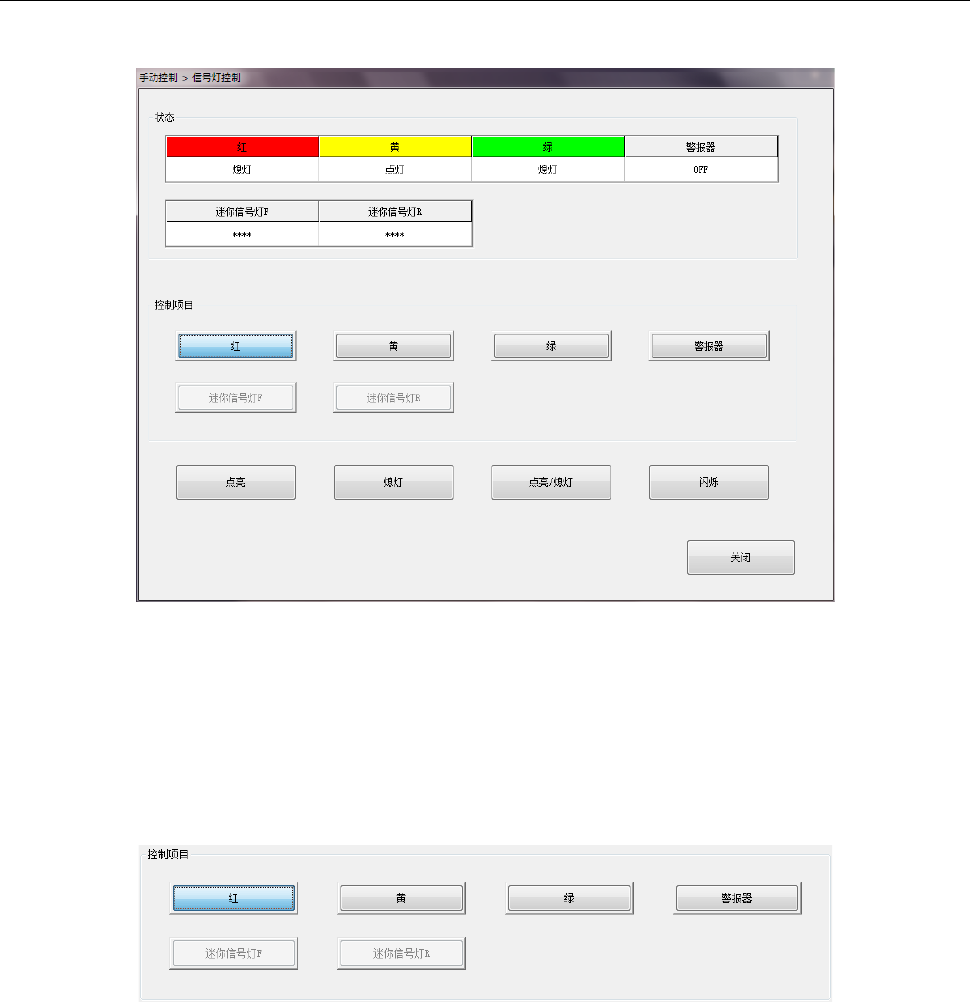

9-6-2 信号灯控制
选择菜单的[其他]－[信号灯控制]，即可显示信号灯控制的对话框。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制项目
用单选按钮选择控制项目。
迷你信号灯，在 MS 参数的选项设置中没有勾选时，不能选择。
对机器设置[使用单元]里的设定，没有影响。
1) 红、黄、绿
对各色信号灯的点亮/熄灯/闪烁进行控制。
选择[点亮]按钮、[熄灯]按钮、[点亮/熄灯]按钮、[闪烁]按钮进行控制。
2) 警报器
对警报器的开／关进行控制。
选择[打开]按钮、[关闭]按钮、[开/闭]按钮进行控制。
3) 迷你信号灯(前/后)
对各色信号灯的点亮/熄灯/闪烁进行控制。
选择[点亮]按钮、[熄灯]按钮、[点亮/熄灯]按钮进行控制。
