第 2 部 功能详解篇 第 12 章 选项组件 12 - 58 操作选项 贴片时忽略焊锡识别错误 在贴片坐标上贴片 从菜单选择 [ 机器设置 ]-[ 操 作选项 ] 打开操作选项画 面，选择 [ 图像 ]-[ 标记识 别 ] ，设置 「 贴片 时 忽略焊锡 识别 错误」的 有效／无效。 在 [ 贴片时忽略 焊锡识别错误 ] 有效时， 只要有 1 组焊锡标记识别 发现 1 处标记识 别错误，则 会放弃对 与该焊锡标记相 关贴片点的焊锡 偏…
第 2 部 功能详解篇 第 12 章 选项组件
12-57
12-11-3-2-1

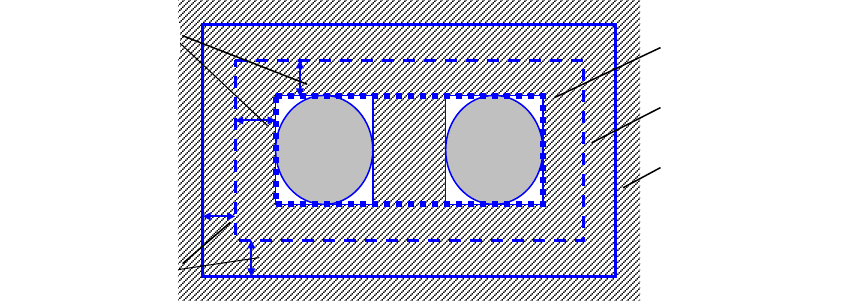

设置检测范围补偿
通过[功能设定]－[设置焊锡偏移校正]的[设置检测领域容限值]设置检测范围的偏移值。
检测范围需要大于位置偏移检测值算出的范围时，请输入该值。焊锡识别，可在位置偏移检测值加补
偿值的范围内进行。
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。
但，扩大检测范围后，可能会检测出识别对象外的焊锡等错误，造成识别不稳定。
12-11-3-2-2
设置焊锡示教初始值
设置焊锡示教参数初始值。
各装置都可设置 [焊锡用 2 值化阈值]、[位置偏移阈值]、[面积检查阈值]、[垂直照明]、[外圈照明]、[对
比度图案] 等焊锡示教初始值。
选择 [默认值] 按钮，可把所有设置值恢复为出厂时的初始值。
デフォルト検出領域
焊锡外形
検出領域
位置ずれ検査値
検出範囲マージン
位移检测值
检测领域容限值
焊锡外形
检测领域默认值
检测范围
第 2 部 功能详解篇 第 12 章 选项组件
12-58
操作选项
贴片时忽略焊锡识别错误在贴片坐标上贴片
从菜单选择[机器设置]-[操作选项]打开操作选项画面，选择[图像]-[标记识别]，设置「贴片时忽略焊锡
识别错误」的有效／无效。
在[贴片时忽略焊锡识别错误]有效时，只要有 1 组焊锡标记识别发现 1 处标记识别错误，则会放弃对
与该焊锡标记相关贴片点的焊锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※ [贴片时忽略焊锡识别错误]功能只在生产中有效。
此时，编辑程序的贴片位置摄像机跟踪功能无效。
第 2 部 功能详解篇 第 12 章 选项组件
12-59
手动控制
可通过手动控制的 [Head]- [Head 设备控制] 打开 Head 设备控制对话框，选择「控制项目」的 [外
圈照明控制]，用 [ON]、[OFF]、[ON/OFF] 按钮，操作各项照明的打开 / 关闭。
