第 1 部 基本篇 第 4 章 制作生产程序 4- 267 要 强行中止时 ，按 ＜ STO P ＞按钮显示以下 提示信息，请选 择是否结束测 量。 手动吸取元件时 ，会显示提示吸 取元件的信息 。 手动吸取成功后 ，显示以下对话 框。
第 1 部 基本篇 第4 章 制作生产程序
4-266
⑪ 叠加画面

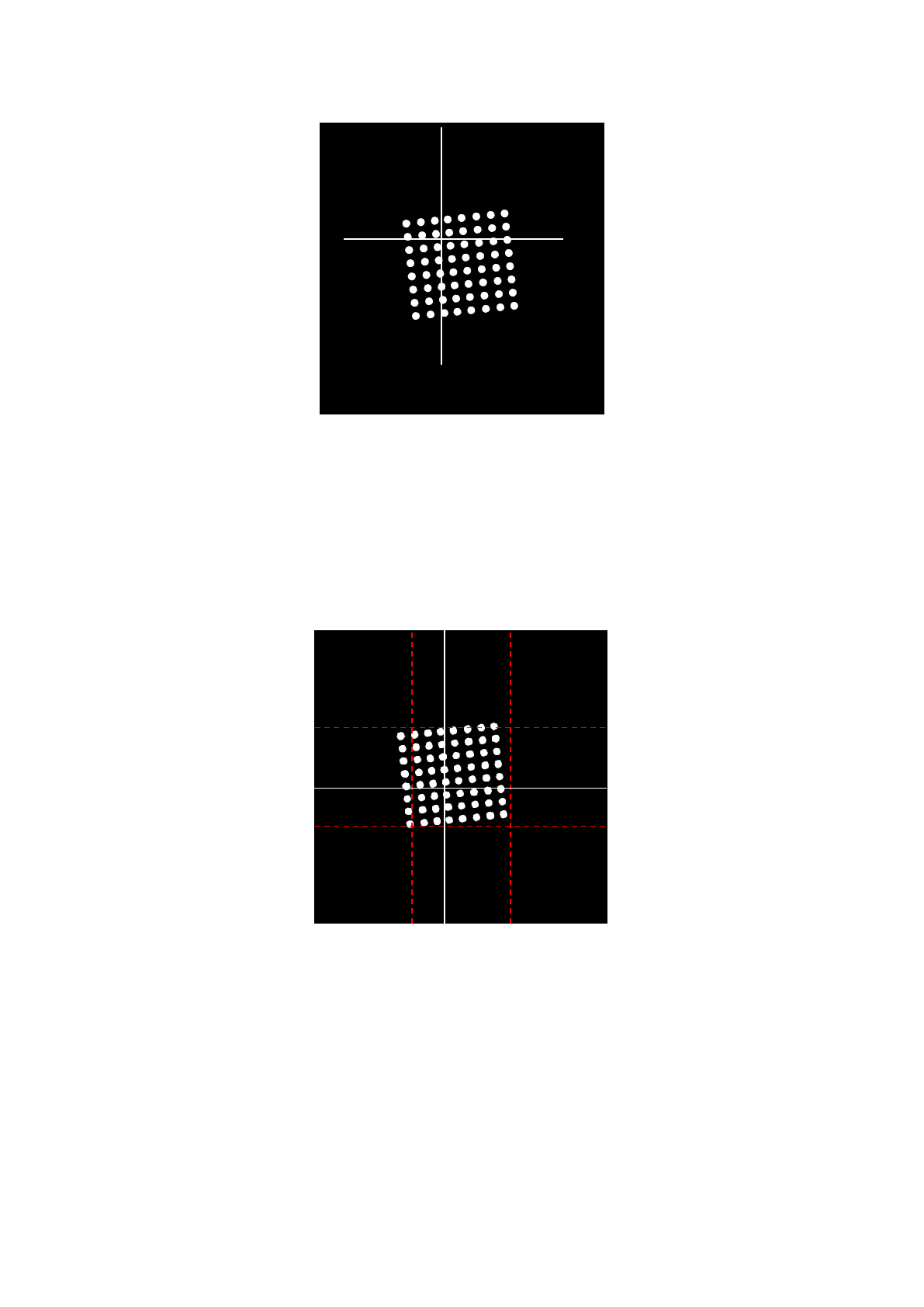

元件吸取、归还、废弃时，会显示 OCC 摄像机的图像。
另外，执行示教时会显示 VCS 摄像机的图像。
示教中也会显示光标及识别结果等。
・光标移动方法(触摸屏)
显示光标时，在画面中按下，即可将光标向 8 个方向移动。
（不显示红字）
左上
上
右上
左
右
左下
下
右下
第 1 部 基本篇 第4 章 制作生产程序
4-267

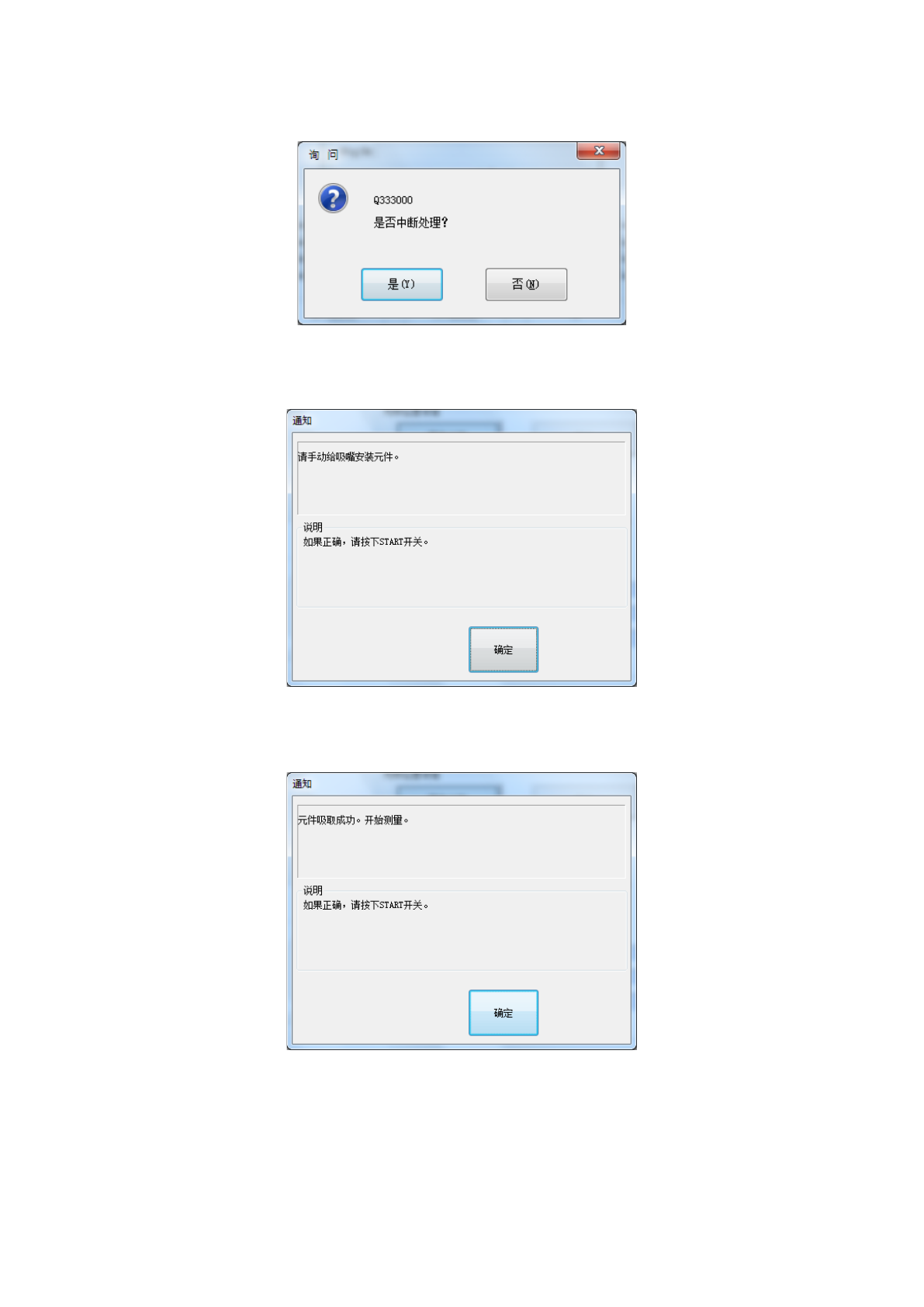

要强行中止时，按＜STOP＞按钮显示以下提示信息，请选择是否结束测量。
手动吸取元件时，会显示提示吸取元件的信息。
手动吸取成功后，显示以下对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-268

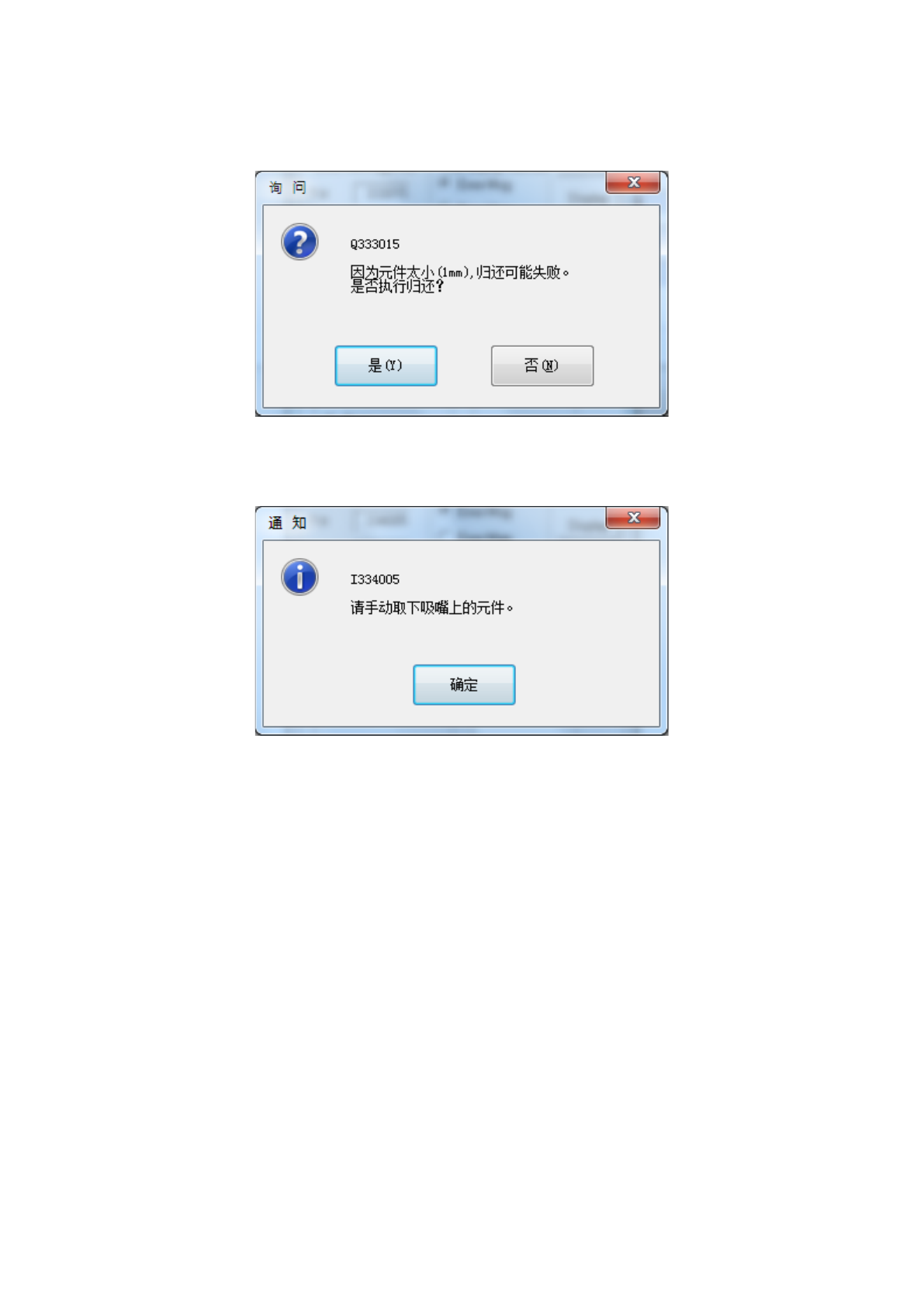

元件归还时，因元件的包装而不同，如果元件尺寸为 1mm，显示将测量后的元件归还或是废弃
的提示信息。
手动归还时显示以下提示信息，这时请手动从吸嘴取下元件。
