第 1 部 基本篇 第 1 章 装置概要 1- 13 ● 电动式供料器用 统一更换台车的 各部分名称 编带卷筒安装在 卷筒架①上。 升高 E 台架② ，用定位销③ 定位。 在准备位置上换 挂编带时，把准 备连接器④插 到 ETF 一侧的连接器上。 在 RF 系列电动式 供料器的卷筒被 安装在电动供 料器用卷筒安装 台 (R F) 做。 贴片机运行中， 被切断的载带会 滞留在垃圾箱 ⑤内。 ① 卷筒架 ③ 定位销 ⑤ 垃圾箱 ② E 台架…
第 1 部 基本篇 第 1 章 装置概要
1-12
● 电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器ETF的位置，请参见位置标签③。
台架标记④，是用于校正台架位置及姿势的标记。
①
导轨
③
位置标签
⑤
定位销
②
固定块
④
台架标记
⑥
台架基座
②
④
⑤
①
⑥
③
④
⑤
第 1 部 基本篇 第 1 章 装置概要
1-13
● 电动式供料器用统一更换台车的各部分名称
编带卷筒安装在卷筒架①上。
升高E台架②，用定位销③定位。
在准备位置上换挂编带时，把准备连接器④插到ETF一侧的连接器上。
在RF系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑤内。
①
卷筒架
③
定位销
⑤
垃圾箱
②
E
台架
④
准备连接器
④
③
①
⑤
②
第 1 部 基本篇 第 1 章 装置概要
1-14

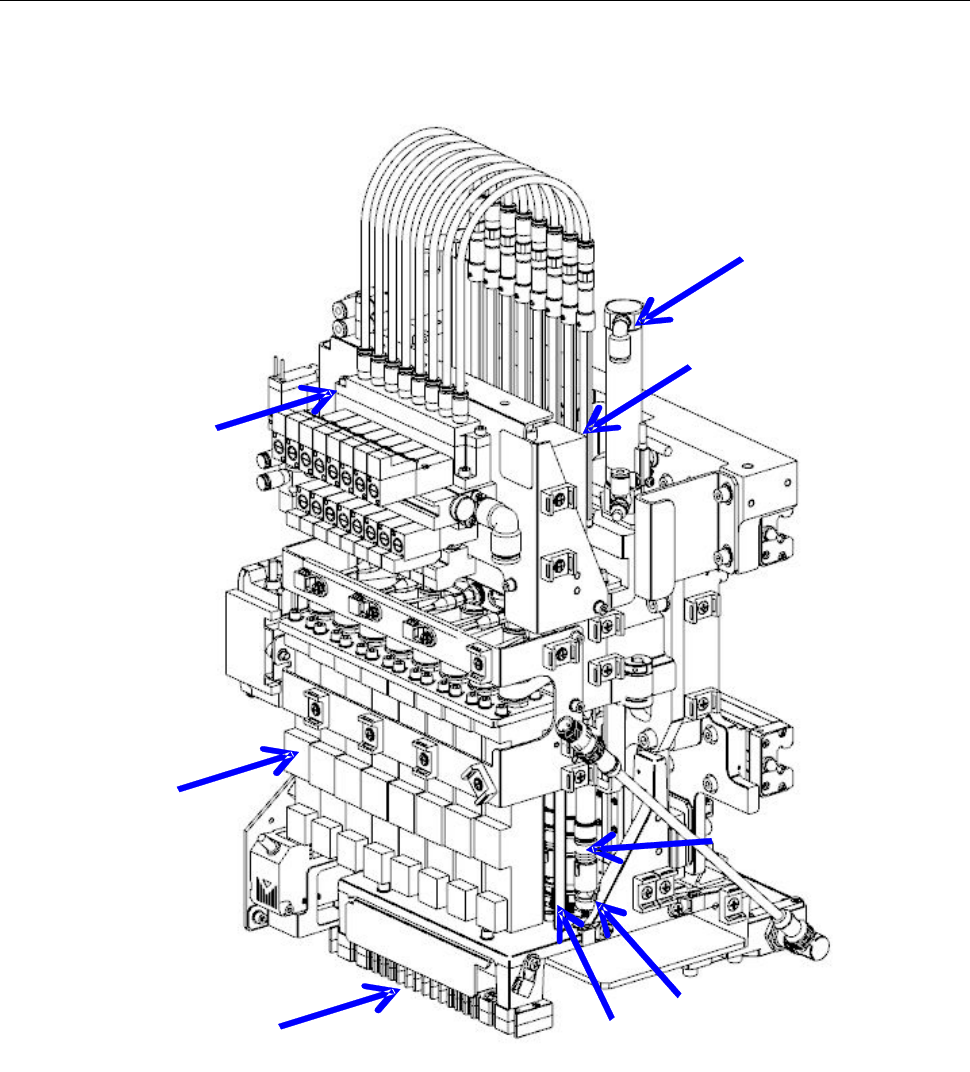

1-2-3 Head 单元的构成
Head 由检查元件位置偏移、角度偏移的激光传感器，以及可上下驱动、旋转动作的 Z 滑动轴构成。
本机的构成如下。
①
吸嘴外圈
④
Z
滑动轴
⑦
Head
上升气缸
②
LNC120
传感器
⑤
θ
轴马达
⑧
过滤器箱
③
Z
轴马达
⑥
滚珠丝杠
②
③
④
⑤
⑥
⑦
⑧
①
