第 1 部 基本篇 第 2 章 生产
2-126
（1）全体的进展情况
进展条显示当前的进展情况。

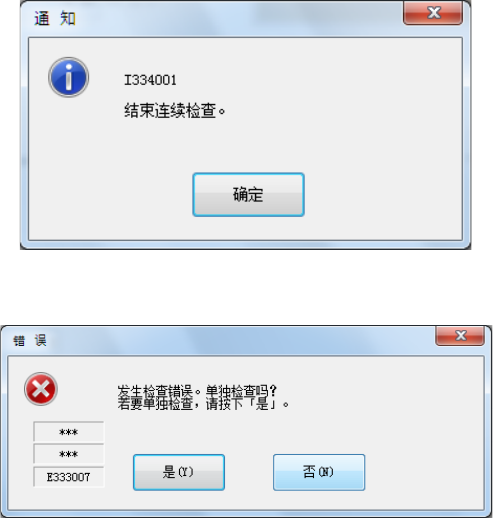

连续检查结束后，会显示下列信息，返回原画面（激光高度连续检查条件设置画面）。
如连续检查中发生错误，则显示以下提示信息。
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
对于发生了检查错误的元件，可单独检查。
（2）检查中的元件
显示元件号、元件类型、包装、吸嘴号、元件名、台架、安装孔、通道。
（3）吸取坐标
显示元件的吸取坐标。
(4) 检查中的值
显示进行检查的元件高度以及激光高度。
●测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1)状态
OK ：定心成功
数字：定心失败（数字为激光状态的代码号）
2)外形
显示定心成功时的元件尺寸。
3)角度
显示定心时的元件角度。
第 1 部 基本篇 第 2 章 生产
2-127
2-12-5-5 激光高度连续检查动作中的中断

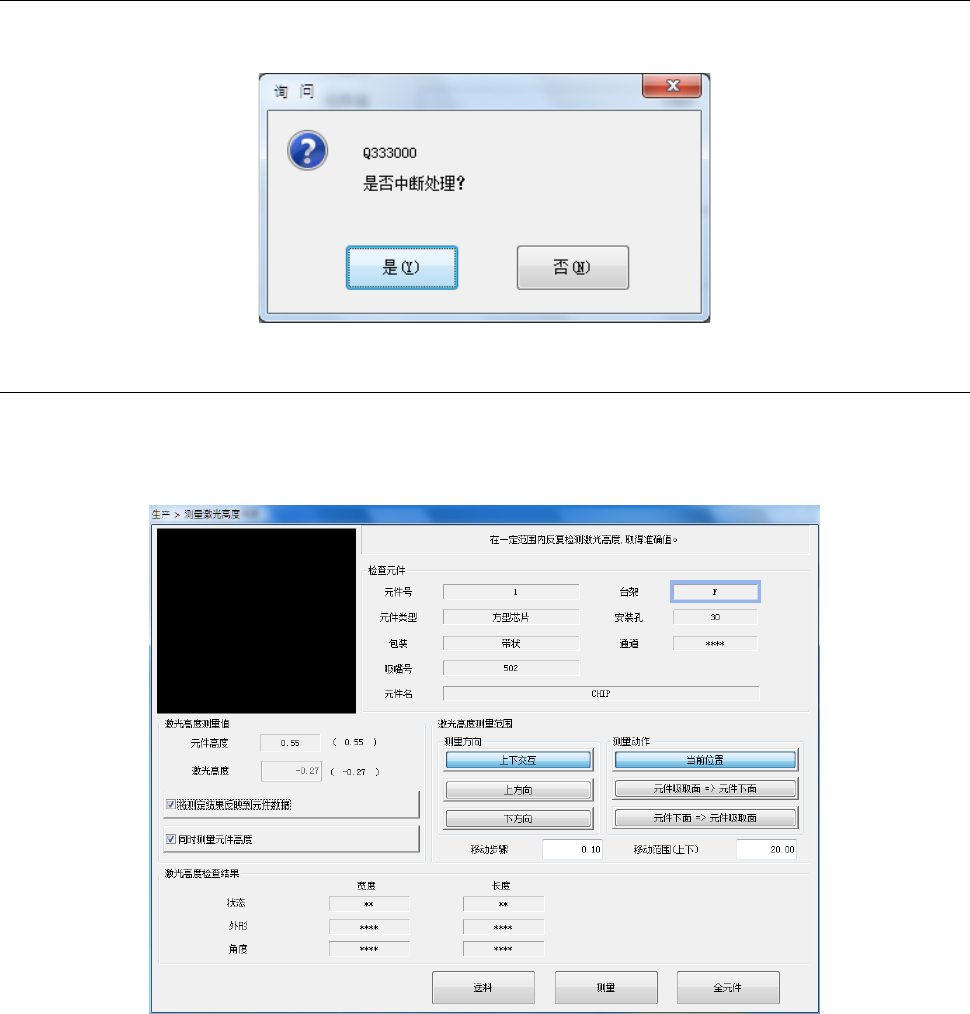

要强制中止时，按下停止开关后，即显示以下提示信息。
要结束检查时，请选择[是]。
2-12-5-6 测量激光高度
在单独检查画面中，按下[测量]按钮后，即显示如下激光高度测量画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，将能够执行定心的激光高度，
作为最佳激光高度。
（1）检查元件
显示元件内容。
（2）激光高度测量值
显示进行激光高度测量的必要内容。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为激光高度判定范围的开始时的当前的激光高度位置使用。
第 1 部 基本篇 第 2 章 生产
2-128
3) 将测定结果反映到元件数据。
要将测量的激光高度结果立即反映到元件数据时，勾选此项。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时也自动计算激光高度。
在这种情况下，自动计算的激光高度，作为激光高度判定范围开始时的当前的激光高度
位置使用，因此激光高度不能任意指定。
（3）激光高度测量范围
指定测量的范围。（反复范围与元件及激光高度的位置关系，请参见后述的项目。）
1)测量动作
a）当前位置
从激光高度判定值中显示激光高度值开始，按设置的范围反复进行测量。
激光定心成功后，测量即告结束。
b）元件吸取面→元件下面
c）元件下面→元件吸取面
在激光高度判定值中显示的值之外，另行对元件高度的范围进行测量。
开始点可从吸取面，或下面开始。
2)测量方向
a）上下交互
b）上方向
c）下方向

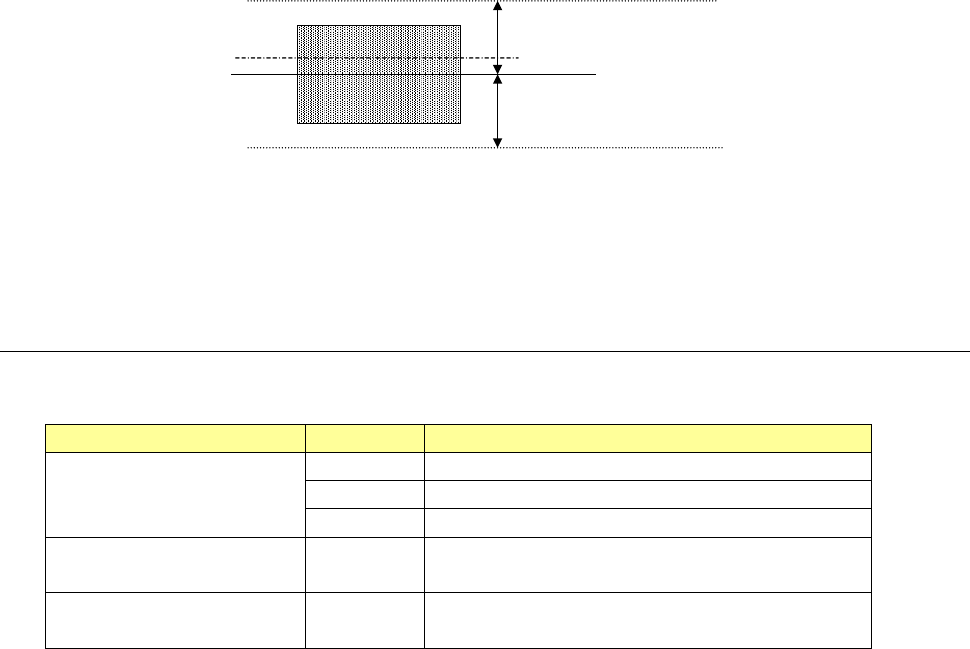

3)移动量(mm)、移动范围
设置测量时的移动量(mm)和移动范围。
移动范围
移动步骤
当前激光高度
移动范围
元件侧面
（4）激光高度检查结果
显示执行激光定心后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。
2-12-5-7 激光高度测量的重复范围
根据画面上选择不同的测量动作、测量方向，检查的重复范围会有变化。
测量动作（开始点）
测量方向
内容
当前位置
上下交互
从当前位置开始上下交互进行连续检查。
上方向
从当前位置开始仅向上方向进行连续检查。
下方向
从当前位置开始仅向下方向进行连续检查。
元件吸取面→元件下面
－
以元件高度为基础，从元件吸取面到元件下面
进行连续检查。
元件下面→元件吸取面
－
以元件高度为基础，从元件下面到元件吸取面
进行连续检查。
移动
量
(mm)
