第 1 部 基本篇 第 1 章 装置概要
1-6
装置机器
供料器悬浮传感器
○
自动工具更换装置（ATC） ○
对应大型吸嘴（ATC） △ 仅 RS-1R
吸嘴 RFID △ 仅 RS-1R
大型元件专用废弃 BOX
－
灵活校正功能（FCS） ○
FCS 调整工具
△
SOT 方向检查台 －
元件验证功能（CVS）
△
共面性 △
低负荷控制
△
高负荷控制 －
识别焊锡印刷补偿贴片位置的功能 △
编带套件单元（前部） ○ 在 Rev.D 以后进行对应
编带套件单元（后部） △ 在 Rev.D 以后进行对应。不能与 TR-5D 同时使用。
生产支持系统
元件数据库 ○ 必须另外购买 PC
外部编程装置（EPU） －
提高车间生产性支持系统
IS －
IS Lite －
IFS-NX △
JaNets △
白名单方式杀毒软件 ○
元件供给装置
电动式带式供料器对应供料器台架
固定式(前面) △ 工厂出货选项
固定式(后方) △ 工厂出货选项（允许“无”）
统一更换台车规
统一更换台车(RF/EF) △ 工厂出货选项
统一更换台车(RF) △ 工厂出货选项
带料残余处理
切带器 ○
垃圾筐 △
元件供给装置
EF 系列电动式带式供料器
△
如果您使用的 RF_ETF 附件，非示教和同时吸取被排除在
外。（如果使用 RF_ETF 附件，non-teaching 排除在外，
这是同时吸着保修。）但 EF08HDR 除外。另外，EF72FS 与
EF88FS 由特别订购进行对应。
RF 系列电动式带式供料器 △
EF 系列电动式带式管式供料器
△
当安装 RF_ETF_附件，可以附加在 RF/EF 系列电动杆状供
料器。（如果使用 RF_ETF 附件，non-teaching
排除在外，
这是同时吸着保修。）
供料器的对象 Rev 为 Rev.C 以后的版本。
托盘供给装置
TR8SR(MTS) △
TR7DN －
TR5SNX △ 在 Rev.G 以后进行对应
TR5DNX △ 在 Rev.G 以后进行对应
TR6SNV △ 在 Rev.D 以后进行对应
TR6DNV △ 在 Rev.E 以后进行对应
TR6SXLX △ 在 Rev.D 以后进行对应 仅限 RS-1XL
TR6DXLX △ 在 Rev.E 以后进行对应 仅限 RS-1XL
TR1RB △
托盘架 △ 有全类别和半类别 2 种
第 1 部 基本篇 第 1 章 装置概要
1-7
IC 回收带
△
线型转印装置(主机设置型/前・后) －
线型转印装置(台架安装型/前
・
后)
－
旋转型转印装置(台架安装型/前・后) －
电动供料器用卷筒安装台(EF) △
电动供料器用卷筒安装台(RF) △
RF_ETF 附件
△
1-1-5 缩写的说明
简 称
意 义
中文 英文
ATC 自动工具更换装置 (Auto Tool Changer)
CVS 元件验证系统 (Component Verification System)
DTS 双托盘服务器 (Dual Tray Server)
ETF 电动式带式供料器 (Electric Tape Feeder）
HMS 高度测量装置 (Height Measurement System)
IFS-NX 智能供料器系统 (Intelligent Feeder System)
LNC 激光校准新概念 (Laser align New Concept)
MTC 矩阵托盘更换器 (Matrix Tray Changer)
MTS 矩阵托盘服务器 (Matrix Tray Server)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
S-VCS 高速不间断图像识别 (Scanning Vision Centering System)
VCS 图像识别元件位置校正装置 (Vision Centering System)
第 1 部 基本篇 第 1 章 装置概要
1-8
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑫
⑩
⑪
⑩

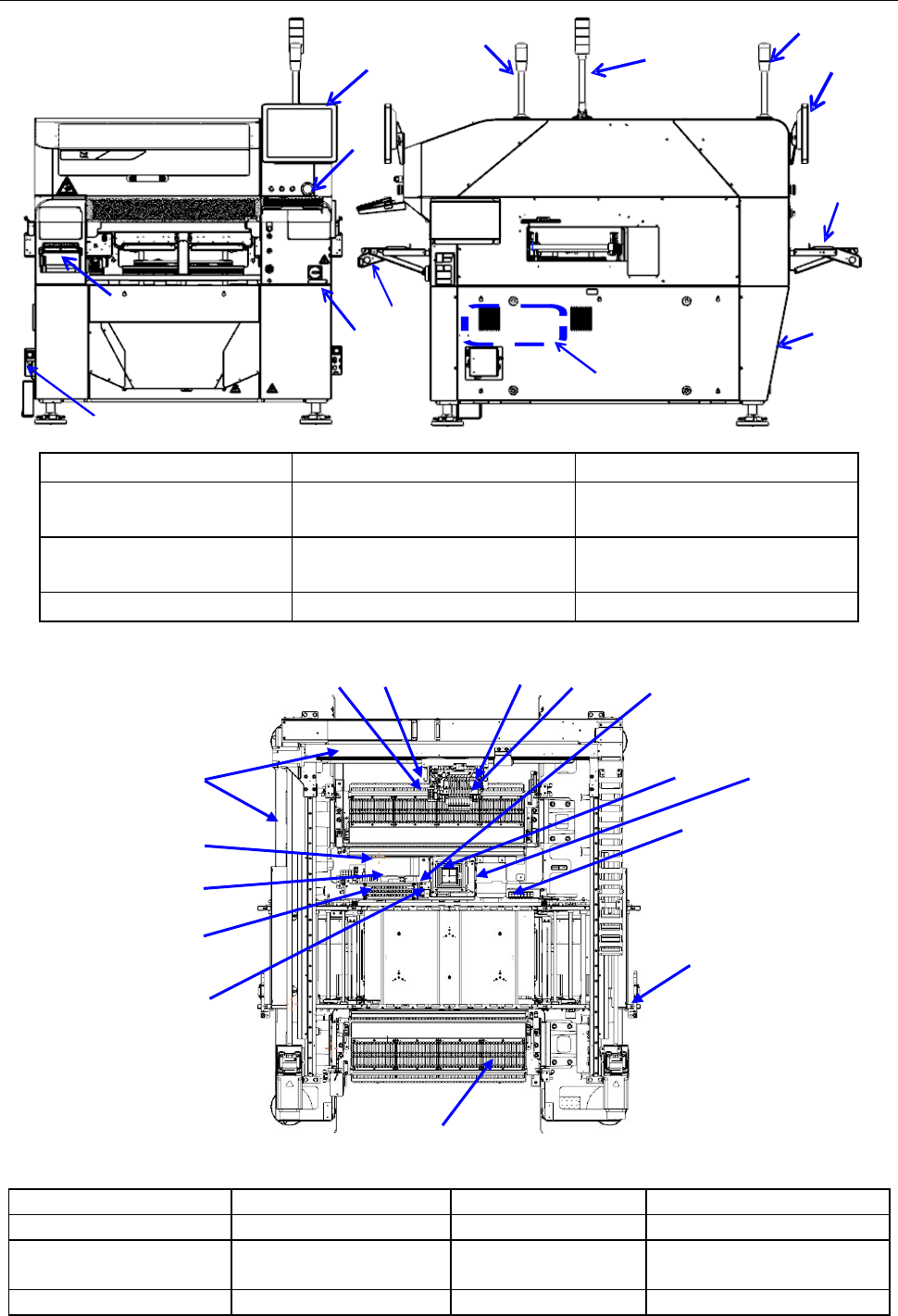

1-1-6 本装置的构成
①ATC 单元 ⑤基板传送单元 ⑨CAL 块单元 ⑬负载控制单元(OP)
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭共面性单元(OP)
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮吸嘴 RFID 阅读器(OP)
④OCC 单元(L) ⑧CVS 单元(OP) ⑫废弃盒
①前侧液晶监视器 ⑤迷你信号灯(选购项) ⑨后侧液晶监视器
②操作面板 ⑥
空气调节器（护盖（罩）内侧）
⑩前部编带套件单元
※Rev.D 以后
③电源开关 ⑦真空泵（装置内右侧） ⑪后部编带套件单元
（选购项） ※Rev.D 以后
④信号灯 ⑧漏电断路器（后部-右侧）
⑫键盘(OP)
①
②
③
④
⑤
⑦
⑥
⑨
⑩
⑪
⑧
⑫
⑬
⑭
⑮
