第 2 部 功能详解篇 第 9 章 手动控制 9- 37 9-6- 6 伺服状态 选择 菜单 的 [ 其他 ] － [ 伺服状态 ] ，即可 显示伺服状态 对话框。 (1) 伺服状态 显示伺服 当前的状态。出现 错误的单元 显示为红色。 将光标移动到单 元或各传感器的 图标上，可显 示工具信息提示 。 单元 Y 轴右 放大器 马达 界限传感器 正 / 负 Y 轴左 放大器 马达 界限传感器 正 / 负 X 轴 放大器 马达 界限传感器 …
第 2 部 功能详解篇 第 9 章 手动控制
9-36
9-6-5-1 传感器信息
在驱动器状况对话框，按[传感器信息]按钮，即可显示传感器信息对话框。
原点传感器及界限传感器状况用 ON/OFF，热敏电阻器温度的信息用各自数值显示。
9-6-5-2 轴反馈位置信息
在驱动器状况对话框里，按下[轴反馈位置信息]按钮，即可显示轴反馈位置信息。
第 2 部 功能详解篇 第 9 章 手动控制
9-37
9-6-6 伺服状态
选择菜单的[其他]－[伺服状态]，即可显示伺服状态对话框。
(1) 伺服状态
显示伺服当前的状态。出现错误的单元显示为红色。
将光标移动到单元或各传感器的图标上，可显示工具信息提示。
单元
Y 轴右
放大器
马达
界限传感器
正
/
负
Y 轴左
放大器
马达
界限传感器
正
/
负
X 轴
放大器
马达
界限传感器
正
/
负
θ1
～
θ4
Z1
～
Z8
、
ZA
位置板
第 2 部 功能详解篇 第 9 章 手动控制
9-38

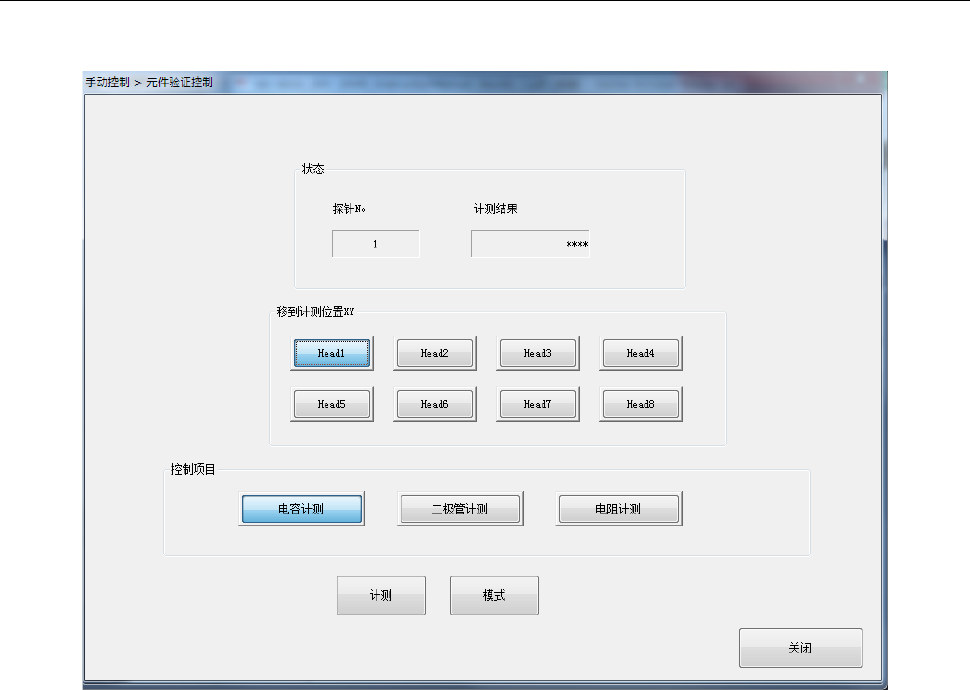

9-6-7 元件验证控制
从菜单选择[其他]－[元件验证]，则显示伺服状态的对话框。
仅安装了 CVS 选项的机型进行显示。
(1) 状态
测量结束后显示计测结果。
(2) 移到计测位置 XY
将指定的贴片头移到至计测位置 XY。
(3) 控制项目
用单选按钮选择控制项目。
1) 电容计测
计测电容元件的容量。
按[计测]按钮、[模式]按钮进行控制。
2) 二极管计测
计测二极管元件的极性。
按[计测]按钮、[模式]按钮进行控制。
3) 电阻计测
计测电阻元件的电阻值。
按[计测]按钮、[模式]按钮进行控制。
