第 1 部 基本篇 第 1 章 装置概要
1-60

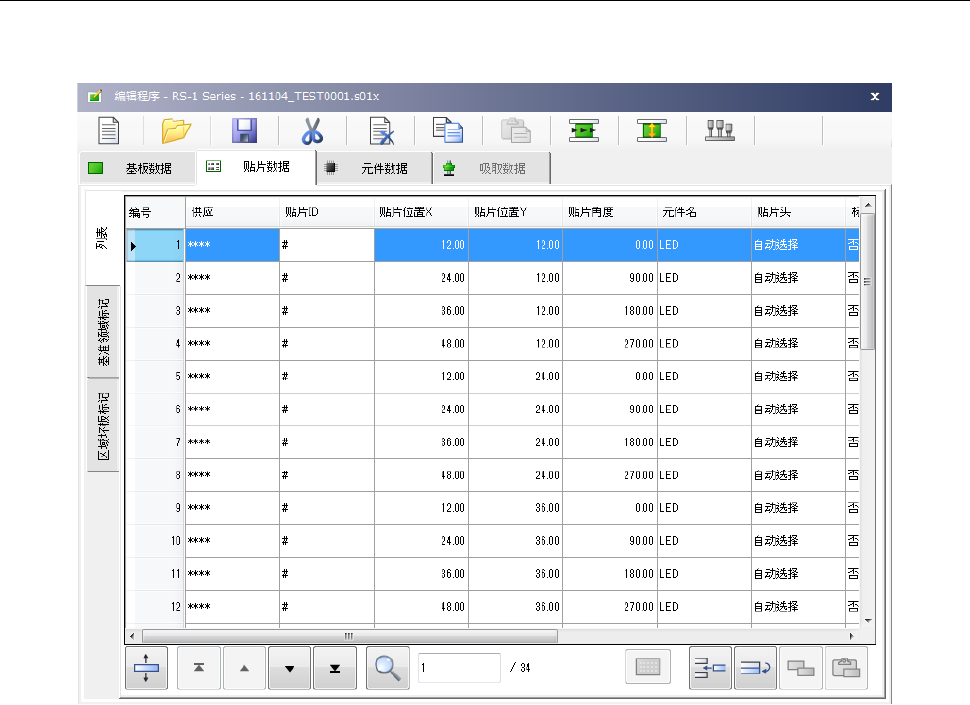

1-8-3-3 编辑方法
以下对软键盘操作([Pg Up]/[Pg Dn]，[Home]/[End]，［|←］/［→|］)进行说明。
(1) [Pg Up]/[ Pg Dn]
显示画面跨越多个画面时，按[Pg Up]键可显示下一个画面，按[Pg Dn]键可显示前一个画面。
(2) [Home] , [End]
显示画面跨越多个画面时，按[Home]键可移至行首，按[End]键可移至行末。
(3) Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时，如果前一个画面有显示内容，则向下滚动一行显示。
在显示画面的最下部按[↓]键时，如果后一个画面有显示内容，则向上滚动一行显示。
在显示画面的行首按[←]键时，如果左画面有显示内容，则滚动一个单元格显示。
在显示画面的行末按[→]键时，如果右画面有显示内容，则滚动一个单元格显示。
第 1 部 基本篇 第 1 章 装置概要
1-61
1-8-4 菜单、功能按钮
本机的操作画面上的可通过菜单、以及功能按钮进行操作。
1-8-4-1 菜单的构成
菜单包括系统启动时显示的可在桌面画面上操作的主菜单，以及通过主菜单启动的本地菜单。
共有如下菜单画面。
1. 桌面(主菜单)
2. 编辑程序
3. 生产
4. 机器设置
5. 手动控制
6. 装置运行信息
7. 自己诊断功能
以下显示各个菜单的构成。
(1) 桌面的菜单构成
No
操作区域
子菜单
1
文件
新建
打开
保存
另存为
文本文件
2
编辑生产程序
编辑生产程序
3
准备·调整
控制数据管理
设备信息的取得和保存
保存图像数据
设备运行信息
返回原点
4
生产
基板生产
试打
空打
通过
预热
5
机器设置
机器设置
操作选项
6
设置维护
手动控制
设置机器控制参数
MS 参数设置
设置维护日志
自己诊断功能
FCS
X 轴校正弯曲
Y 轴校正弯曲
7
环境设置
变更用户组/设置环境
生产程序初始文件夹
显示语言设置
区域设置
环境设置
关于程序
8
Startup
文件管理(资源管理器)
硬件安全拆卸
调整日期和时间
第 1 部 基本篇 第 1 章 装置概要
1-62
(2) 编辑程序画面的菜单构成
No
操作区域
子菜单
1 文件
新建
打开
保存
另存为
文本文件
环境设置
2
编辑
替换
修改元件名
反映元件层
(
全部元件
)
反映元件层
(
元件类
)
吸取偏移量反映
复制标记
粘贴标记
标记数据库
粘贴矩阵
复制生产程序
3 数据
数据完成情况
数据一致性检查
4 优化
优化
分割贴片数据
吸嘴分布
元件供应数
5 显示
供料器分布
显示列表
设置列表显示
6 机器操作
BOC 标记
基准领域标记
供料器台架标记
(
前
)
供料器台架标记
(
后
)
贴片位置
吸取位置
吸取高度
7 测定·检查
单独测量
连续测量
测量贴片基板面高度
检查图像识别
共面检查
速度确认
图像示教
坏板标记示教
验证单独检查
验证连续检查
8 数据库
注册
呼列表
再打
