第 1 部基本篇第 2 章生产 2-6 (3) 初始设置结束后会显示主画面，在画面上显示返回原点画面。点击 [ 确定 ] 按钮，执行返回原点。警告进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和头等伸入装置内部。 (4) 执行中，会显示返回原点画面。显示前侧全轴伺服状态（返回原点未完成等：要全轴初始化、伺服 ON 可能时：伺服 ON 可、伺服 ON 时： OK ）显示限位传感…

第 1 部基本篇第 2 章生产

2-5

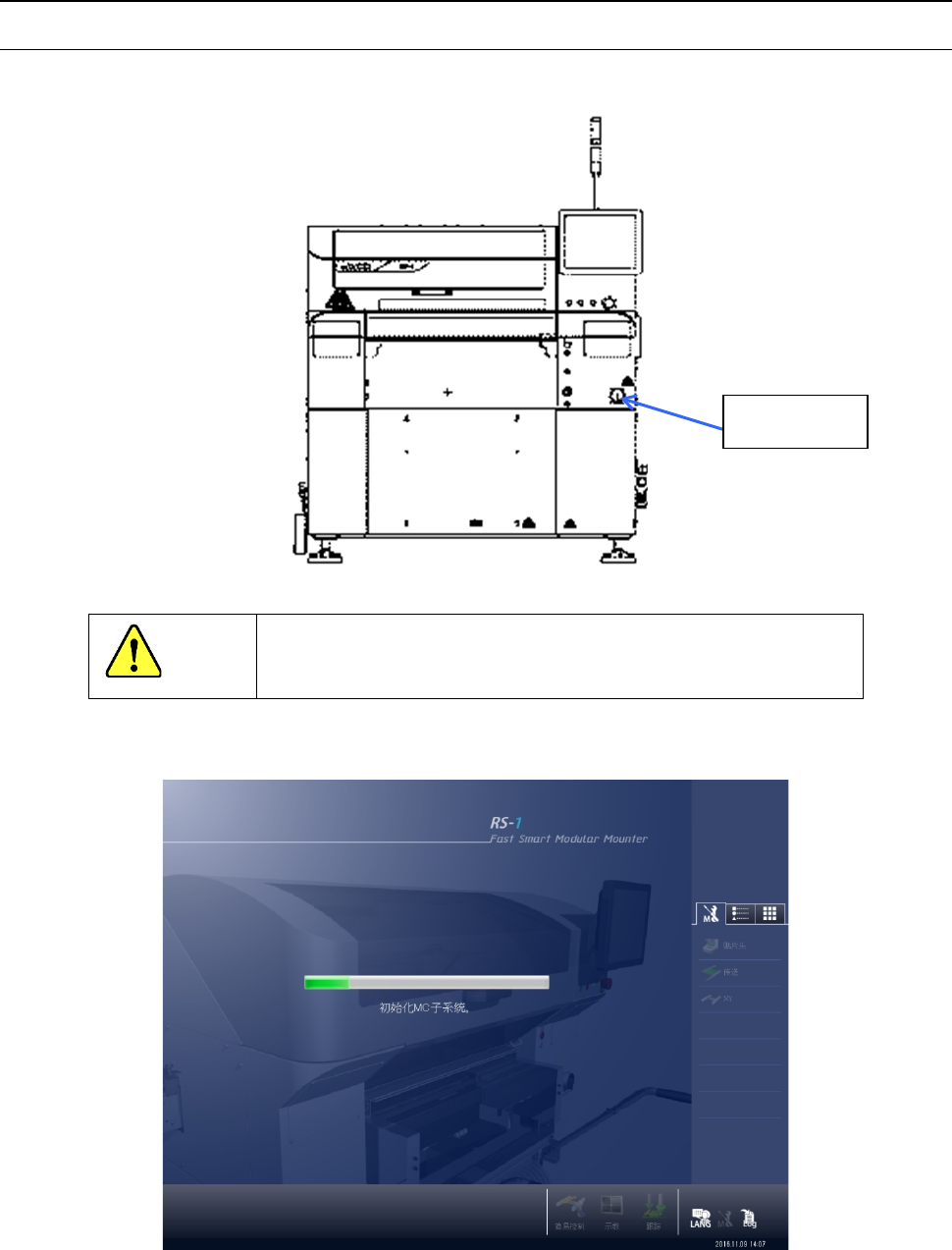

2-3 设备的启动和退出

2-3-1 设备的启动

(1) 向右旋转主机正面中央的「主开关」，接通电源。

注意

在系统完全退出之前，请勿关闭主开关，否则会导致 SSD 故障。

(2) Windows 启动后，会显示下列启动画面。

主开关

第 1 部基本篇第 2 章生产

2-6

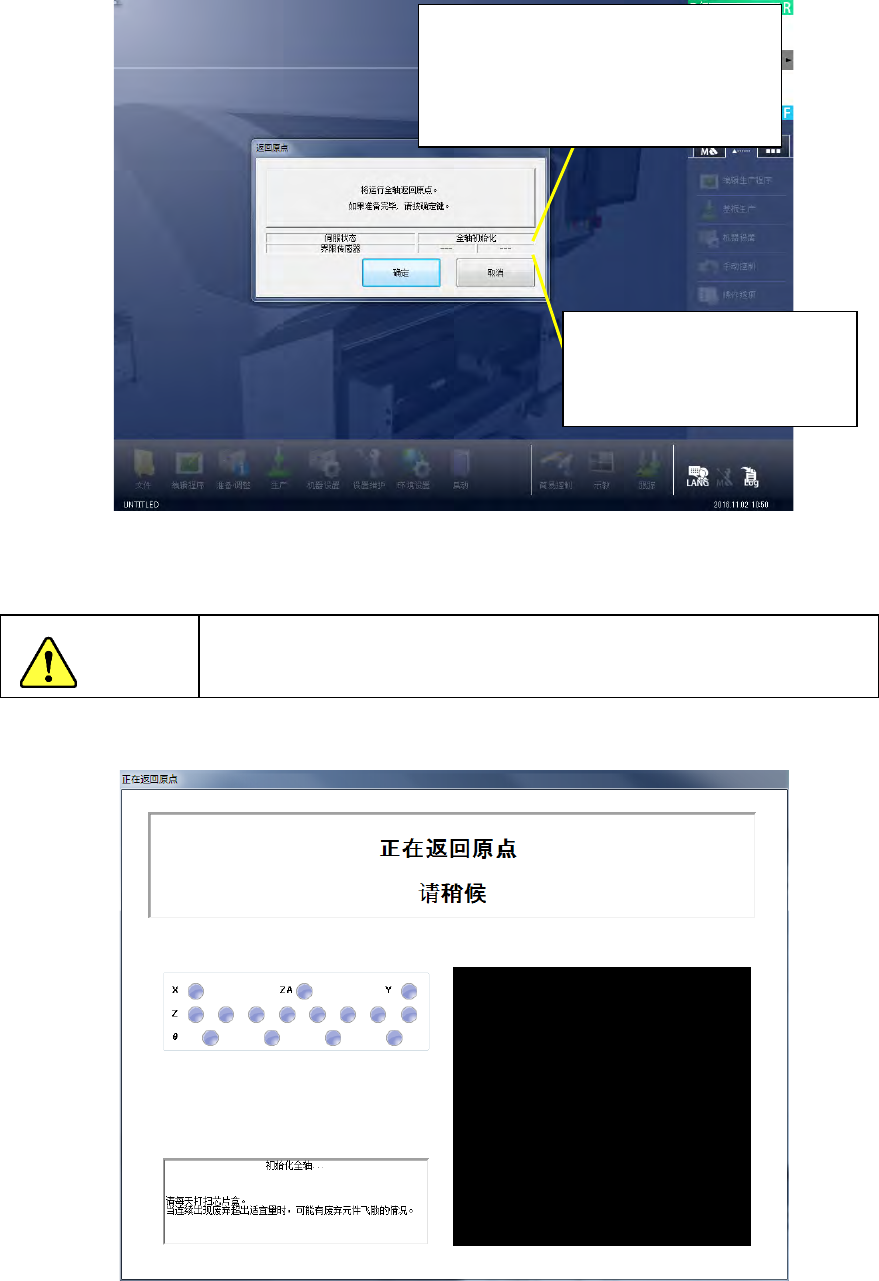

(3) 初始设置结束后会显示主画面，在画面上显示返回原点画面。

点击[确定]按钮，执行返回原点。

警告

进行返回原点后，装置即刻开始运转。

为避免受伤，请绝对不要将手和头等伸入装置内部。

(4) 执行中，会显示返回原点画面。

显示前侧全轴伺服状态

（返回原点未完成等：要全轴初始化、

伺服 ON 可能时：伺服 ON 可、伺服

ON 时：OK）

显示限位传感器状态

Y 轴限位传感器探测到时：Y

X 轴限位传感器探测到时：X

第 1 部基本篇第 2 章生产

2-7

2-3-2 设备的退出方法

(1) 请按下桌面右部的信息区域、应用程序快捷方式选项卡的退出按钮。

按下该按钮。

按下退出按钮后如还有未保存的生产程序时，会显示可能丢失生产程序的提示。

若要保存程序请选择[取消]，中断退出处理，返回到桌面。

(2) 在系统退出前，会显示确认设置各安全方向的信息。

按下[确定]：进行各种安全方向的设置。

按下[取消]：不进行安全方向的设置而直接进入下一步。

(3) 显示确认退出的提示信息。请按下[确定]按钮。

进行关机处理并退出系统。

按下[取消]按钮，则返回主菜单画面。

(4) Windows 完成关闭的画面消失后，请向左旋转主开关，切断电源。

（请勿将漏电断路器作为主开关使用。）

注意

请务必在进行上述退出操作后再切断电源(向左旋转主开关)。
