第 2 部功能详解篇第 12 章选项组件 12 - 37 生产在机器设置的「选项使用单元」中“切割机” 已被勾选时，生产时以一定周期开动切割机。 (1) 切割动作的定时开始生产后，按一定周期运转料带切割机，如结束生产，料带切割机的动作即结束。 1) 停止切割动作定时在以下的状态下，将停止周期性的料带切割动作。・暂停时・非生产时 2) 单次切割动作定时在以下的定时中，进行 1 次料带切割…

第 2 部功能详解篇第 12 章选项组件

12-36

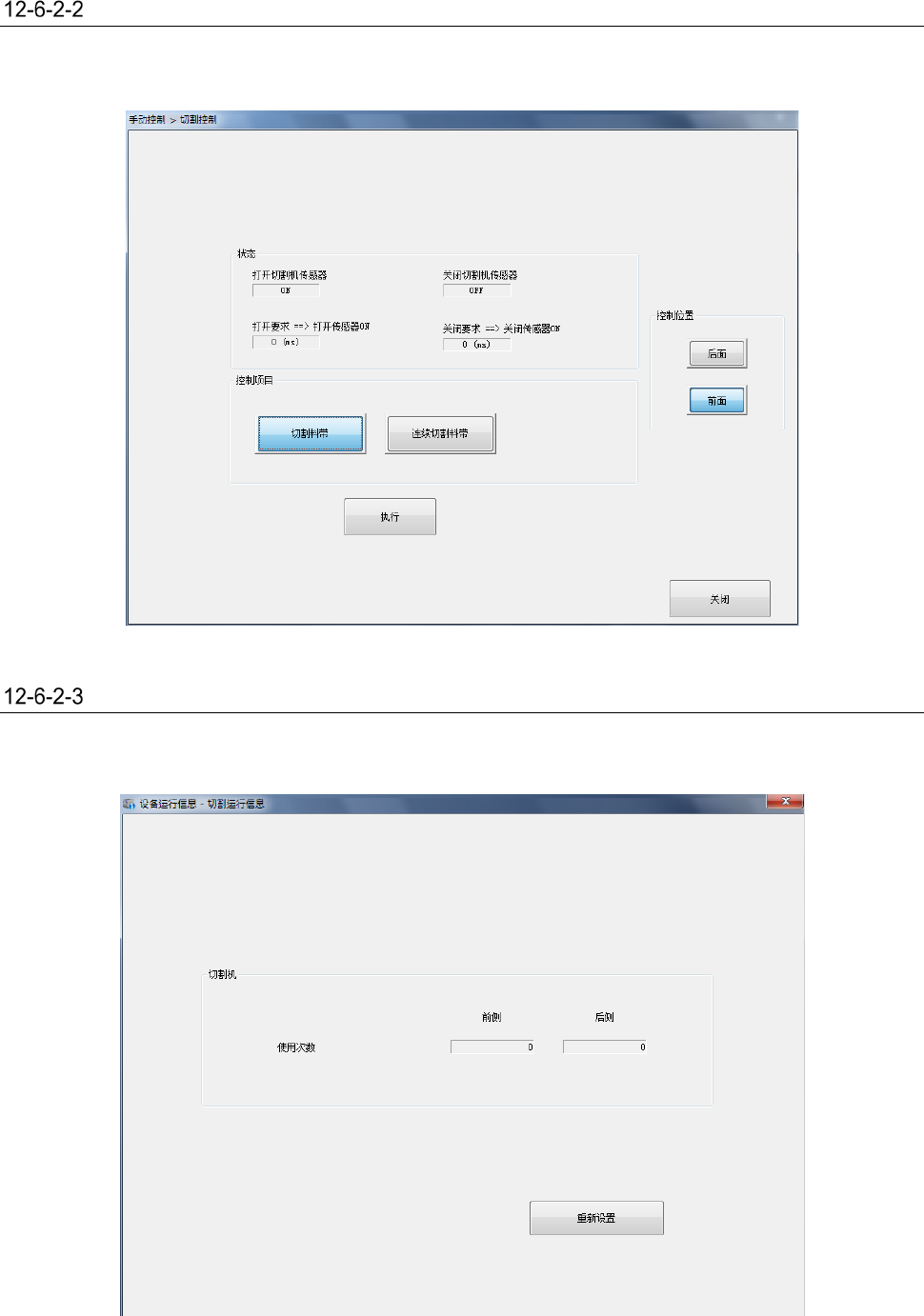

手动控制

从手动控制画面选择[其他]→[切割机控制]后，启动电动供给装置控制画面。关于操作方法请

参照「9-6-9 切割机控制」。

设备运行信息

请从设备运行信息画面选择[切割机运行信息]，启动切割运行信息画面。可以确认切割机的运行次数。

操作方法，请参见「10-3-12 切割机运行信息」。

第 2 部功能详解篇第 12 章选项组件

12-37

生产

在机器设置的「选项使用单元」中“切割机”已被勾选时，生产时以一定周期开动切割机。

(1) 切割动作的定时

开始生产后，按一定周期运转料带切割机，如结束生产，料带切割机的动作即结束。

1) 停止切割动作定时

在以下的状态下，将停止周期性的料带切割动作。

・暂停时

・非生产时

2) 单次切割动作定时

在以下的定时中，进行 1 次料带切割动作。

・生产结束时

・暂停时

・按下暂停画面上的[切割机]按钮时

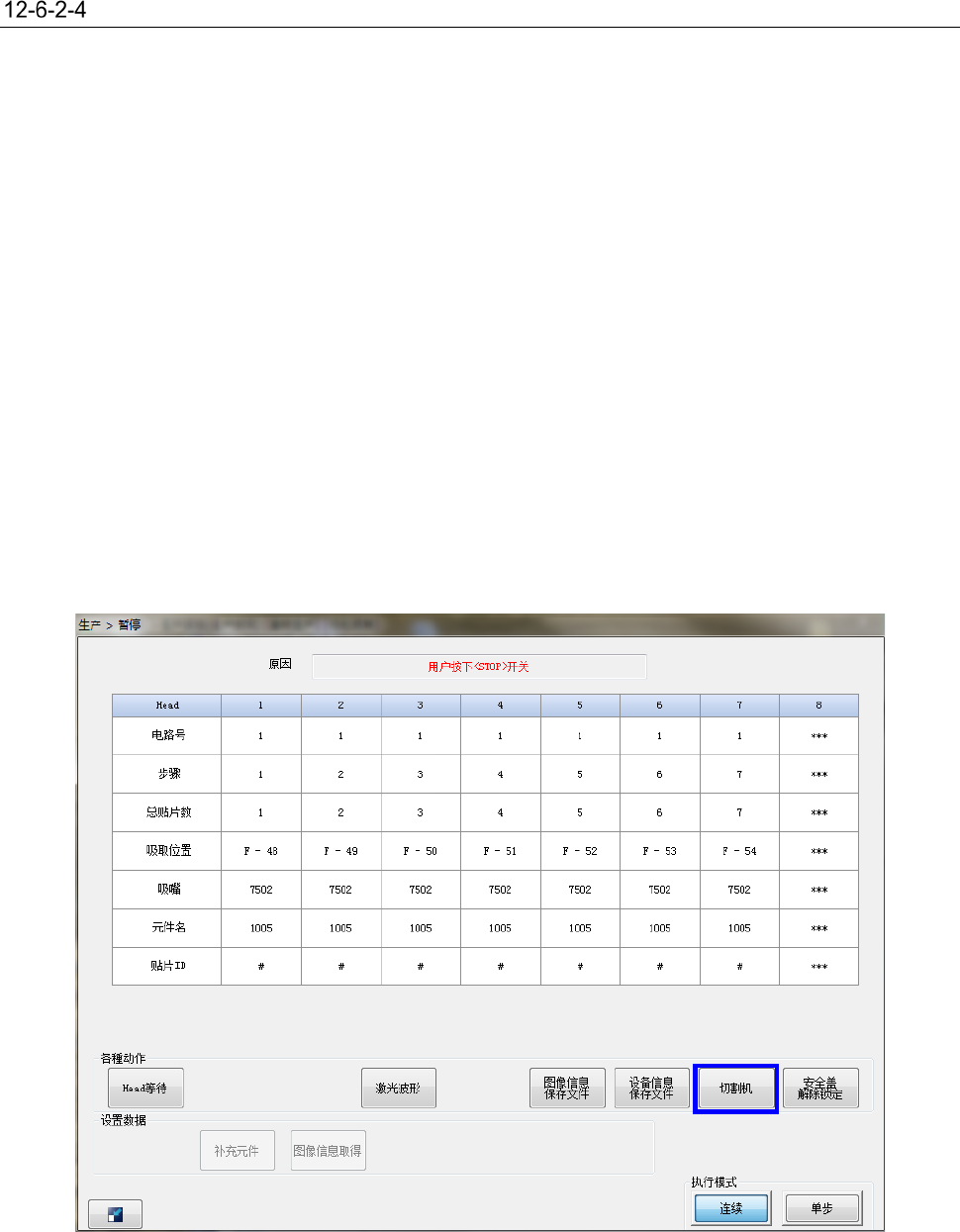

(2) [切割机]按钮

暂停画面上会显示[切割机]按钮。

按下[切割机]按钮后，将显示警告信息，此时若按下[确定]即进行切割动作。

· 暂停对话框

第 2 部功能详解篇第 12 章选项组件

12-38

·重试列表停止对话框

①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。

切割机刀刃的可动部位可能会切到手指等，造成伤害。

②请勿在切割机单元上放置物品，或施加压力。

可能导致切割机单元的导轨及盖子变形，碰撞或运行不良，发出异响。

注意
