第 2 部 功能详解篇 第 12 章 选项组件
12-110
12-16 手动吸嘴功能
概要
在使用无法放入 ATC 的特别订购尺寸吸嘴时，可以不使用 ATC，用手将吸嘴安装到贴片头上。（ 手 动
吸嘴功能）
使用手动吸嘴功能时，则成为手动安装吸嘴专用，不再更换已使用 ATC 的吸嘴。
手动安装吸嘴时，使用生产前手动安装在贴片头的吸嘴进行生产，在生产中不更换吸嘴。
准备
使用手动吸嘴功能时，请将使用手动安装吸嘴的贴片头的相邻贴片头的 Z 轴设置为未使用。
对 Z 轴设置为未使用的贴片头，请根据「第 8 章 机器设置」固定 Z 轴。
警告
为了防止不故意启动造成的事故，请在切断电源后再开始操作。
请根据手动安装吸嘴间的相互碰触和生产中使用的元件尺寸，选择手动安装的贴片头。
元件尺寸
手动安装贴片头
未使用贴片头
□
7.0mm
以下
1,2,3,4,5,6,7,8
无
□超过 7.0mm，□在 14.9mm 以下
1,3,5,7
2,4,6,8
2,4,6,8
1,3,5,7
□超过 14.9mm，□在 20.0mm 以下
1,4,7 2,3,5,6,8
2,5,8 1,3,4,6,7
□超过 20.0mm，□在 23.4mm 以下
2,5 1,3,4,6,7,8
3,6 1,2,4,5,7,8
4,7 1,2,3,5,6,8
2,6
1,3,4,5,7,8
3,7
1,2,4,5,6,8
2,7
1,3,4,5,6,8
□超过 31.9mm，□在 35.0mm 以下
2,6
1,3,4,5,7,8
3,7
1,2,4,5,6,8
2,7 1,3,4,5,6,8
□超过 35.0mm
3 1,2,4,5,6,7,8
4 1,2,3,5,6,7,8
5 1,2,3,4,6,7,8
6 1,2,3,4,5,7,8
注) 对图像识别元件所使用形状的手动吸嘴，根据吸嘴的外形尺寸，有时需要设置未使用贴片头。
请确认所使用的手动吸嘴附带的规格，设置未使用贴片头。
第 2 部 功能详解篇 第 12 章 选项组件
12-111

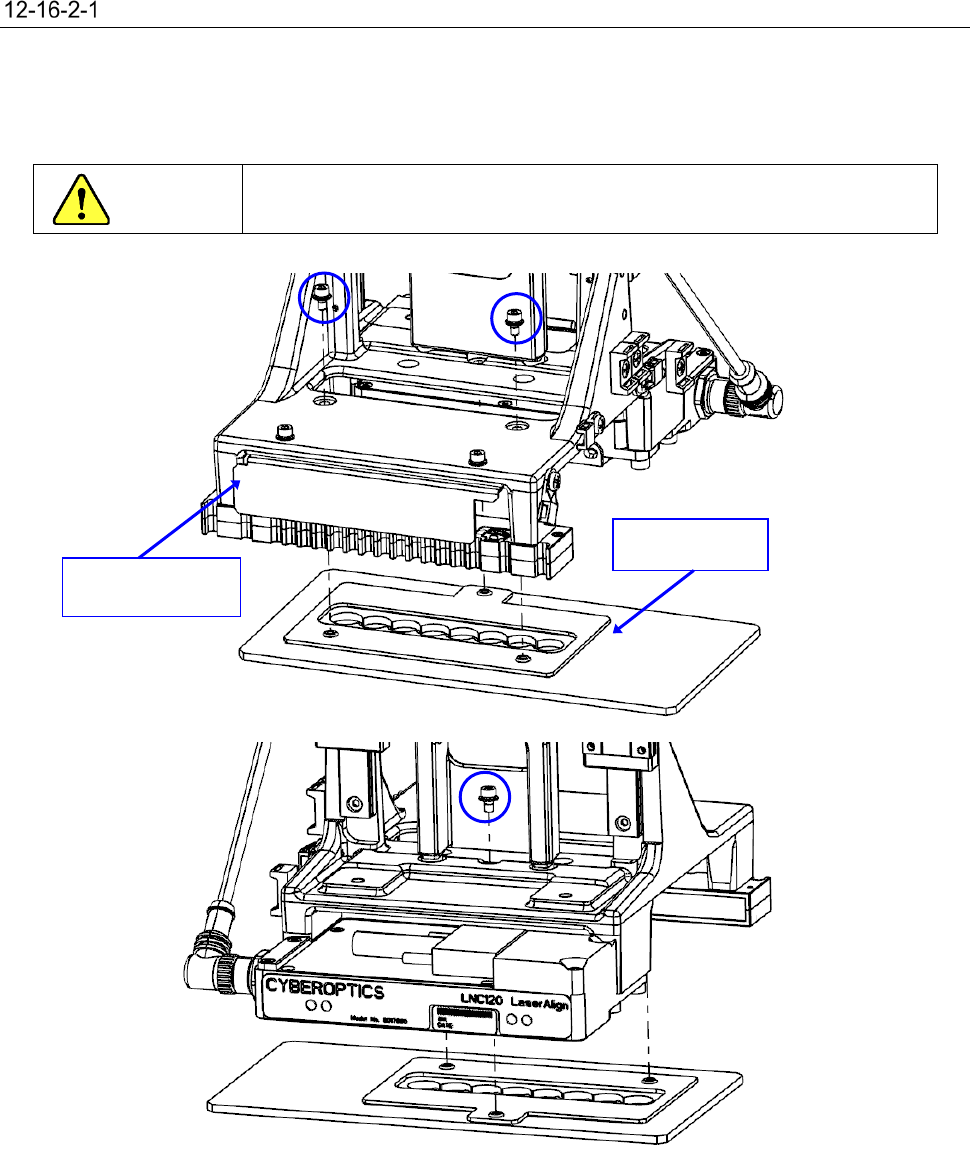

取下扩散器（仅选择吸嘴 7111 时取下）
选择吸嘴 7111（40211594）并使用吸嘴手动功能时，需取下图示的 3 处固定螺丝，将扩散器从 LNC120
传感器上取下。
如果希望不取下扩散器就使用，请选择吸嘴 7111L（40249881）。
警告
为了防止不故意启动造成的事故，请在切断电源后再开始操作。
扩散器
LNC120 传感器
第 2 部 功能详解篇 第 12 章 选项组件
12-112
流程
初次手动安装吸嘴时，请按照以下步骤实施。
No 流程 备注
1
参照使用说明书“第 8 章 机器设置”
2
插入到锁定位置。
3
参照使用说明书“第 2 章 生产”
4
(参照“第 4-4-1 章”)
5
参照使用说明书“第 2 章 生产”
6
参照使用说明书“第 8 章机器设置”
7
(参照“第 4-4-2 章”)
8
参照使用说明书“第 4 章 程序”
9
参照使用说明书“第 2 章 生产”
10
参照使用说明书“第 2 章 生产”
11
参照使用说明书“第 2 章 生产”
12
定期实施。
(参照使用说明书“第 3 章 维护”)
原点复位
生产
生产结束
使手动吸嘴有效
制作・编辑生产程序
手动吸嘴
电源 ON
电源
OFF
固定相邻的贴片头
配置吸嘴
读出吸嘴数据
日常检查
