第 1 部 基本篇 第4 章 制作生产程序
4-108
12) 铝电解电容
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
13) 方形芯片、外形识别元件
在「图像 1」选项卡中设置明暗校正及识别类型，判定表面背面。
项目
概要
明暗校正
输入有灯光时的明暗校正值。
识别类型
通过组合框选择识别图案。
从「4 边识别」「4 角识别」「重心」「方形元件」中选择。
默认值为「4 边识别」。
但为方形芯片时，仅能选择「方形芯片」。
表面背面判定
仅在方形芯片情况下，选择是否判定表面背面。
选择「是」，则图像
4
选项卡有效，可以进行表面背面判定的详细设定。
第 1 部 基本篇 第4 章 制作生产程序
4-109
※外形识别元件的识别条件
●识别边时
①全部形状为长方形或正方形的元件。
②边的直线部分为元件外形尺寸的 1/2 以上。且直线部分（线的部分）为 3mm 以上的元件。
③边的中央部从边中心起的±1.5mm 的范围成直线的元件。
④元件角度 90 度±5 度以内的元件。
⑤拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑥直线部分形成的边粗糙度在 0.1mm 以内的元件。
⑦元件的形状不是凸形状的元件。
線分
1.5mm
1.5mm
部分外形寸法
0.3mm以上
0.1mm以下
元件外形尺寸
线的部分
第 1 部 基本篇 第4 章 制作生产程序
4-110
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上

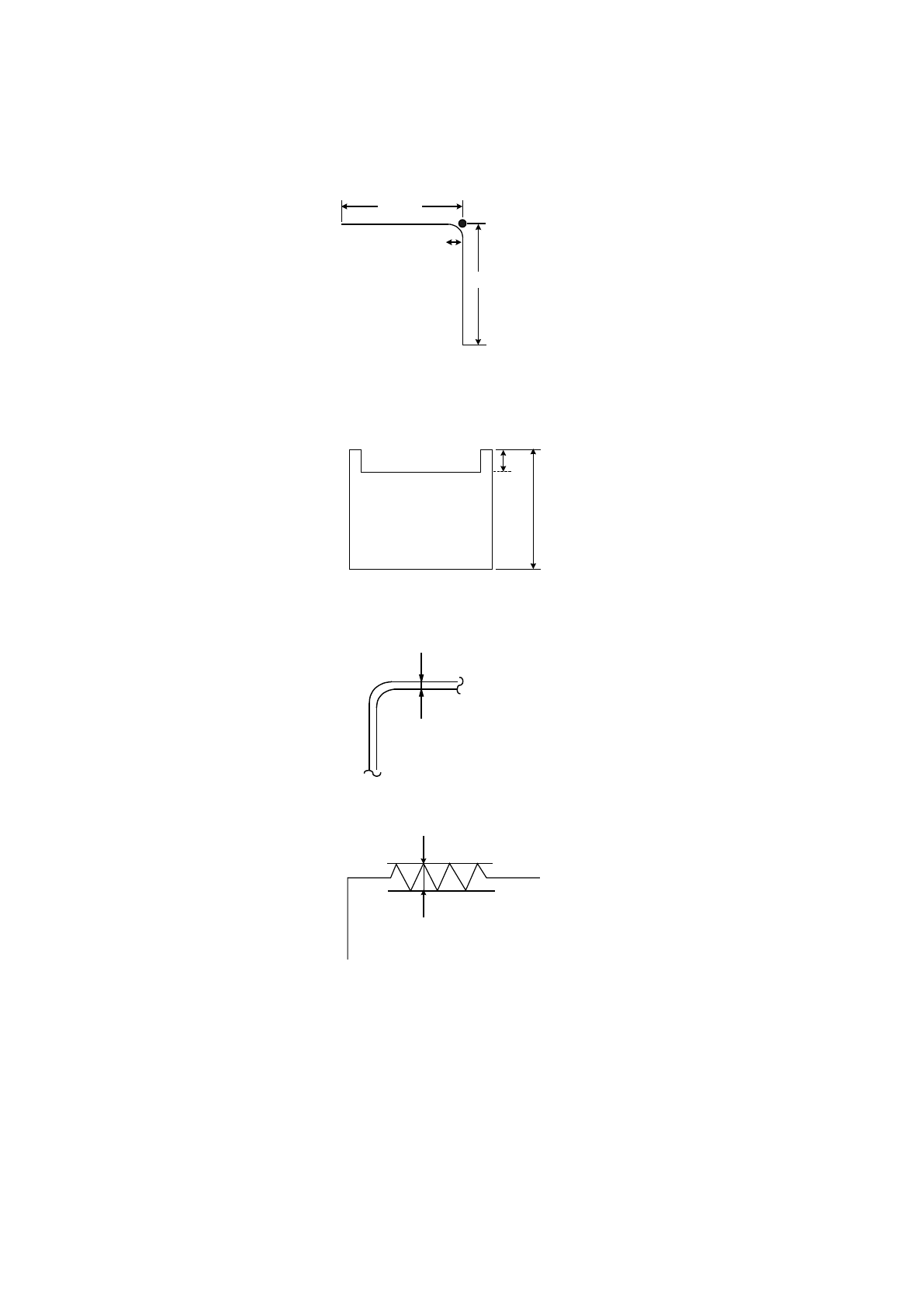

●识别角时
①全部形状为正方形或长方形的元件。
②角的弯角 R 为 0.5mm 以内的元件。
③作为边的直线部位长度为 2mm 以上的元件。
④作为角的 4 点处于正方形、长方形的顶点位置的元件。
⑤元件外形不为凸的元件。
⑥有凹部的元件 L1 为 L2 的 10％以内的元件。
⑦拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑧直线部分形成的边粗糙度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1：2 以上的元件。
②拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件。
14) 通用图像时
有关通用图像元件的数据制作方法，请参见「第 6 章 通用图像元件」。
0.1mm以下
