第 2 部 功能详解篇 第 9 章 手动控制
9-28

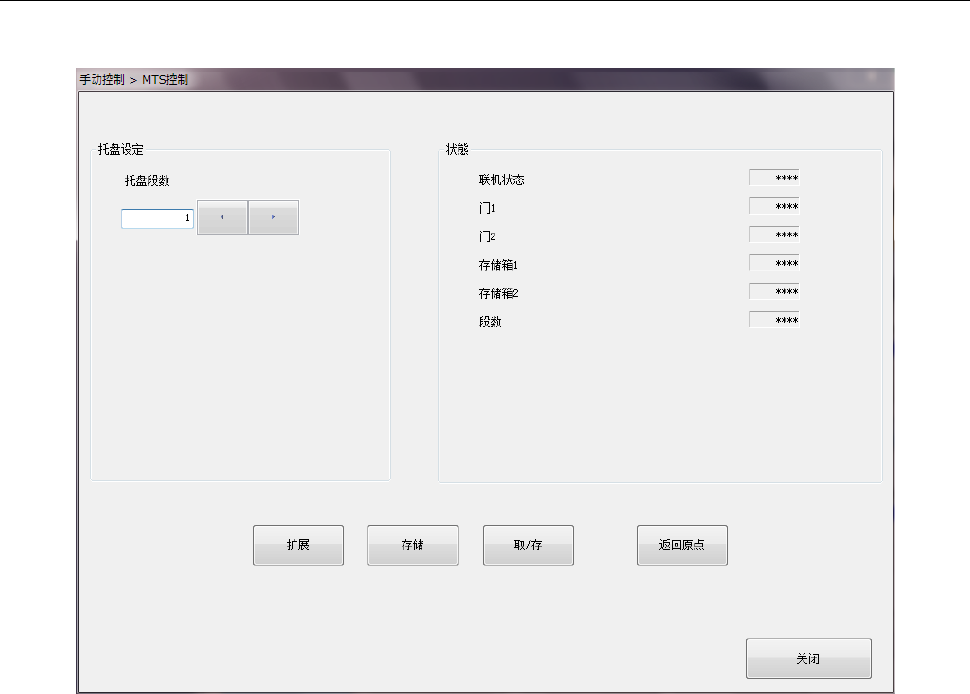

9-5-2 MTS 控制
选择菜单的[供应设备]－[MTS 控制]，即可显示 MTS 控制对话框。
(1) 托盘设定
设定控制对象的托盘段数。用[扩展（拉出）]按钮、[存储]按钮、[取/存]按钮、[返回原点]按钮进
行控制。
(2) 状态
单元状态，在控制完成时显示。
联机状态、门的开关状态会连续显示。
第 2 部 功能详解篇 第 9 章 手动控制
9-29

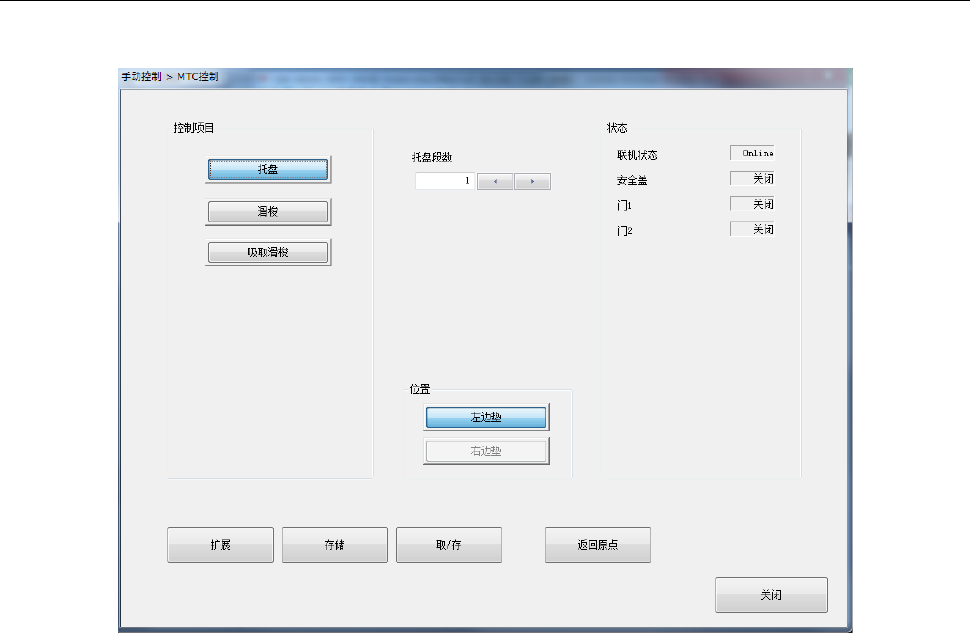

9-5-3 MTC 控制
选择菜单的[供应设备]－[MTC 控制]，即可显示 MTC 控制对话框。
(1) 控制项目
按下按钮选择控制项目。
1) 托盘
控制托盘的取/存。
通过[扩展]按钮、[存储]按钮、[取/存]按钮、[返回原点]按钮进行控制。
2) 滑梭
控制滑梭的扩展/存储。
通过[扩展]按钮、[存储]按钮、[取/存]按钮、[返回原点]按钮进行控制。
3) 吸取滑梭
通过[ON]按钮、[OFF]按钮、[ON/OFF]按钮、[返回原点]按钮进行控制。
(2) 位置
通过按下按钮选择控制的位置。
仅当控制项目选择了“吸取滑梭”时，可以进行设定。
(3) 状态
在完成控制时，显示各单元的状态。
连续显示在线状态、门的开闭状态，以及盖罩的开闭状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-30
9-6 其他
9-6-1 ATC 控制
选择菜单的[其他]－[ATC 控制]，即可显示 ATC 控制的对话框。
用装置选择按钮，可切换各台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。对机器设置[使用单元]里的设定，没有影响。
(3) 控制项目
用单选按钮选择控制项目。
