第 1 部 基本篇 第4 章 制作生产程序
4-51

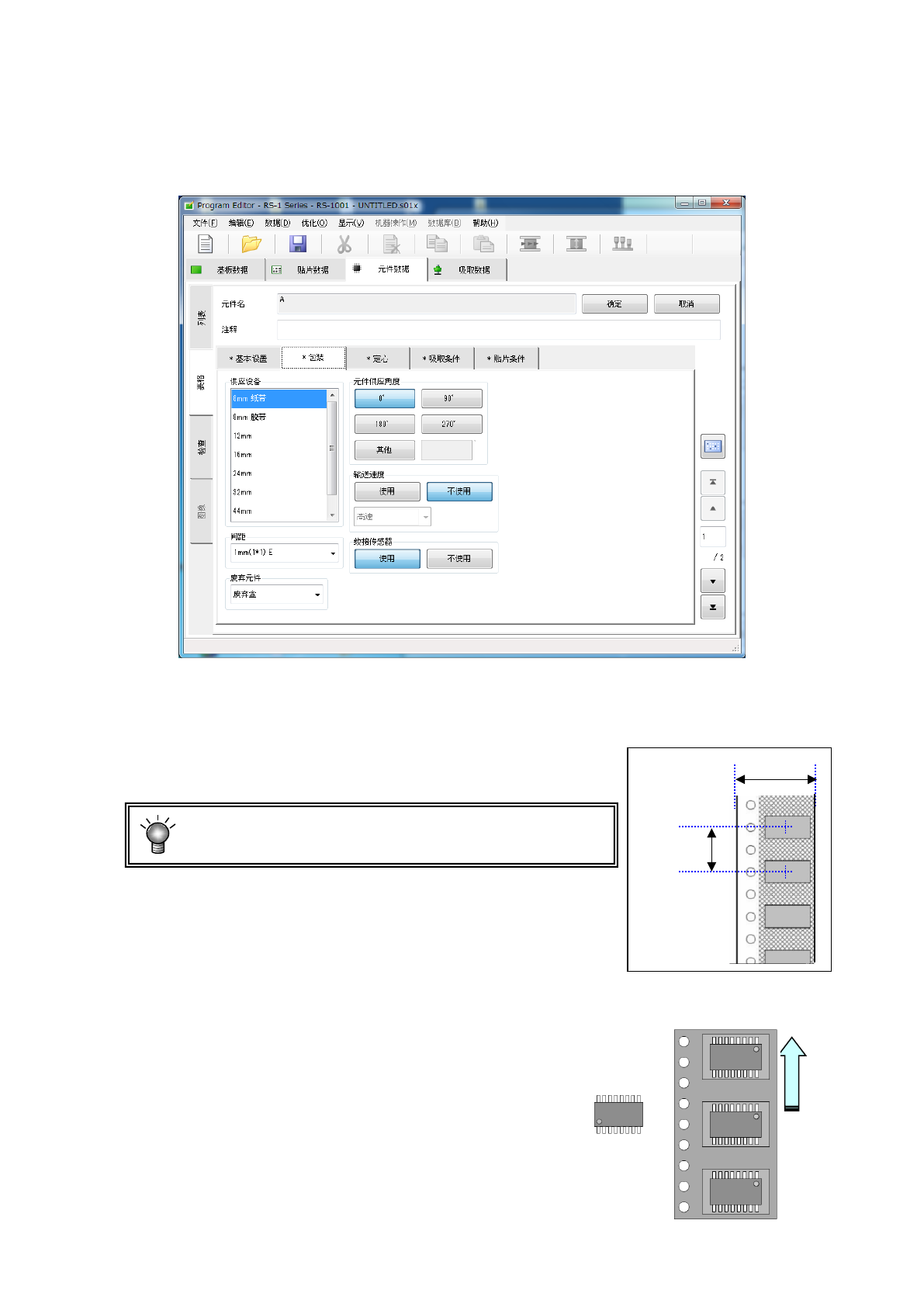

(2) 包装
根据[基本设置]选项卡的项目「包装」的选择内容不同，显示项目会发生变化。
1) 编带的输入方法
① 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择 1 个。
② 间距
选择编带的传送间距。
如果是 12mm～88mm 的编带，请根据带式供料器侧的
传送间距设置来设定元件数据的间距。
例) 12mm 编带进行 8mm 传送时
8mm(4*2) 间距＝8 mm (传送量 4mm×2 次)
※ 有关带式供料器的设置，请参见“带式供料器使用说明书”。
③ 元件供应角度
以 JUKI 的元件供应角度为 0°，选择带式
供料器上的元件包装姿势与之形成的角度。
选择「其他」时，请在编辑框内输入角度｡
(0°～ 359.9875°)
关于 JUKI 的元件角度定义请参见下页的表。
传送方向
角度定义 0°
供应角度 180°
编带宽
间距
第 1 部 基本篇 第4 章 制作生产程序
4-52

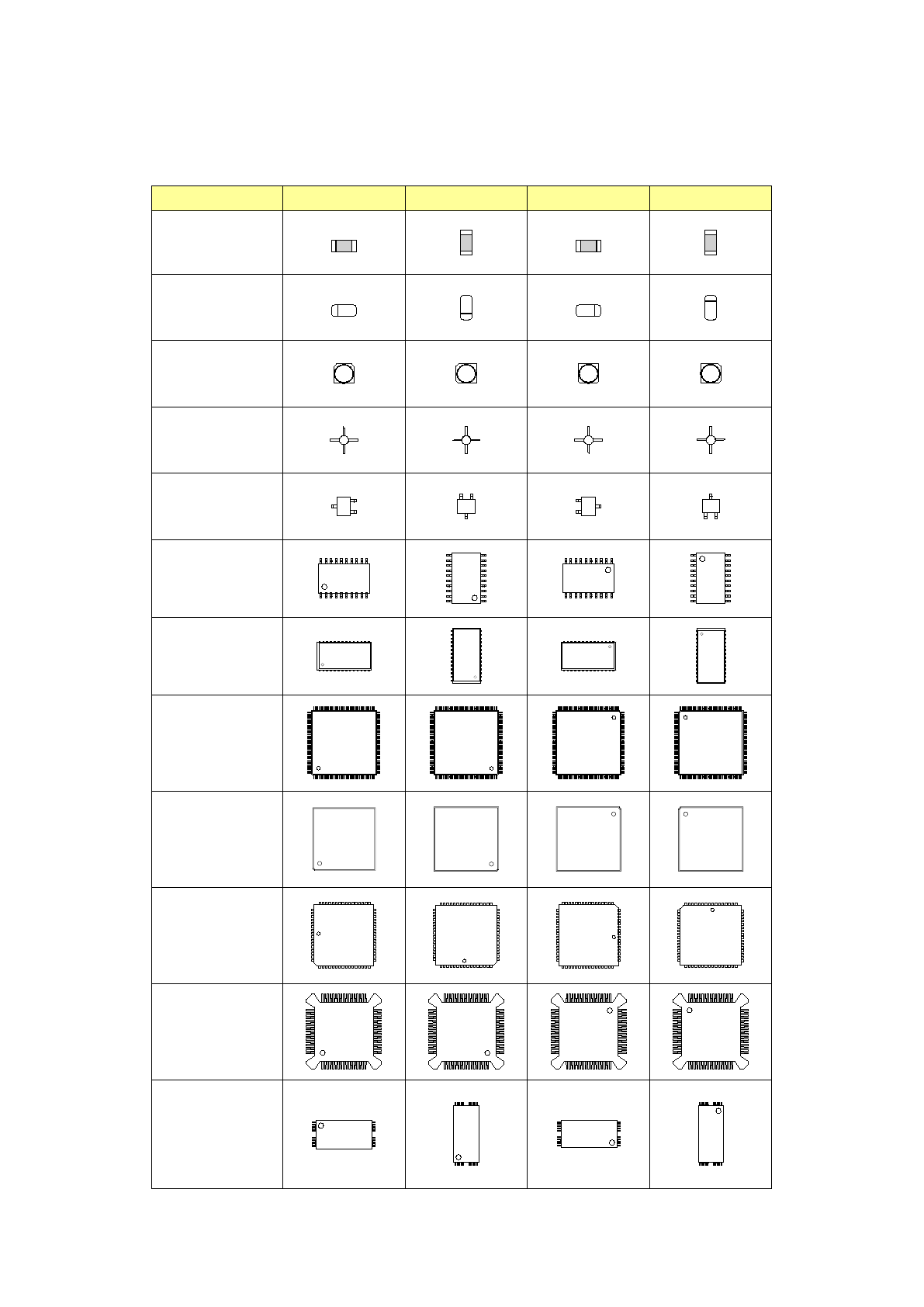

※ JUKI的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0°
90°
180°
270°
方形芯片
圆筒型芯片
（Melf）
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
第 1 部 基本篇 第4 章 制作生产程序
4-53
元件种类
0°
90°
180°
270°
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
